AD-3/AD-3D
甲类合并式功放
价格
¥7580.00
简介:AD-3/ 3D是天逸音响好评如潮的纯甲类合并式功放,定位于高端双声道HI-FI甲类合并式功放,采用全平衡传输及放大方式,全对称、全平衡、差分输入到差分BTL(桥接)功率输出、动态大、驱动力强、转换速率高、谐波失真小、低噪音、瞬态响应好、线性度高。该功放声音厚实丰润,音色甜美迷人且质感明晰!
更多购买方式
  • 产品介绍
  • 性能参数
  • 经典评测
  • 服务支持
  • 用户评论(37)





AD-3/AD-3D甲类合并式功放概述




一、外观特点

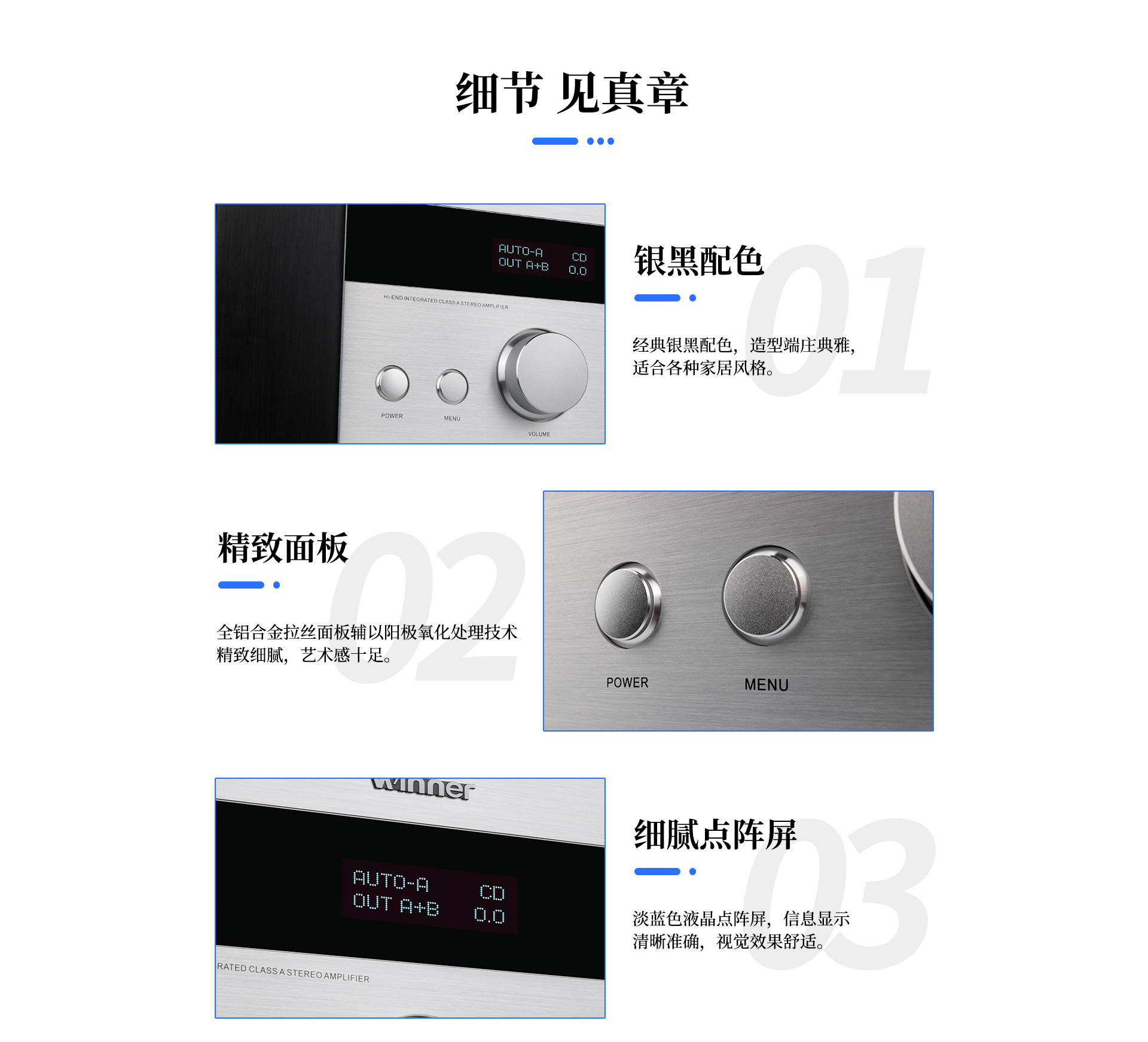

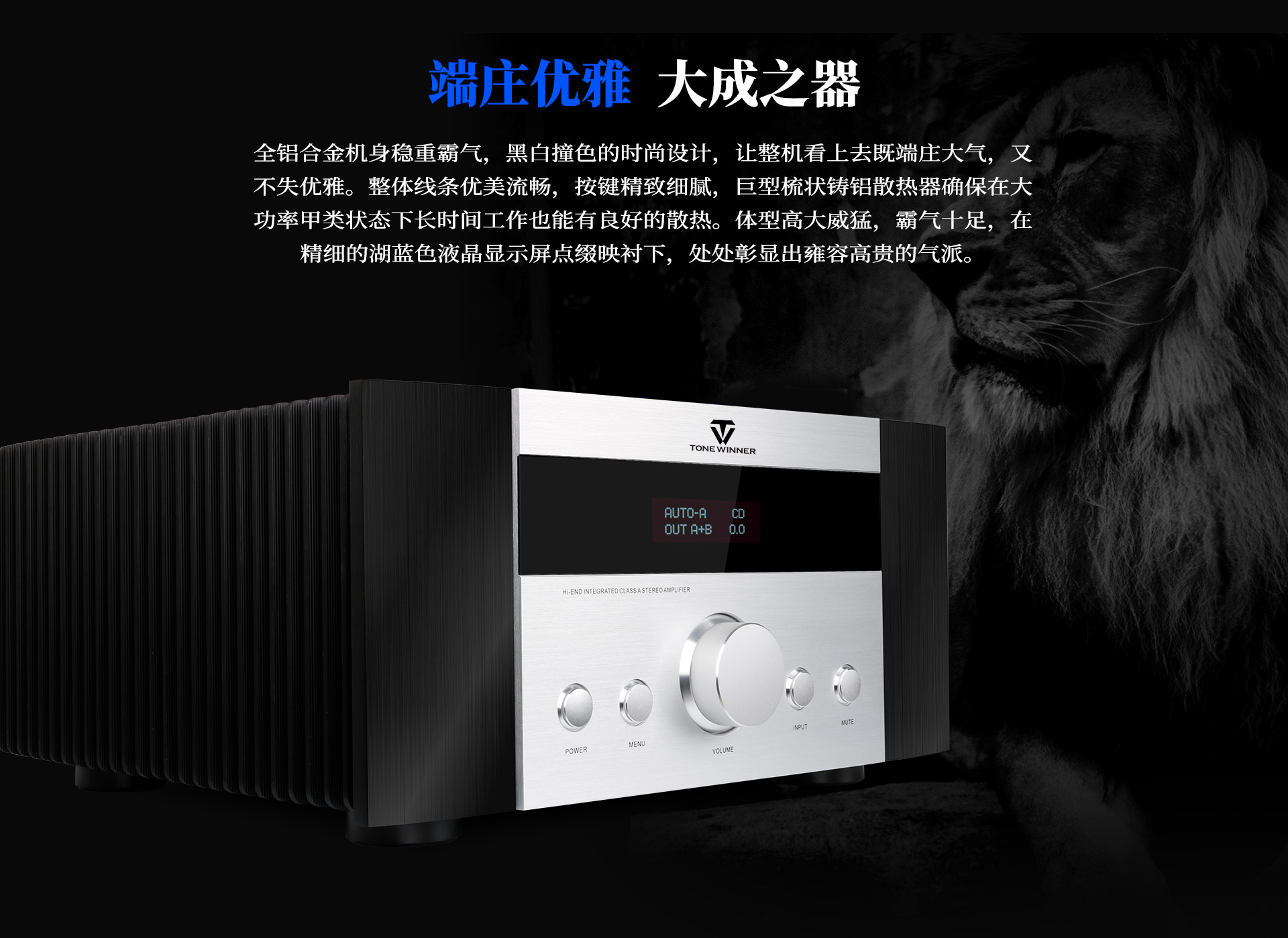

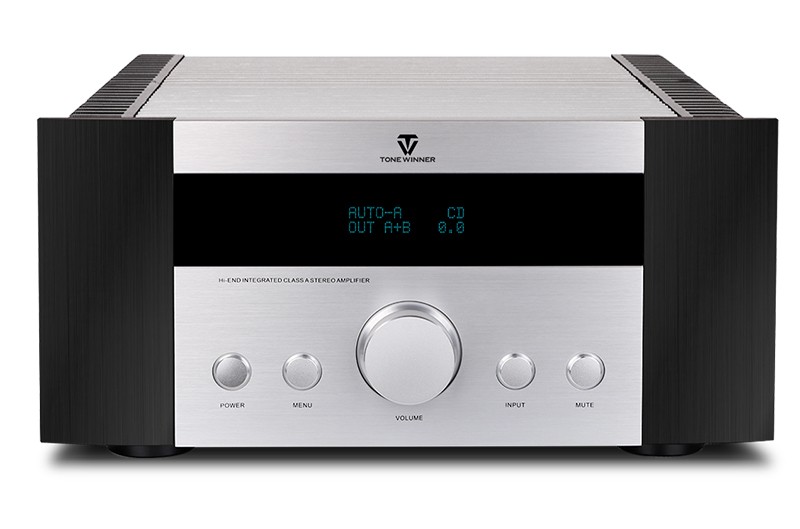

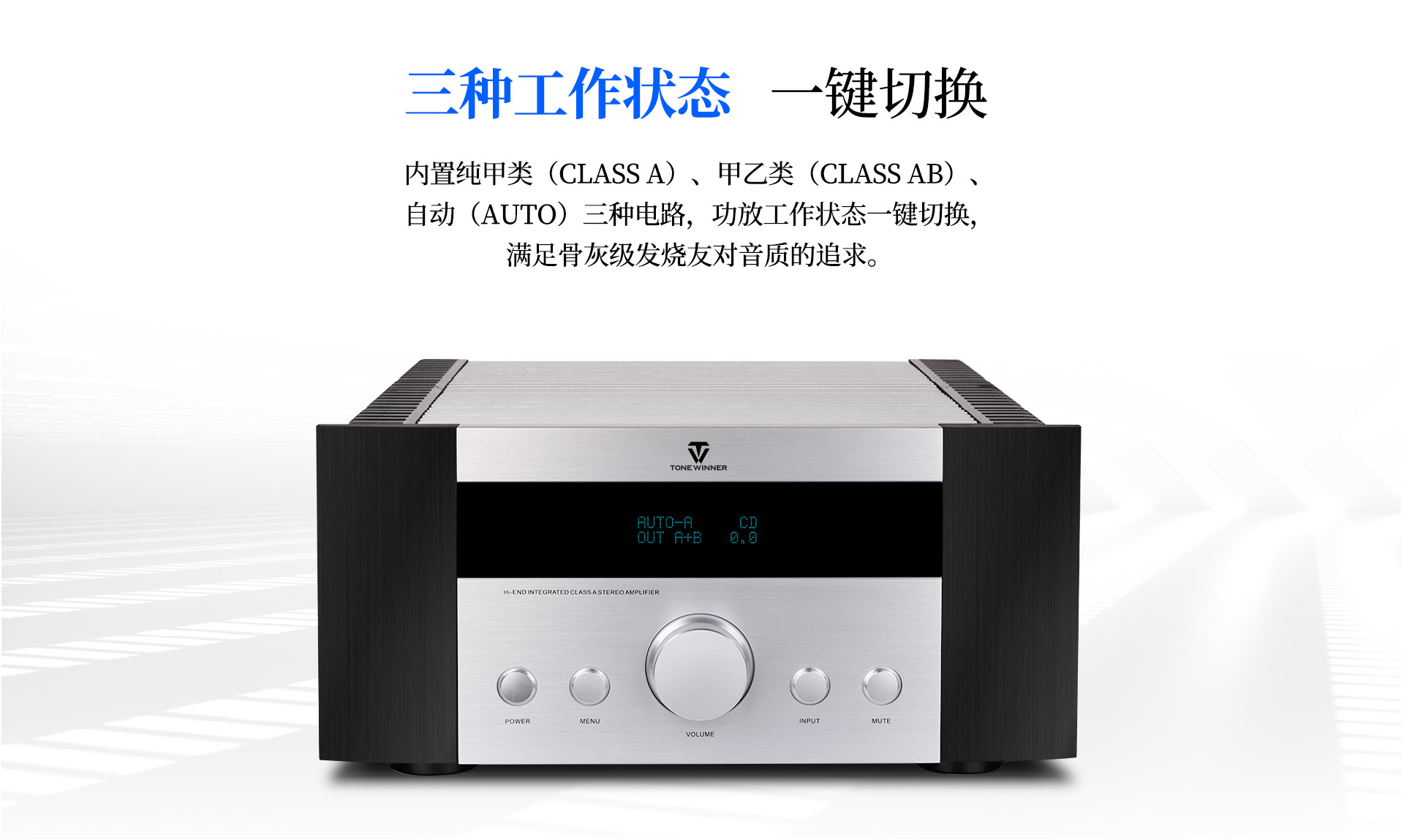

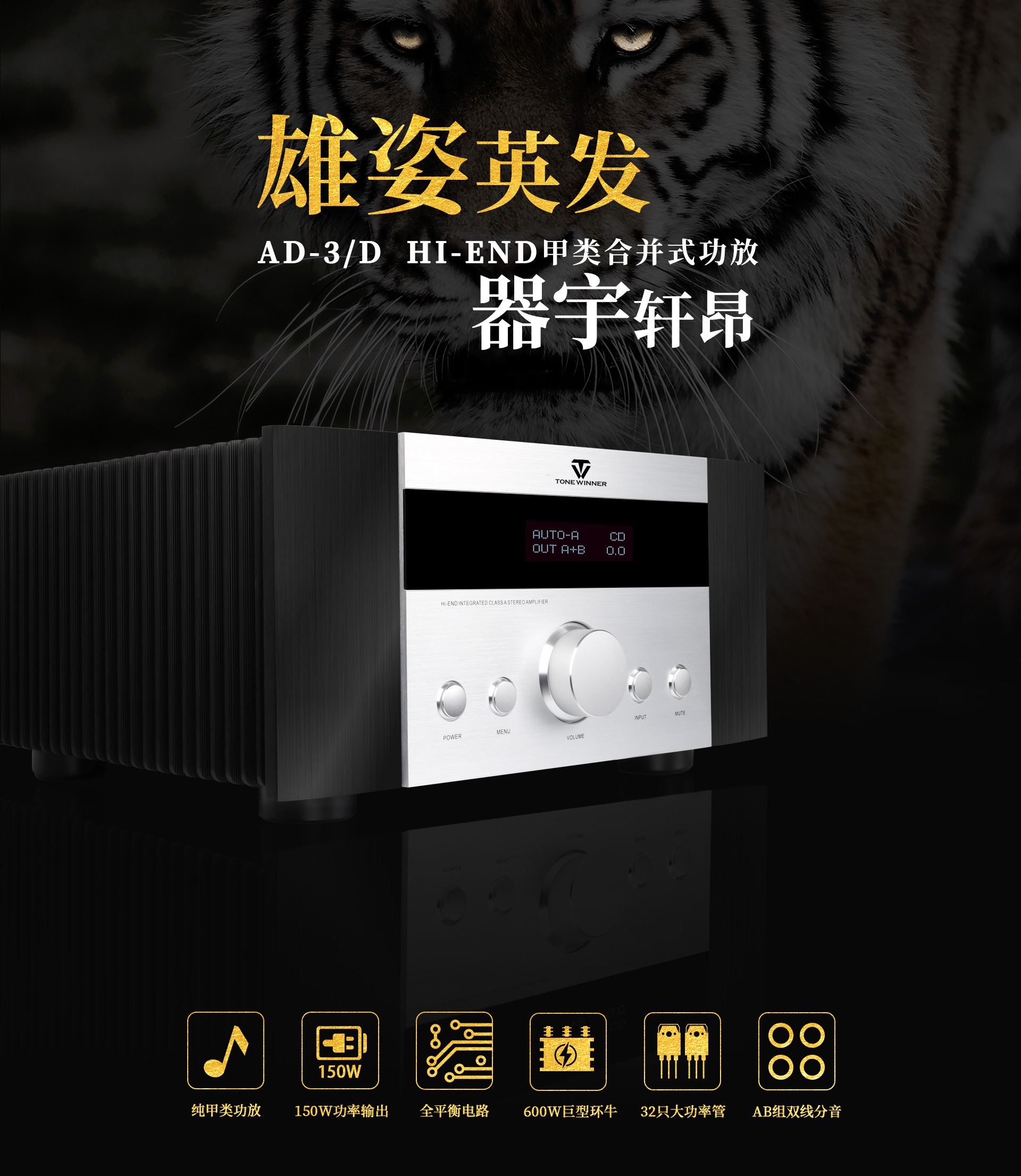

AD-3造型美观,端庄大方。外观与同系列的旗舰功放AD-2N十分相似:同样具有造型端庄悠雅,霸气十足的特点。铁甲威龙般的铝合金机身线条优美流畅,尤其面板被设计师刻意设计成圆弧状,(这是区别于AD-2N面板直线平面造型的显著不同点之一),配合机身两边被打磨得珠圆玉润的巨型黑色铸铝散热器,在精细的淡蓝色液晶点阵屏幕的点缀映衬下,更彰显出雍容高贵的气派,工艺水平相当精湛。应该说这是天逸公司近年来又一款具有里程碑意义的形象级兼实用型超值力作。



二、电路设计

采用了的全平衡传输及放大方式 众所周知,功放的设计通常有两种信号传输放大方式:一种是非平衡式信号传输放大,绝大多数的普及型及中档甚至中高档功放都是采用这种方式。这种传输放大方式的优点就是成本低、结构简单、易于设计生产和调试。但却有较大的可能会拾取到外来的干扰信号。如若处理不当,就会在一定的程度上影响音质的保真度和纯净度,使音质难以进一步的提高;另一种则是平衡传输放大方式,这种线路形式主要又分为4种类型,即:

利用音频变压器倒相方式;采用负反馈倒相方式;采用反相变换方式;差分放大方式。其中第四种“差分放大方式”是最理想的全平衡电路。

全平衡电路每声道都需要正半周与负半周两组电路组成,左右两声道就是四组。这势必要增加一倍的制作成本。为了让波形正确的吻合,每一组电路的匹配精度要求都非常的高,否则共模排斥的好处非但没得到,还会先惹来了更多的失真。在以上4种类型的平衡放大电路方式中,差分放大方式应该是最完美的平衡放大方式。但其差分管必须严格配对,对差分放大电路的设计和元器件的选用等提出了相当严格的要求,制作难度非常大、成本也比其他方式的平衡放大方式更高一筹。但这种高成本电路带给我们的好处却是:凡采用这种差分平衡传输放大方式的功率放大器,就算机内存在任何可能产生干扰的信号成份,也能在放大器的终端信号波形叠加时自动地抵消干扰,唯留下至清至纯的音乐信号输出去驱动扬声器发声。

换言之:差分平衡传输放大方式是高等级功放实现高保真重放的一种必备设施。海外堪称HI-END的极品功放几乎都采用了差分平衡传输放大方式。

AD-3/AD-3D全面的继承了AD-2N的优良血统,坚持沿用了音响界倍受好评的差分全平衡传输放大方式电路,这种线路是彻头彻尾完全平衡的传输放大方式。即:全对称、全平衡、差分电路放大传输到BTL(桥接)功率输出。

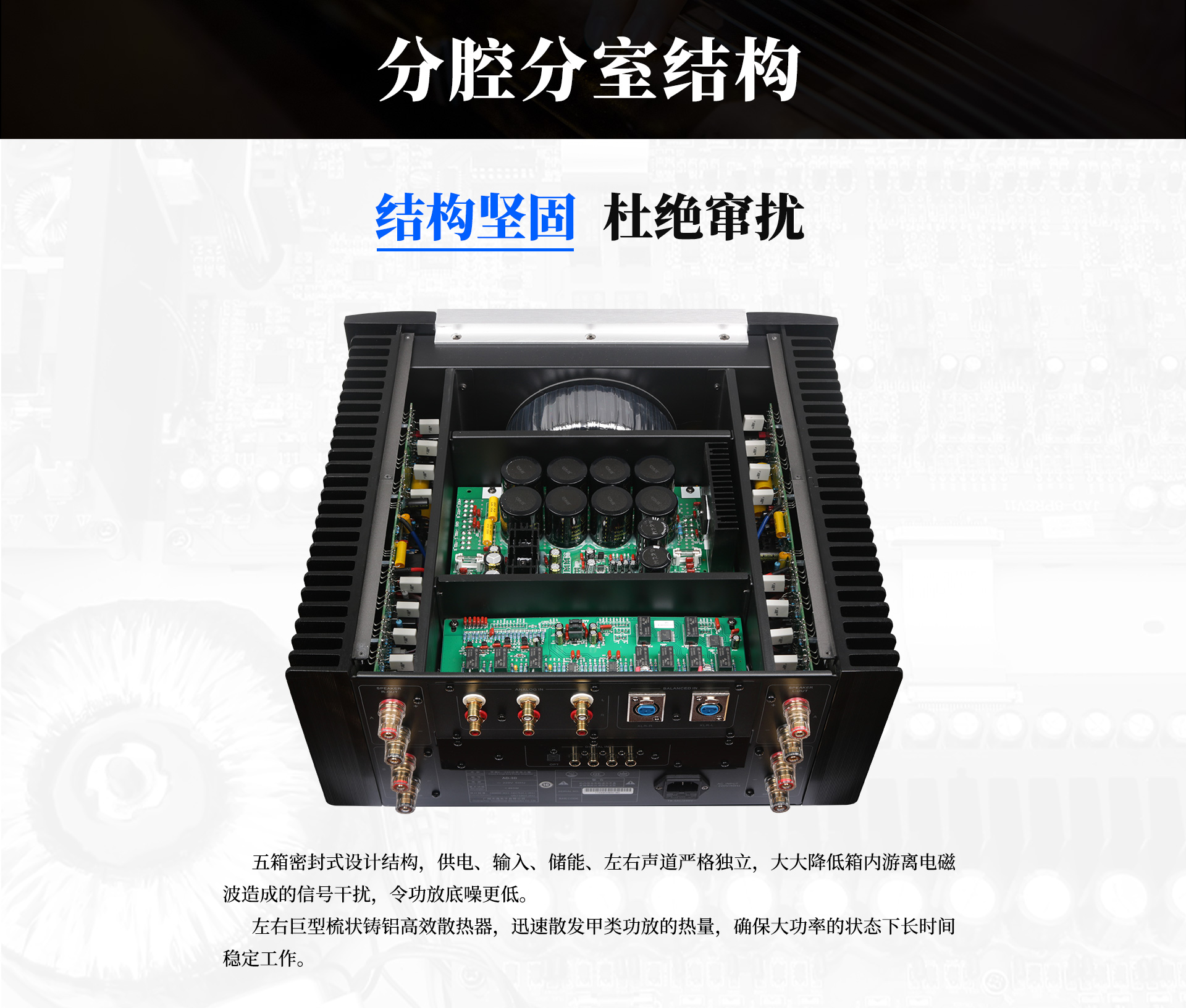

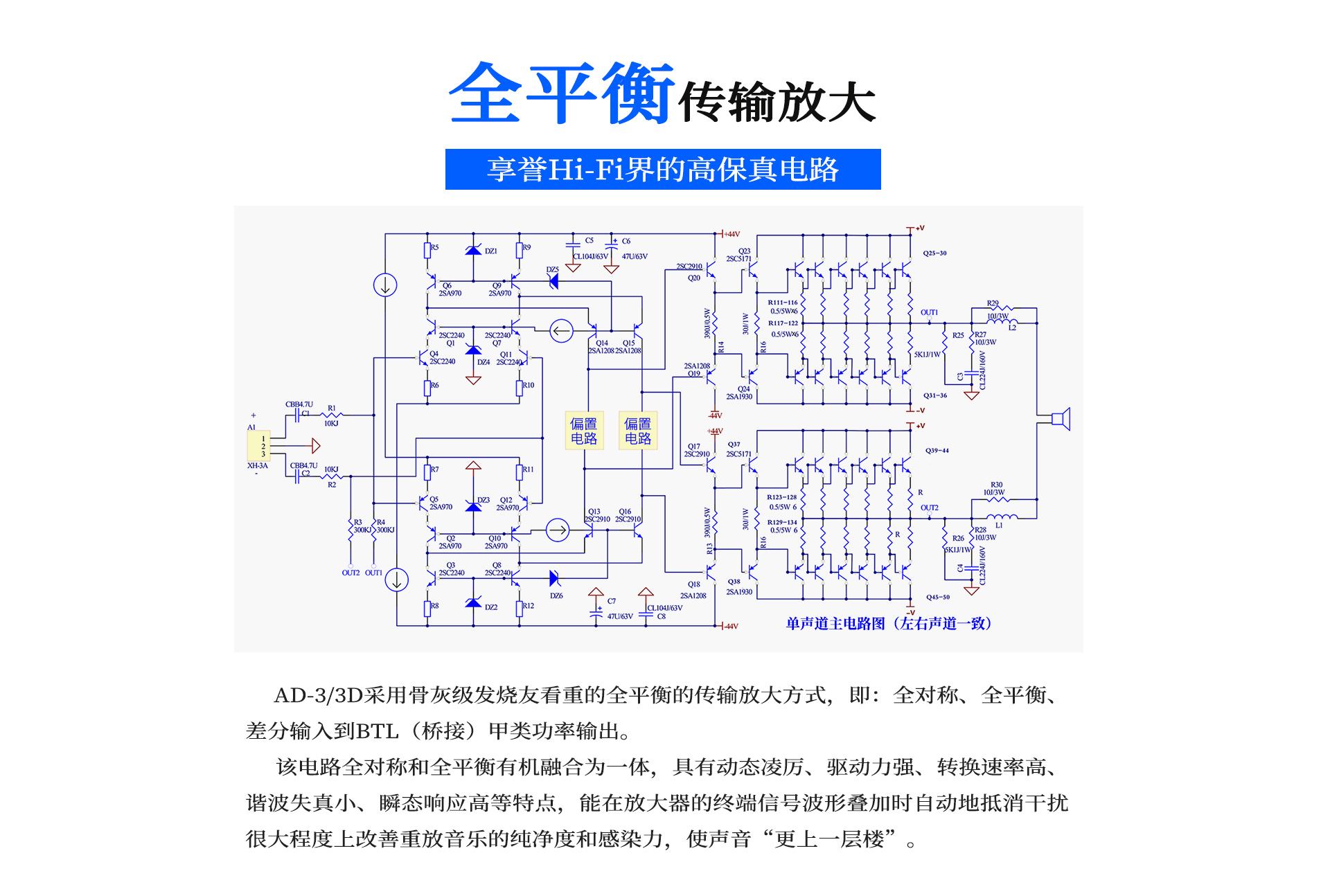

AD-3/AD-3D左声道的电路板(另一块右声道电路板同):该电路板采用全对称、全平衡、差分放大电路,元器件比一般的非平衡式信号传输放大电路多出了一倍!电路也相应的复杂了很多。这样将全对称和全平衡传输放大方式有机的融合为一体的电路形式,较好的改善了重放音乐的纯净度,基本达到了全平衡电路的至高境界。在本机的功率放大线路中,其输入部分为完全对称的音响发烧对管组成镜像差分平衡放大电路;主电压放大电路采用串联互补对称差分线路,即菱形差动放大电路,俗称X型差分放大电路。这种电路在HI-FI界的美誉度极高,它的优点是动态大、驱动力强、转换速率高、谐波失真小、低噪音、瞬态响应好、线性度高。

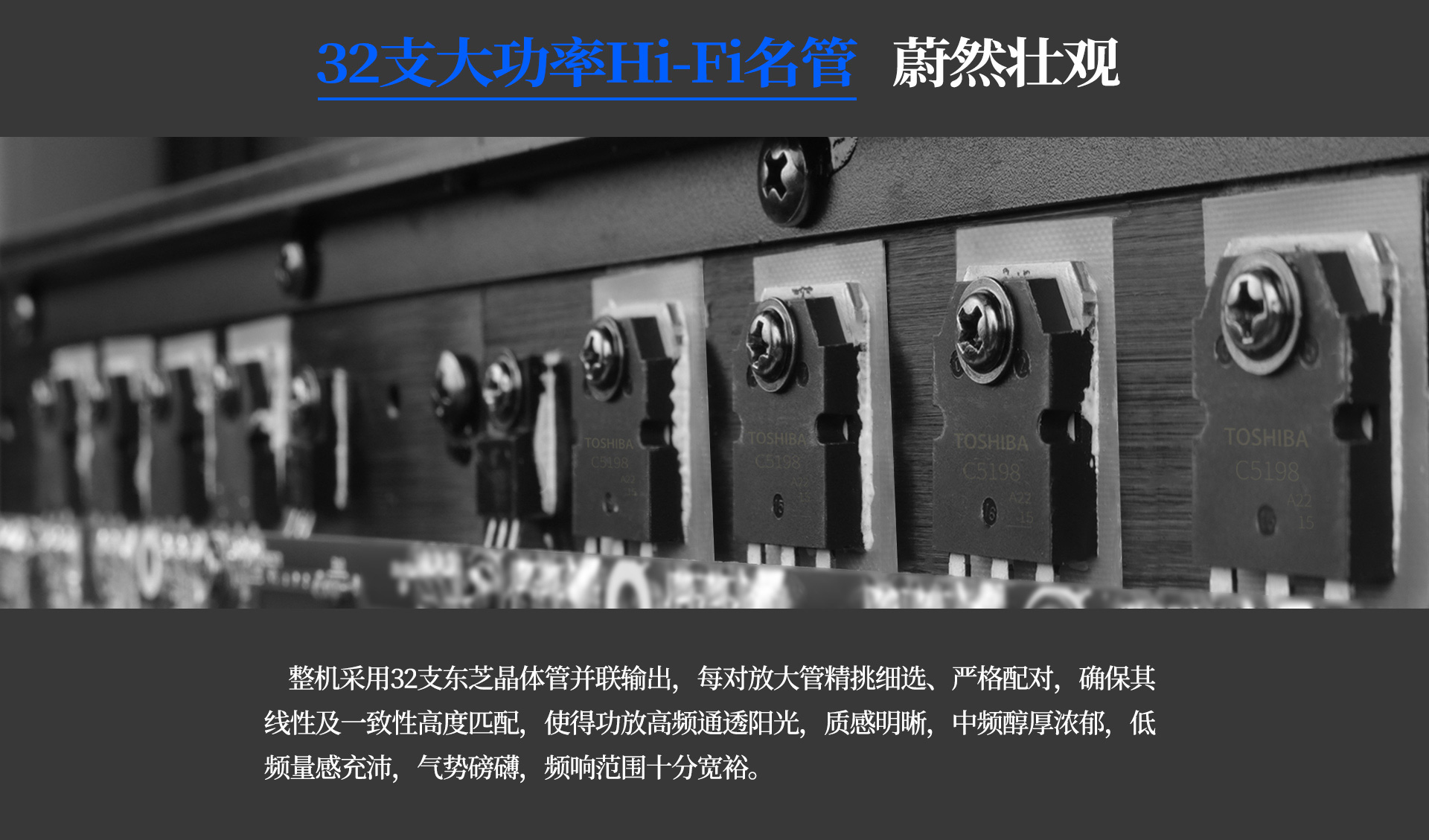

为刻意加强功放的推力,设计师在反复试验的基础上将电流推动级由原来的两级增加为三级,它将主电压放大电路产生的正负对称信号进行充分扩流,并很好的解决了增益过高易引起电路自激的技术难点,大大增强了AD-3/AD-3D的功率驱动能力,为功率输出级做好了铺垫。功率输出级采用BTL功率输出电路,配合末级豪华的阵列式大功率管输出,可以轻易驯服传说中十分难于推动、推好的大食量名箱。须知该机的每声道采用了8对(东芝)大功率管(整机共用了32只)!

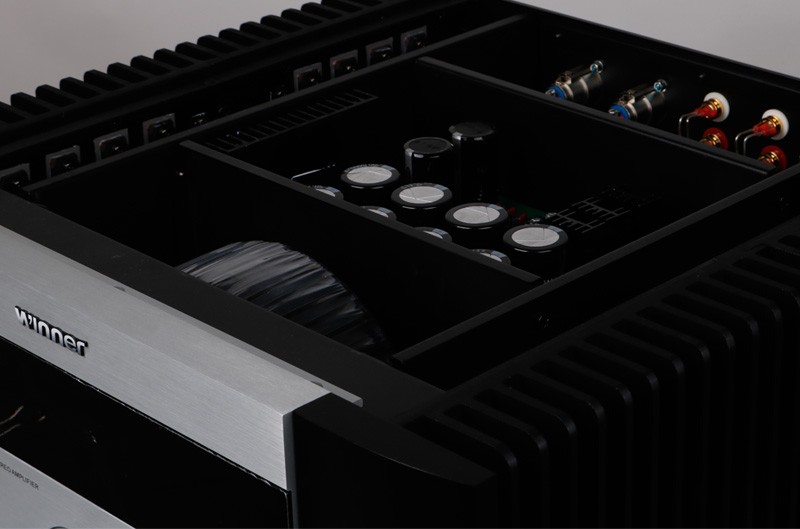

AD-3/AD-3D左右声道带巨型散热器的电路板,该电路板每声道用了8对(东芝)大功率管(整机共用了32只东芝大功率管!可谓是豪华阵容!)AD-3/AD-3D的稳定可靠和巨大无匹的动态响应,从而让聆听者确切的感受到了从容丰裕的音量和广袤无艮的音场效果!



三、用料考究

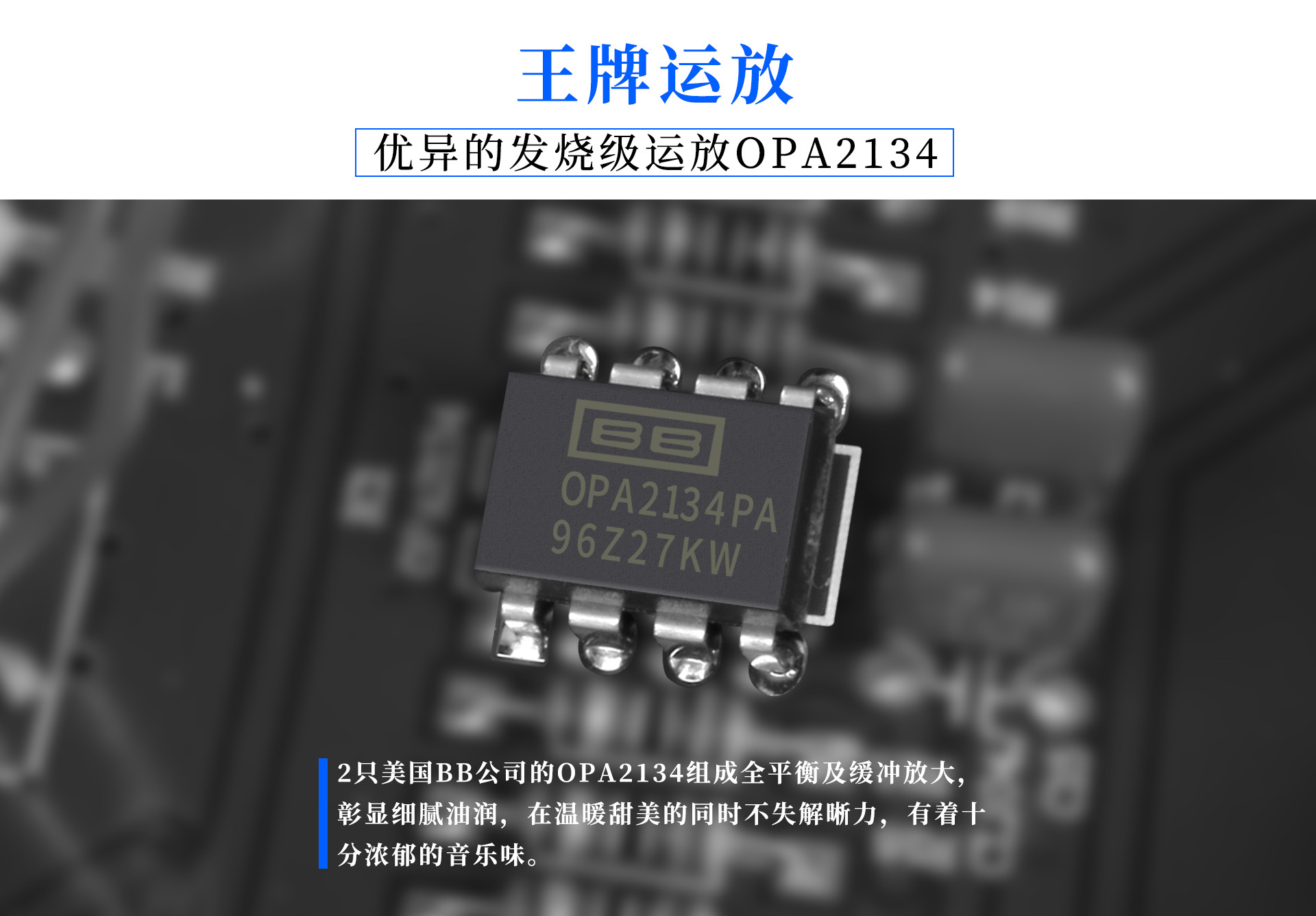

输入部分采用了数只美国BB公司的OPA2134组成全平衡及缓冲放大,该运放可谓是BB公司最发烧的靓声运放之一,它的音质十分细腻油润,音色暖甜而绝不失解晰力,有非常让人感动的音乐味和较为浓郁的胆味。

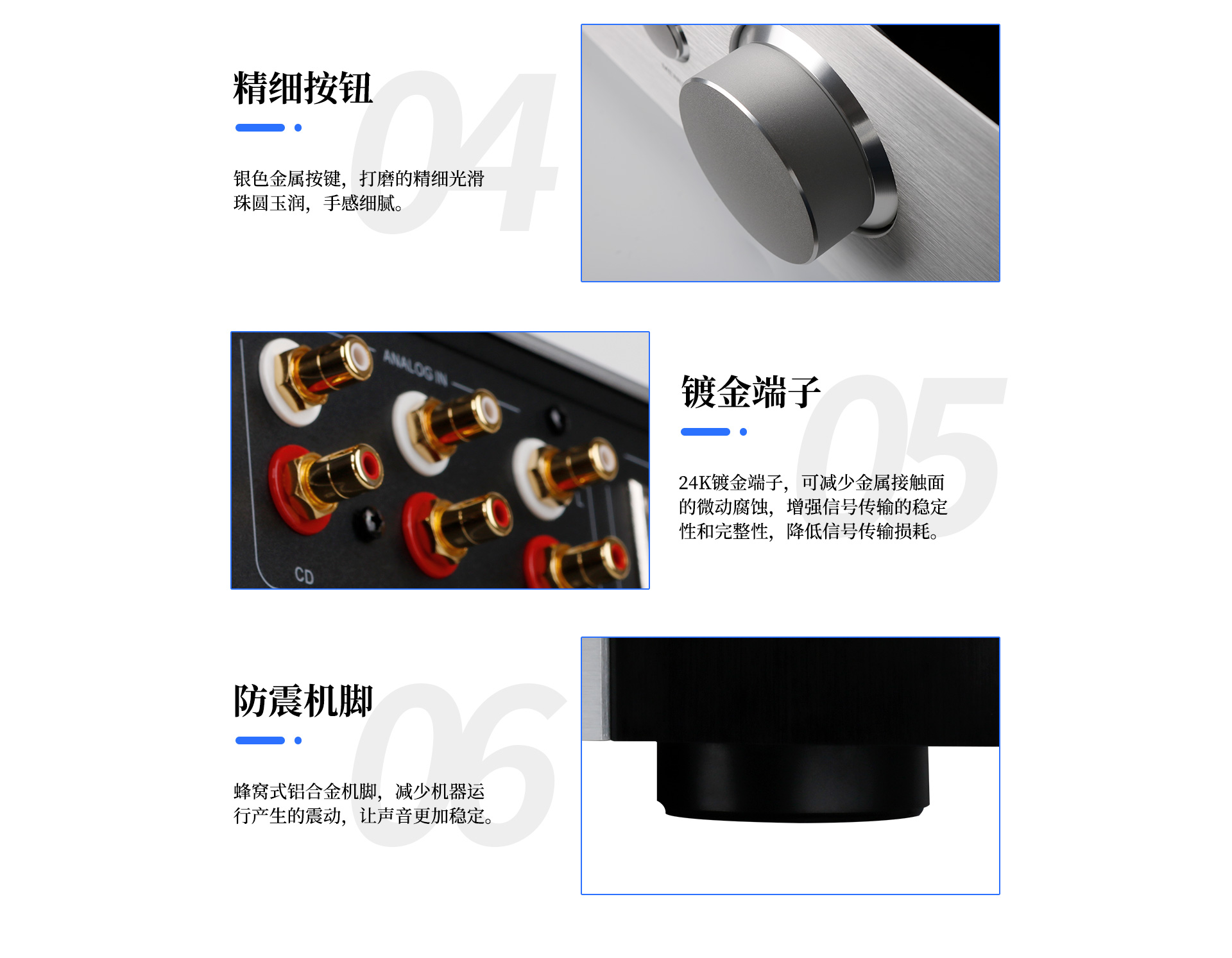

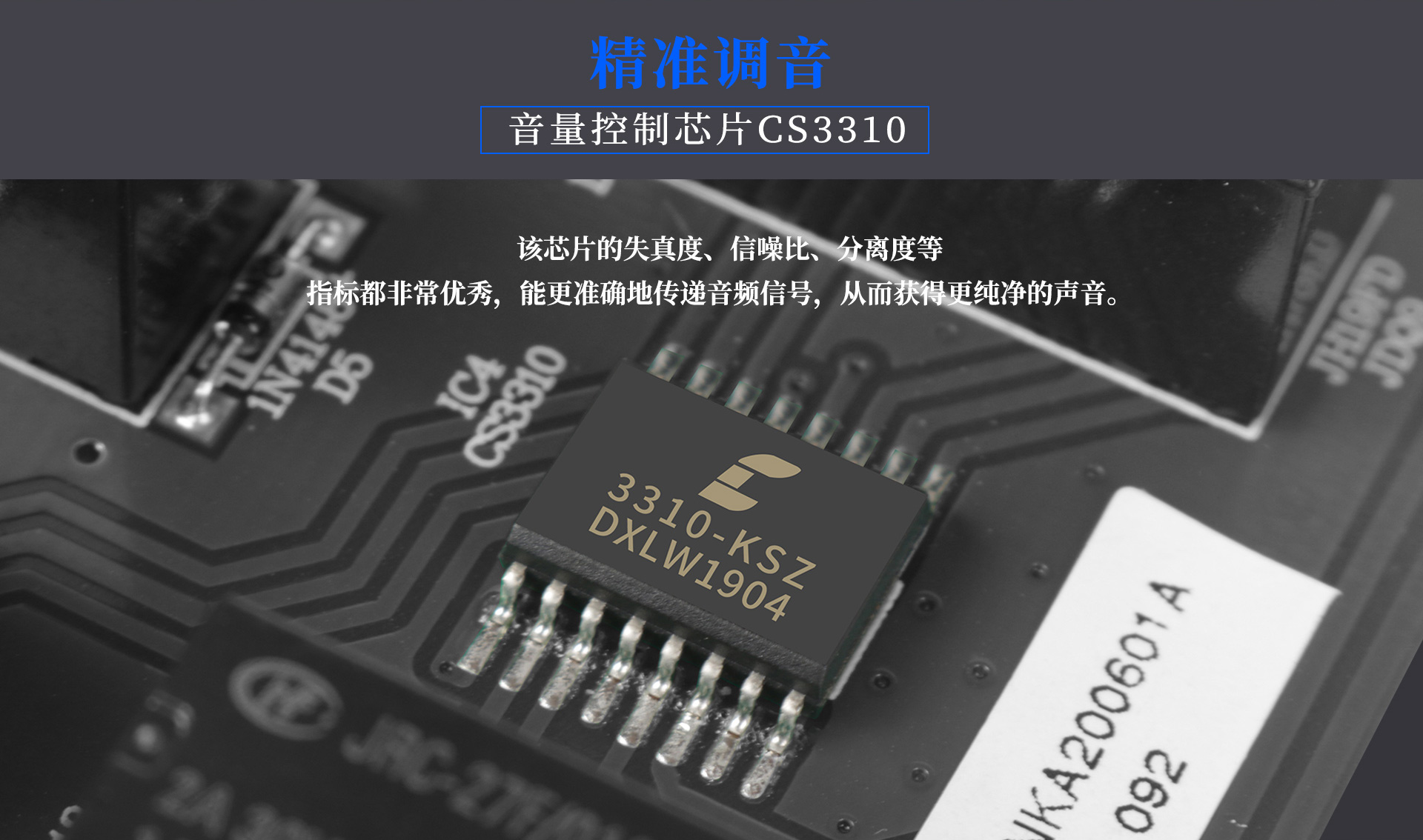

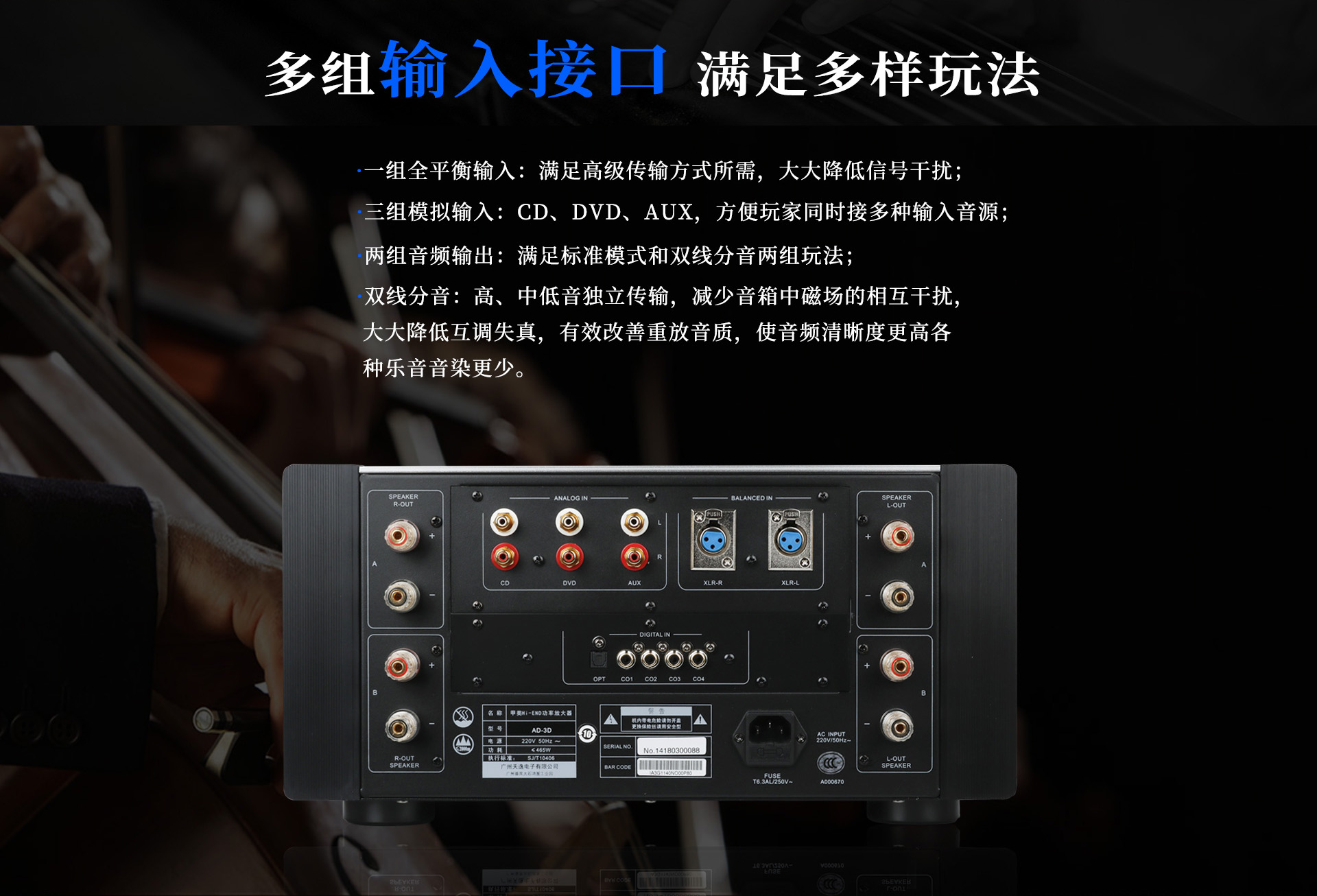

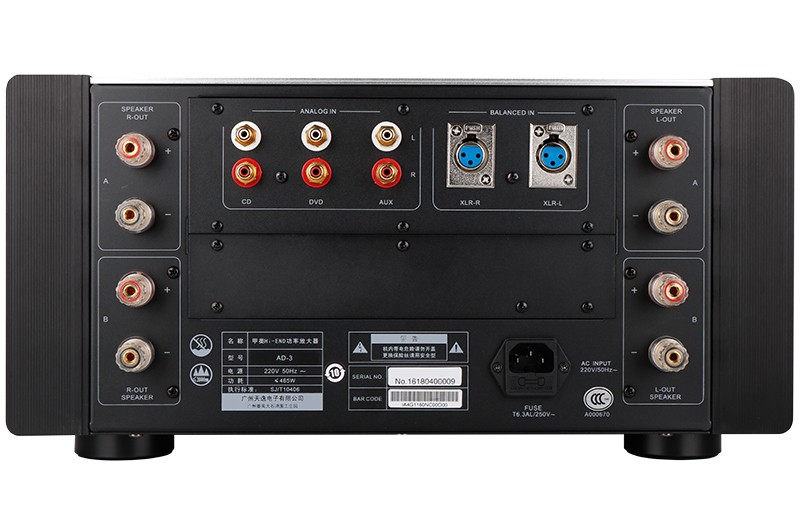

数码音量控制芯片选用了美国的CS3310(或BB公司PGA2311),它是目前最好的数码音控芯片之一,对音质音色没有任何负面影响,早已被众多Hi-End厂家的极品功放如JEFF ROWLAND(杰夫.罗兰)、Krell (克莱尔)、Gryphon (贵丰)、MBL、Mark Levinson (麦克.莱文森)等用作音量控制,并被一些极品数字调音台选用。机内所用电阻均是选用军品级金属膜精品,还有大量的德国威玛电容、专门订制的音频专用MKP电容、日本红宝石、进口24K镀金双触点继电器、镀金喇叭接线大柱及高档的平衡/非平衡输入端子。

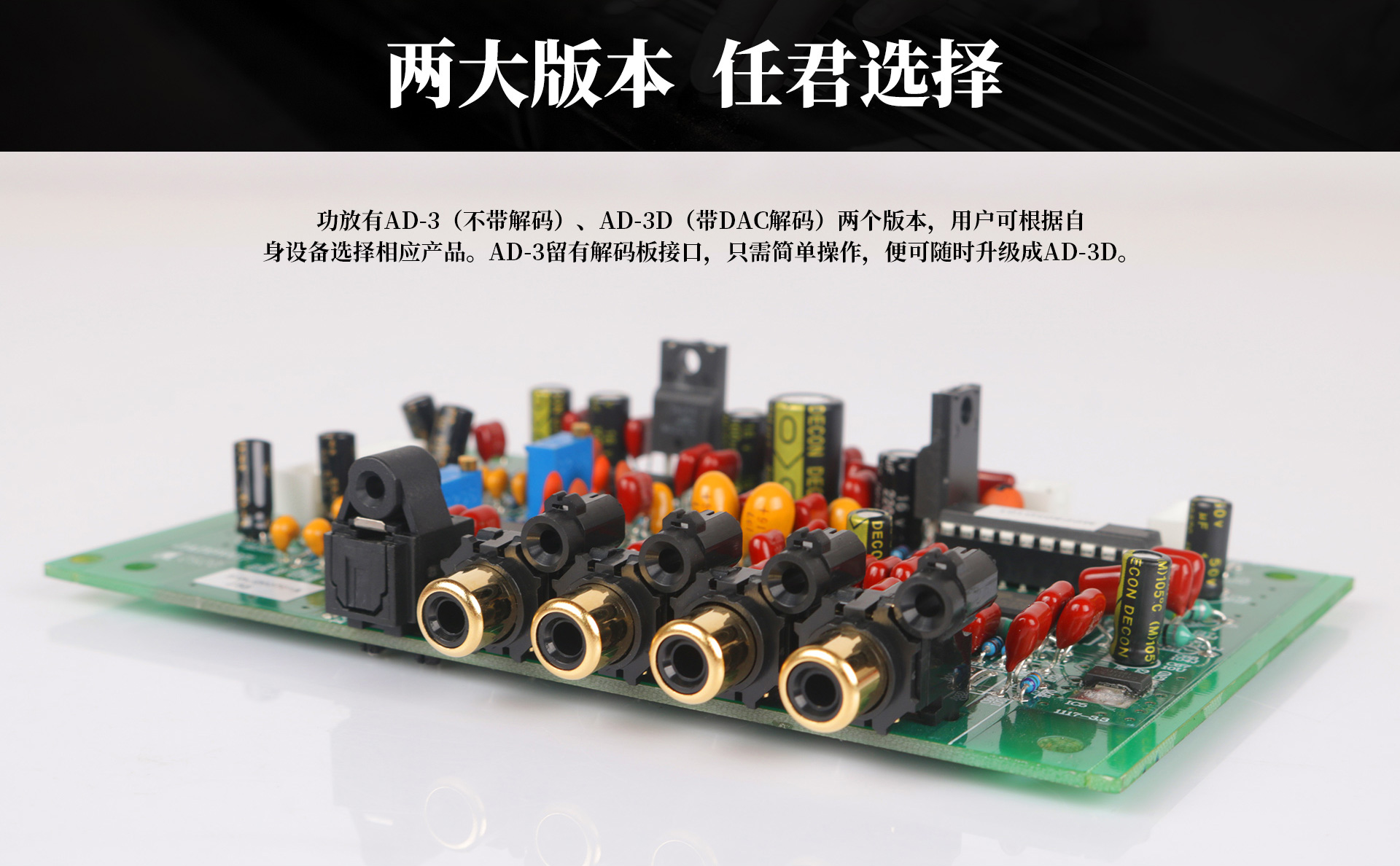

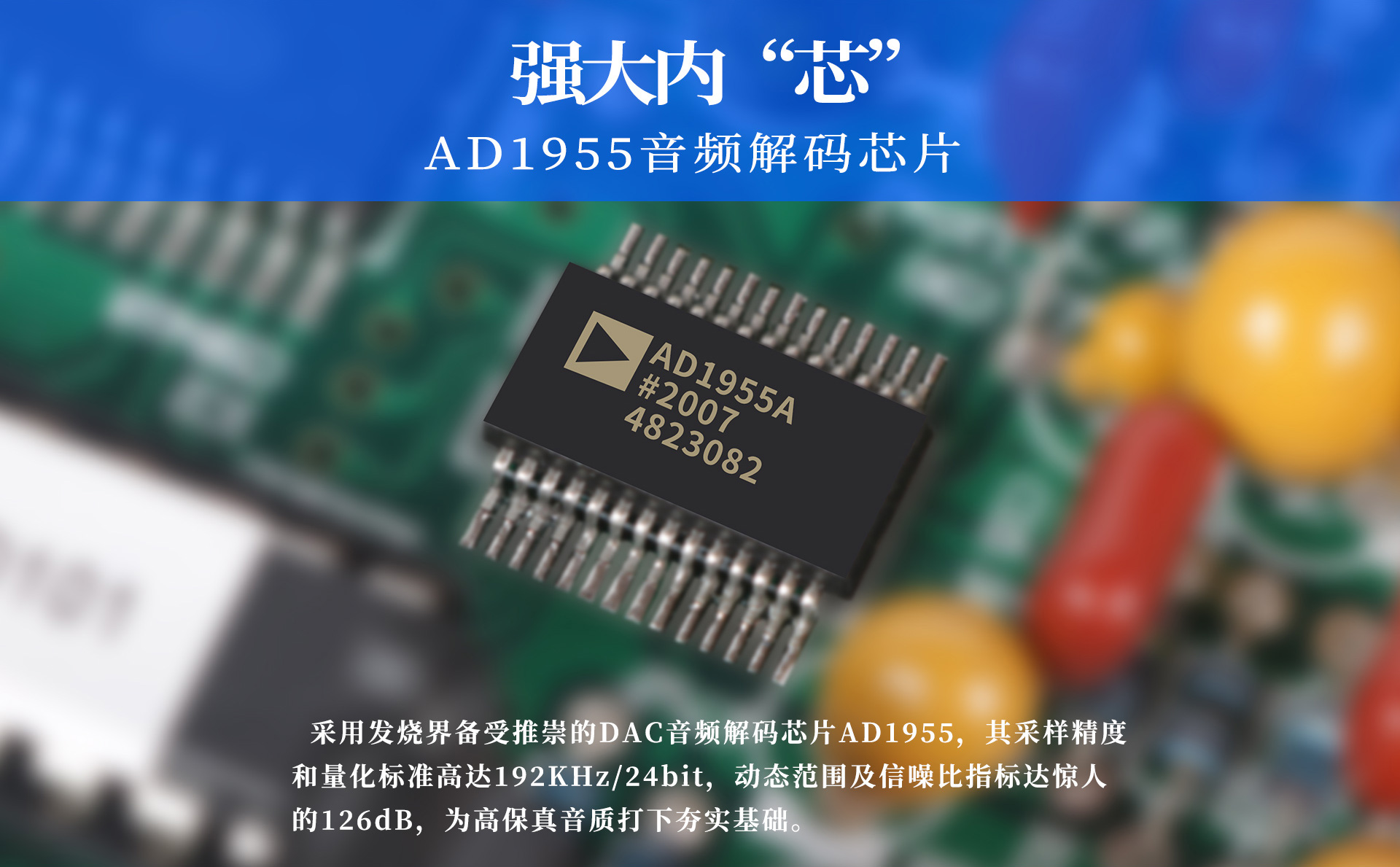

AD-3D是在AD-3电路的基础上内置了一个高品质音频解码器。该DAC解码器具备独立的数字滤波、D/A转换、芯片采用发烧界被受推崇的美国AD-1955音频DAC芯片,这是一枚评价比AD-1853更高的、音质更好、采样精度和量化标准高达24bti/192KHz的顶级DAC芯片。其动态范围及信噪比指标可达惊人的126dB!为最大限度的减少数字数据流在时序解析度(timing resolution)上的误差程度即使从DVD取得的普通CD信号,通过该DAC的解码,也能播放出令人心动心醉的美妙声音。

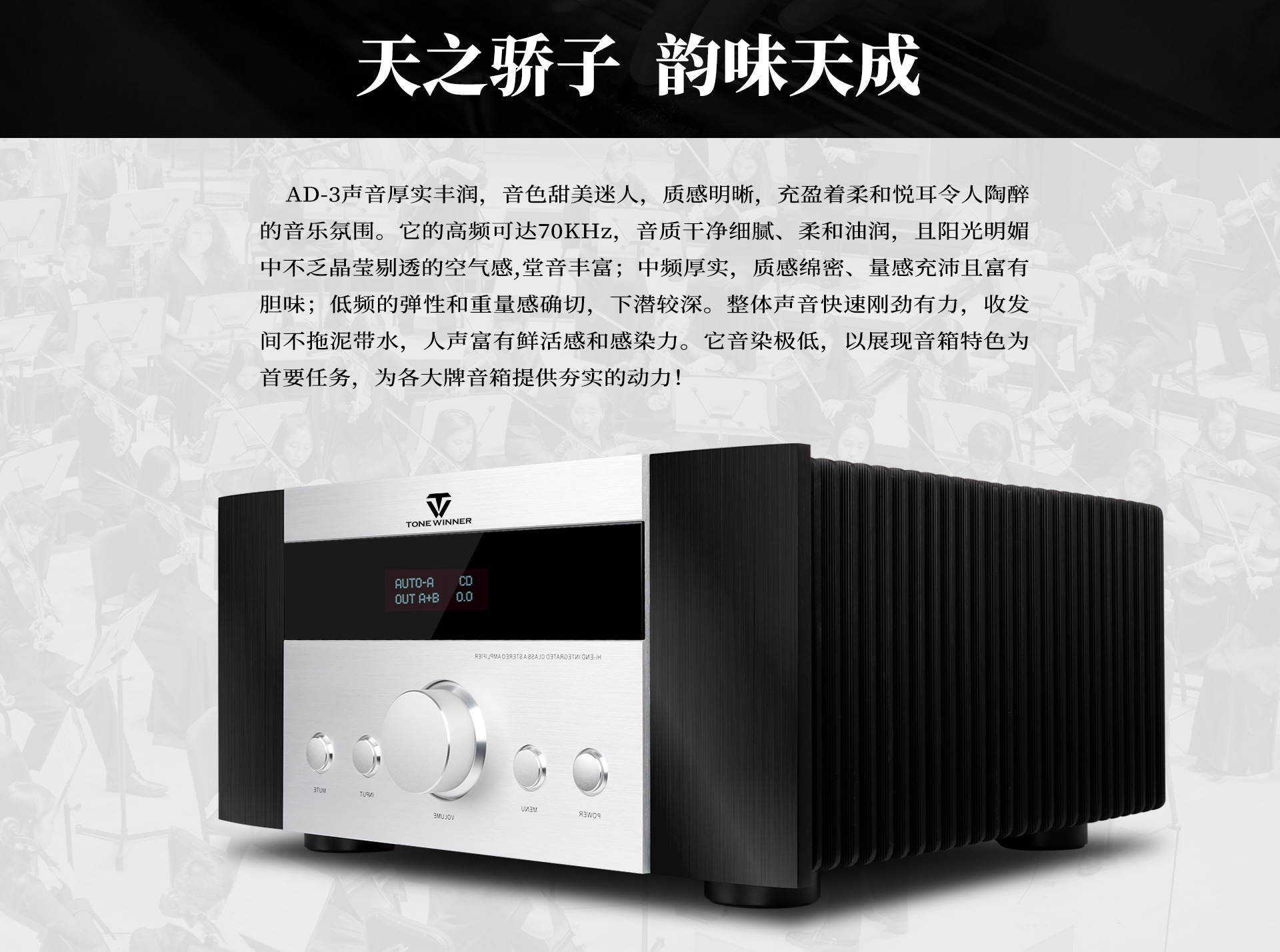

四、声音特性

音质细腻,听感平衡,中频厚实,胆味浓郁,有不错的音乐解析力。

功率储备充足,推力强劲,低频质感强烈,弹性突出。

搭配丹拿信心系列S1.4书架箱时:声音厚实丰润,音色甜美迷人且质感明晰。充盈着非常和谐悦耳、令人陶醉、使人深深的沉浸于其间的音乐氛围。它的高频延伸已达人耳的可听域之外,音质十分干净细腻,不仅柔和油润、阳光明媚中不乏晶莹剔透的空气感和极为丰富的堂音。

搭配英国著名的B&W805 HI-FI书架箱时:中频特厚实且音乐的质感与分析力均相当出色。总体表现属于质感绵密、量感充沛而又富于胆味的那种,水份感明显优于甲乙类功率放大器;低频的弹性和重量感相当确切,低频下潜深不见底。声音快速、刚劲有力、收发间绝不拖泥带水,人声极富鲜活感和感染力, 尤其是在表现浑厚磁性的男女中音更是该机的特长。



五、产品主要性能指标

声 道 数:2

信噪比:>90dB(A计权)

频响范围:20Hz-70KHz(+1/-3dB)

总谐波失真:<0.08%(1KHz,正常工作条件)

每声道输出功率:150W(8Ω,THD=1%,1KHz)

额定阻抗:

音频解码格式:模拟两声道

分 离 度:60

整机增益:>40dB

产品材质:铝合金

外观颜色:银色/黑色 整机尺寸:长445mm,深470mm,高210mm

净 重:27.7kg 包装尺寸:长645mm,深639mm,高405mm

毛 重:33.5kg 随机附件:遥控器X1,电源线x1,小改刀x1,电池x2

适用场合:客厅、听音室、会所、清吧、咖啡厅、演示厅等高品质音乐场地



*更多精彩介绍请点击【经典评测】了解。





产品性能参数
产品型号:AD-3/D 声 道 数:2
信噪比:>90dB(A计权) 频响范围:20Hz-70KHz(+1/-3dB)
总谐波失真:<0.08%(1KHz,正常工作条件) 每声道输出功率:150W(8Ω,THD=1%,1KHz)
额定阻抗:8Ω 电源电压:  /
音频解码格式:模拟两声道 视频解码格式:  /
整机功耗:  / 待机功耗: 460W
分 离 度:60 整机增益:>40dB
支持协议:  / 产品材质:铝合金
外观颜色:银色/黑色 整机尺寸:长445mm,深470mm,高210mm
净 重:27.7kg 包装尺寸:长645mm,深639mm,高405mm
毛 重:33.5kg 随机附件:遥控器X1,电源线x1,小改刀x1,电池x2
适用场合:客厅、听音室、会所、清吧、咖啡厅、演示厅等高品质音乐的场地
