天逸AD-3/AD-3D HI-FI合并式甲类功放技术与工艺详解


推荐理由:
1.该机采用了完美的全平衡传输放大方式;充沛的功率储备,推力强大无匹;
2.整机设计工艺合理,用料考究,补品较多;机内特设发烧级DAC音频解码芯片;
3.音色温润如玉,魅力引人入胜。
引子:
自从广州天逸推出新产品AD-3/AD-3D以来,许多音响爱好者对其关注度很高,纷纷来函来电欲了解该功放的电路、工艺、品质和声音特点等,为充分满足大家的要求,本人特别从天逸公司借出一台工程样机(非正式上市版本)来试用并对其开膛剖肚,希望通过此次试用和解剖,将更多的信息介绍给大家。 笔者注意到,AD-3/AD-3D的包装很大(见图1),由于该机很重,为保证运输途中的安全,纸箱四周内填充了大量的防震泡沫,中间还有第二个纸箱形成双包装。这在功放包装中因该算是重量级的包装了。


拆开第二个纸箱,AD-3的尊容骇然在目。


AD-3/AD-3D是广州天逸电子有限公司在2006年底设计生产的合并式甲类功放。这是一台以该厂产品中甲类功放AD-2N为蓝本,经过对外观、重量、输出功率进行优化整合、并特别加强了末级的电流推动级增益(多加了一级电流推动电路)后推向市场的高品质HI-FI合并式甲类功放。该功放外观与同系列的旗舰功放AD-2N十分相似:同样具有造型端庄悠雅,霸气十足的特点。铁甲威龙般的铝合金机身线条优美流畅,尤其面板被设计师刻意设计成圆弧状,(这是区别于AD-2N面板直线平面造型的显著不同点之一),配合机身两边被打磨得珠圆玉润的巨型黑色铸铝散热器,在精细的淡蓝色液晶点阵屏幕的点缀映衬下,更彰显出雍容高贵的气派,工艺水平相当精湛。应该说这是天逸公司近年来又一款具有里程碑意义的形象级兼实用型超值力作。(整机外观见图一)

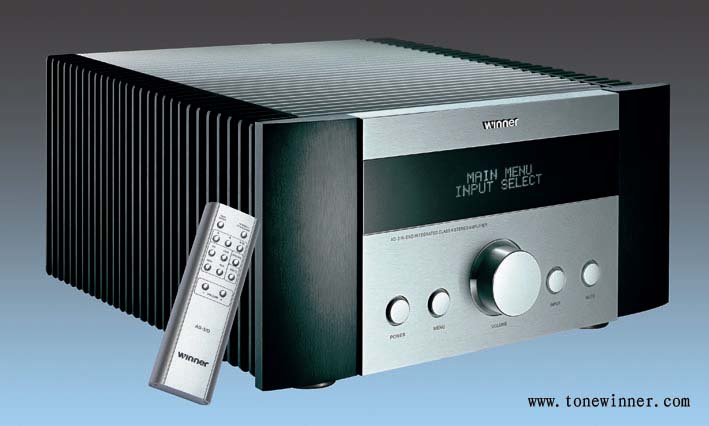

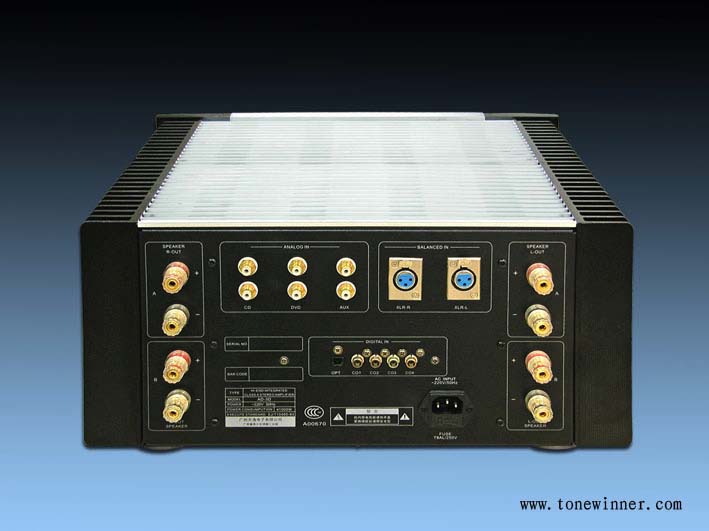

图一:AD-3/AD-3D功放造型端庄悠雅,霸气十足。就连遥控手机也是由全铝合金精加工而成,重量感十足,手感很好。 一.电路形式:采用了的全平衡传输及放大方式 众所周知,功放的设计通常有两种信号传输放大方式:一种是非平衡式信号传输放大,绝大多数的普及型及中档甚至中高档功放都是采用这种方式。这种传输放大方式的优点就是成本低、结构简单、易于设计生产和调试。但却有较大的可能会拾取到外来的干扰信号。如若处理不当,就会在一定的程度上影响音质的保真度和纯净度,使音质难以进一步的提高;另一种则是平衡传输放大方式,这种线路形式主要又分为4种类型,即:1.利用音频变压器倒相方式;2.采用负反馈倒相方式;3.采用反相变换方式.4.差分放大方式。其中第四种“差分放大方式”是最理想的全平衡电路。全平衡电路每声道都需要正半周与负半周两组电路组成,左右两声道就是四组。这势必要增加一倍的制作成本。为了让波形正确的吻合,每一组电路的匹配精度要求都非常的高,否则共模排斥的好处非但没得到,还会先惹来了更多的失真。在以上4种类型的平衡放大电路方式中,差分放大方式应该是最完美的平衡放大方式。但其差分管必须严格配对,对差分放大电路的设计和元器件的选用等提出了相当严格的要求,制作难度非常大、成本也比其他方式的平衡放大方式更高一筹。但这种高成本电路带给我们的好处却是:凡采用这种差分平衡传输放大方式的功率放大器,就算机内存在任何可能产生干扰的信号成份,也能在放大器的终端信号波形叠加时自动地抵消干扰,唯留下至清至纯的音乐信号输出去驱动扬声器发声。换言之:差分平衡传输放大方式是高等级功放实现高保真重放的一种必备设施。海外堪称HI-END的极品功放几乎都采用了差分平衡传输放大方式。 AD-3/AD-3D全面的继承了AD-2N的优良血统,坚持沿用了音响界倍受好评的差分全平衡传输放大方式电路,这种线路是彻头彻尾完全平衡的传输放大方式。即:全对称、全平衡、差分电路放大传输到BTL(桥接)功率输出。(见图二)

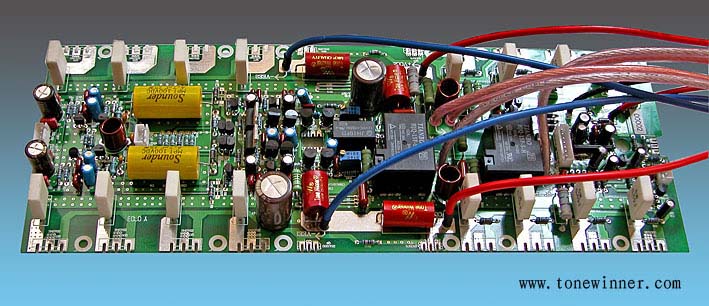

图二:这是一块AD-3/AD-3D左声道的电路板(另一块右声道电路板同):该电路板采用全对称、全平衡、差分放大电路,元器件比一般的非平衡式信号传输放大电路多出了一倍!电路也相应的复杂了很多。这样将全对称和全平衡传输放大方式有机的融合为一体的电路形式,较好的改善了重放音乐的纯净度,基本达到了全平衡电路的至高境界。在本机的功率放大线路中,其输入部分为完全对称的音响发烧对管组成镜像差分平衡放大电路;主电压放大电路采用串联互补对称差分线路,即菱形差动放大电路,俗称X型差分放大电路。这种电路在HI-FI界的美誉度极高,它的优点是动态大、驱动力强、转换速率高、谐波失真小、低噪音、瞬态响应好、线性度高;为刻意加强功放的推力,设计师在反复试验的基础上将电流推动级由原来的两级增加为三级,它将主电压放大电路产生的正负对称信号进行充分扩流,并很好的解决了增益过高易引起电路自激的技术难点,大大增强了AD-3/AD-3D的功率驱动能力,为功率输出级做好了铺垫。功率输出级采用BTL功率输出电路,配合末级豪华的阵列式大功率管输出,可以轻易驯服传说中十分难于推动、推好的大食量名箱。须知该机的每声道采用了8对(东芝)大功率管(整机共用了32只)!(见图三)如此豪华的阵容绝非一些山寨小厂在广告中宣传的虚假平衡功放所能同日而语!换言之:只有这种不惜成本使用双声道四路放大电路的器件将全对称、全平衡从头至尾有机的熔为一体的电路形式,才能得到最高的共模抑制及最高的信噪比,将谐波失真“抵消”至可以忽略不计的程度!才有可能突破传统电路的声音桎酷,将声音做到“更上一层楼”。

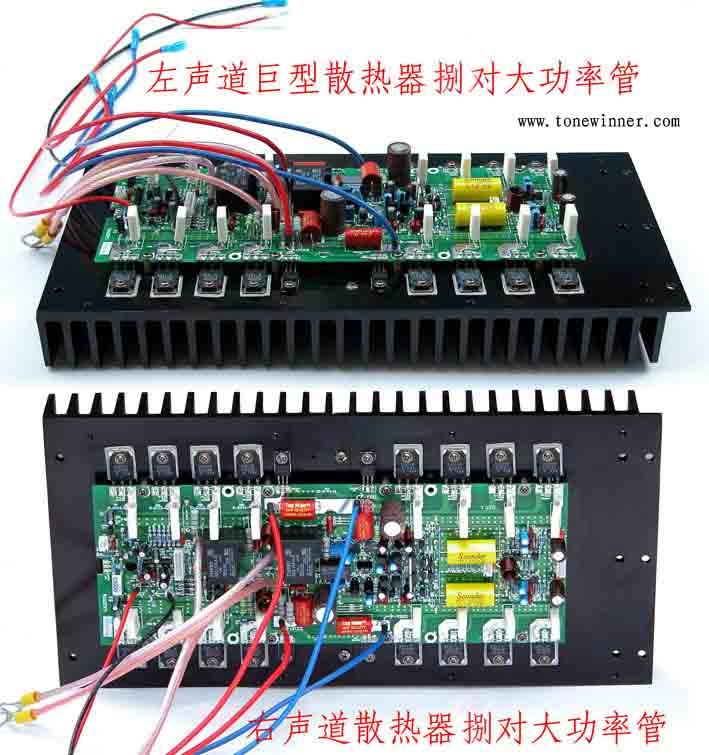

图三:这是一套AD-3/AD-3D左右声道带巨型散热器的电路板,该电路板每声道用了8对(东芝)大功率管(整机共用了32只东芝大功率管!可谓是豪华阵容!) 二.充沛的功率储备,推力强大无匹: 该机电源采用了一只持续功率高达700W的分离式多绕组巨型高品质环牛和8只总容量高达80000微法的日本音频专用红宝石滤波电容。另有两只RM音频专用4700u的电解和特别设计的电子滤波电路,分别对该机的前后级实施独立供电。充沛的功率储备和稳压措施(见图四)确保了AD-3/AD-3D的稳定可靠和巨大无匹的动态响应,从而让聆听者确切的感受到了从容丰裕的音量和广袤无艮的音场效果!新窗口打开图片

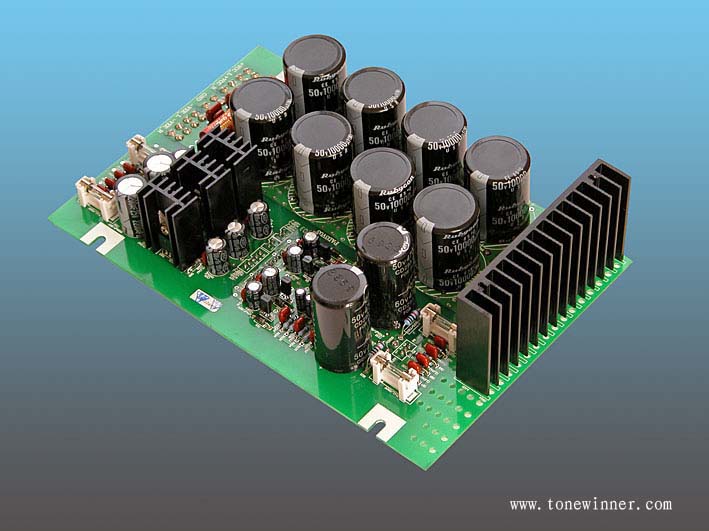

图四:这是一块AD-3/AD-3D的电源板:8只10000微法的日本红宝石(Rubycon)和两只4700U RM音频专用4700u的电解和特别设计的电子滤波电路,组成能源充足的电源大水塘,为该功放的靓声打下了良好的基础。

图五:日本红宝石(Rubycon)特写

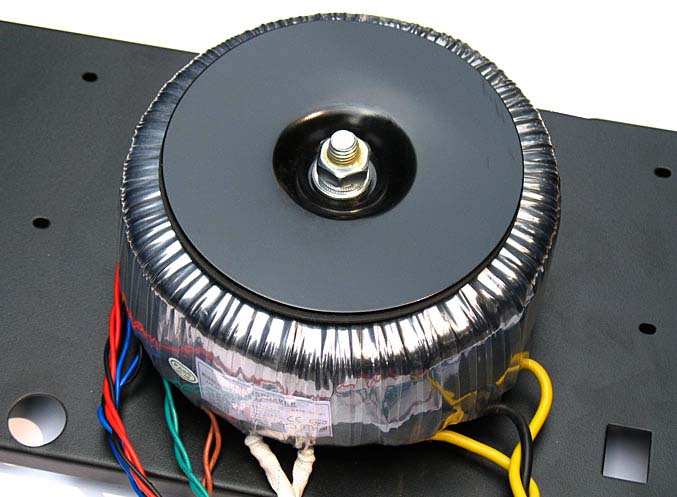

图六:这是700W的分离式多绕组巨型高品质环牛,是AD-3的动力之源。 众所周知,纯甲类功放的静态电流十分强大,因而AD-3的静态功率消耗较大,发热量亦很大。为此,AD-3特别选择了两只巨型的纯铝制造的高效专业散热器,将32只大功率管均匀紧固在其上,配合面板厚达23mm的全铝合金整机一体化散热机箱,充分保证了该机工作在甲类状态时的温升在安全范围内。须知AD-3的这32只大功率管的总功率可承受3200W的消耗功率。试想,以16对大功率东芝管的功率,仅取其中的区区一百多瓦,足见AD-3的功率储备有何等的充沛富裕!AD-3按8欧负载计算,其输出功率仅为150W,但是厂方保证:在负载为4欧时输出能 至少能达到200W以上!因此,它在8欧时的输出功率虽不是很大,但它却可以轻意推好阻抗很低、灵敏度低于常规值很多的出名难推的扬声器系统!如本人曾以该功放来推著名难推的ATC和单拿及Sonus Fabe等,都不在话下。声音出来令人满意。 三.整机用料考究,补品较多 AD-3/AD-3D的输入电路部分采用了两只美国Burr-Brown公司好评如潮的发烧级靓声运放OPA2134组成非平衡/平衡转化及缓冲放大,该运放可谓是BB公司的发烧靓声运放之一,它的音质十分细腻油润,音色暖甜而不失解晰力,有非常讨好人耳的音乐味和较为浓郁的胆机味道。(见图六)新窗口打开图片

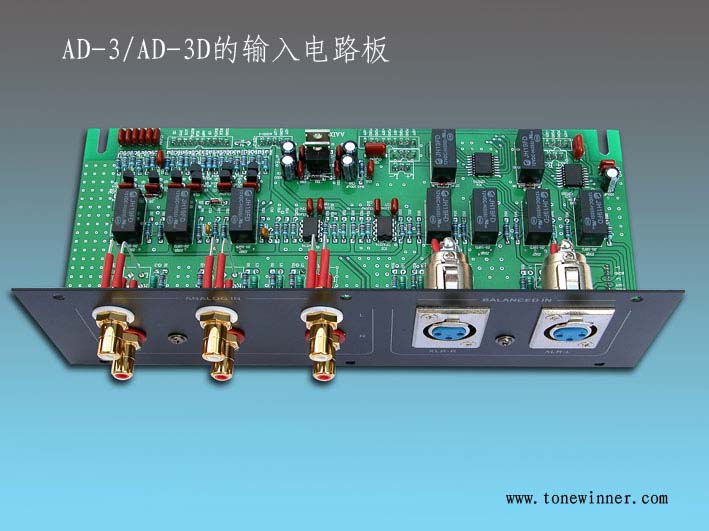

图七:这是AD-3/AD-3D的输入单元电路板,可见金属孔化工艺和电路板的设计及用料相当的专业和规范。新窗口打开图片

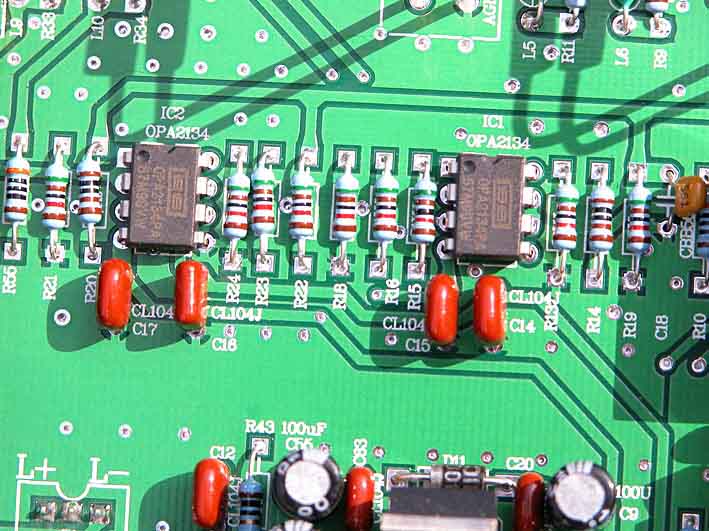

图八:AD-3/AD-3D的输入电路部分采用了两只美国Burr-Brown公司好评如潮的发烧级靓声运放OPA2134组成非平衡/平衡转化及缓冲放大电路 数码音量控制芯片选用了美国的CS3310(或BB公司PGA2311),它应该是目前最好的数码音控芯片之一,对音质音色没有任何负面影响,早已被众多Hi-End厂家的极品功放如JEFF ROWLAND(杰夫.罗兰)、Krell (克莱尔)、Gryphon (贵丰)、MBL、Mark Levinson (麦克.莱文森)等用作音量控制,并被一些极品数字调音台选用。机内所用电阻均是选用**级,还有专门订制的音频专用MKP电容、日本红石、进口24K镀金双触点继电器、高档次的24K镀金音频信号插座及镀金喇叭接线大柱、高档的平衡/非平衡输入端子等。由于该机所用线路为全对称、全平衡、差分输入放大到BTL(桥接)功率输出的优秀线路,对元器件的选用极为苛刻,晶体管配对的要求颇高,对输出级的32只大功率管的选配也非常严格,给量化生产带来了相当的难度。这不仅需使用专业仪器专测专选,还要在初选的基础上进行36小时老化后再精选,其间弥时费力且元器件的淘汰率亦很高,但这种几近苛刻的高成本制作却给整机质量和音质音色带来了充分的技术保证! 四.机内特设发烧级DAC音频解码芯片: AD-3D型是机内特设发烧级DAC音频解码组件的升级机型:也就是在AD-3机型电路的基础上内置了一块高品质的双声道数字音频D/A解码器。该DAC解码器具备独立的数字滤波、D/A转换、芯片采用发烧界被受推崇的美国AD-1955音频DAC芯片,这是一枚评价比AD-1853更高的、音质更好、采样精度和量化标准高达24bit/192KHz的顶级DAC芯片。其动态范围及信噪比指标可达惊人的116dB! 为最大限度的减少数字数据流在时序解析度(timing resolution)上的误差程度,本机还特别精选了稳定度和准确度极高的高稳定晶体振荡器,从而确保了数码量化取样解码和D/A转换电路里的时序从头至尾至始至终保持前后一致,使jitter失真几乎为零。为音质的高保真打下了实实在在的基础。使用表明:即使从DVD机取得的普通CD信号,通过该DAC的解码,也能播放出令人心动心醉的美妙声音。该DAC音频解码电路板可以作为AD-3的升级组件单独选购,AD-3机内已预留升级的安装位和电路插口,只要将该DAC板插入预留位置即可实现对AD-3的升级。(见图七)需要补充说明的是:如果您的家里已买了中档以上的CD机,就可以不必考虑内置解码器AD-3D,选择AD-3会具有更高的性能价格比。如果您家里目前只有DVD机,那选择带解码器的AD-3D会让您立即就享受到如中档CD一样美妙的甜美音乐。声音的升级可谓是立竿见影。

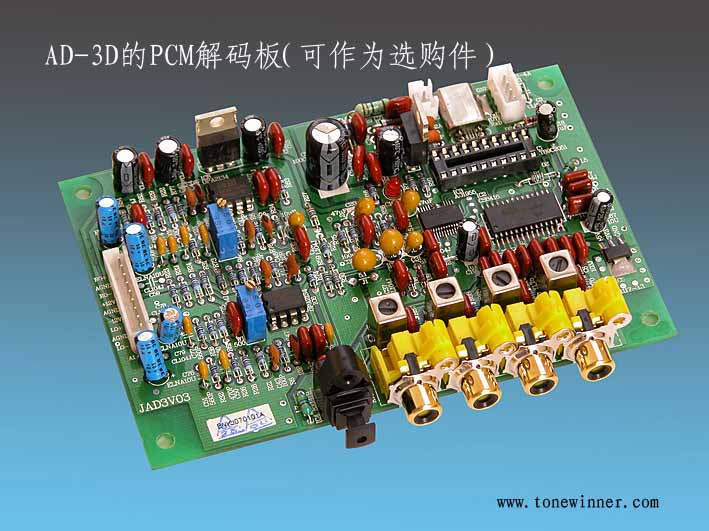

图九:这是AD-3D型机内特设的发烧级DAC音频解码电路板,该DAC音频解码电路板也可以作为AD-3的升级组件单独选购

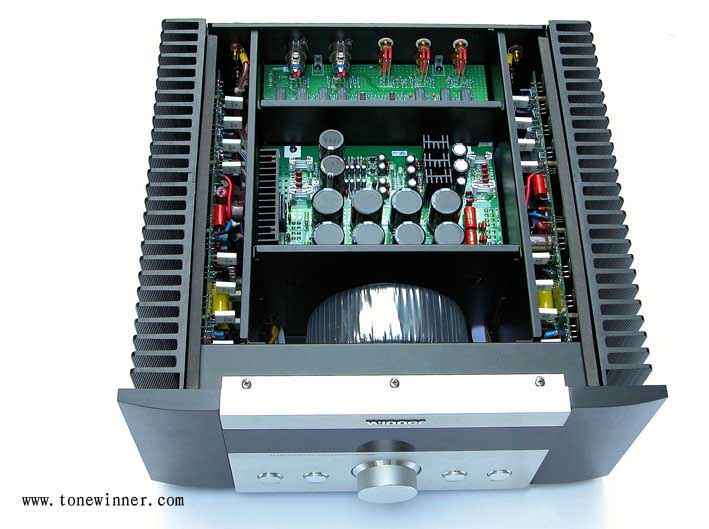

图十:AD-3\AD-3D开盖可见,整机的工艺整洁、美观,合理的布局和独立分隔式屏蔽设计,使强弱信号间的干扰降至最低。其漂亮的设计风格的确是大型音响厂家才具有的名家风范 六.声音特点:音色温润如玉,魅力引人入胜 对AD-3的校声定型是一个非常漫长的过程,厂家希望这台功放既有AD-2N浓郁的音乐味,中频厚润甜美,又企盼她的高频部份更加的飘逸、音乐的解析力更加具有质感,神形兼备...... 于是边听边改,边改边听,前后一共长达五个多月才渐入佳境。该工程样机机的指定校声音箱是著名的丹拿S1.4,(见图十三)

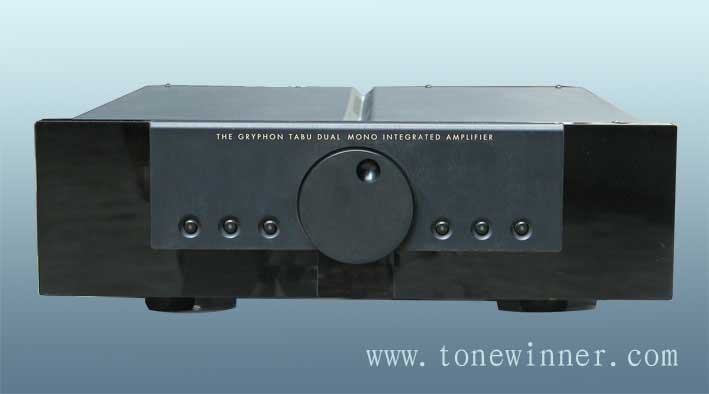

图十一:这是试听中用于对比的参考功放,来自丹麦的世界名牌Gryphon (贵丰)

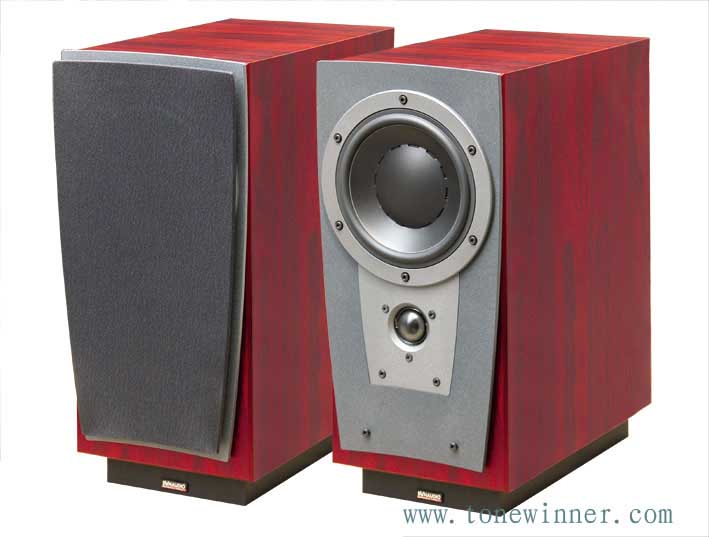

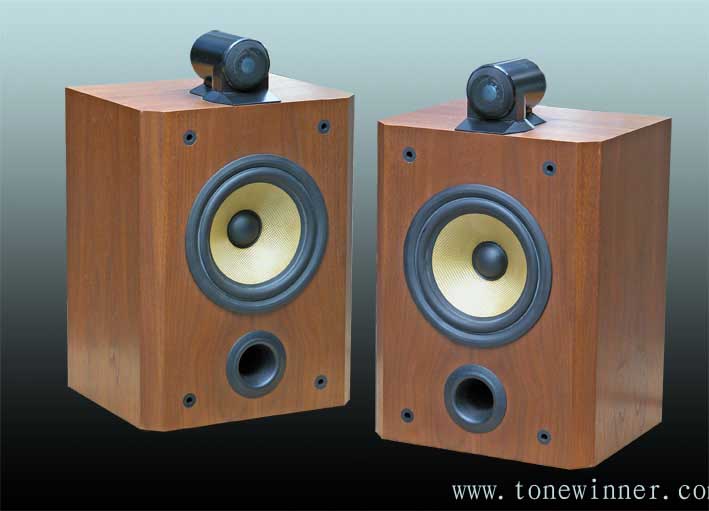

图十二:这是试听中配接的老款B&W805 图十三:这是试听中用的丹麦丹拿S1.4。


另外还选接了英国的经典名箱老老款B&W805。在漫长的试听校声过程中,给我留下较深印象的是在播 放苏菲.穆特的卡门幻想曲(CARMEN-FANTASIE片号437544-2)时,小提琴的音色被还原出非常悠扬通透的真实感。尤以1分36秒、2分40秒处的极高音,音色非但不刺耳,反而给人一种无比舒适柔顺、宁静致远的感觉,如丝如缎的高音细部纤细到音乐中的一丝一毫都无所遁形。在播放朱哲琴的《没有阴影的家园》片号:(上海音像02-94-338-00/A.J6)时,AD-3/AD-3D以极其清晰纯净的音质音色将丹拿S1.4推出了近十成火候,全方位的展现了朱哲琴那神秘、清纯、高吭婉转的歌喉。十分传神地再现了她那种只有面对冈仁波茨和昂拉仁错神山圣湖才能表现出来的冰清玉洁和充满激情与梦呓般传神、真假声转换吟唱的特异演唱技巧。句间非常细微的口形变换、换气喘息和齿音都历历在目,确有一种闻声见面的真实感。试听《绛州大鼓现场实录》编号:WAVE MOTION WMP GCD 010,那声压和声音的质感非常了得!其凌厉的程度可以用十二个字来形容:其声如雷、其势如虹、其浩如海,其烈如啸!特别是感受《秦王点兵》中的卒鼓、校鼓、将鼓、帅鼓、响板、钹、得锣的音色,其区别极其鲜明。鼓声虽然响成一遍,但各鼓间前后左右的定位奇准无比。尤以鼓阵左右前后侧中的小钹、响板、马铃、得锣定位最为明显,让人仿佛置身于鼓阵之中与鼓手一齐欢呼雀跃、和韵而舞。11秒时鼓声骤停,全场鸦雀无声,随后正后方传来一声惊天动地的炸响,在座诸位同仁都为这冷不丁的大鼓而赫然变色,明显感觉脚下的大地也在颤抖!所用部分试听CD软件见(图十四)。



图十四:这是我试听时所选用的部分HI-FI试音碟,有试人声的、有试古典弦乐的、有流行音乐、有爵士乐及蓝调、有极具震撼的电影音乐及音效等,试听还算时比较全面的! 总体来说:AD-3/AD-3D的声质音色与AD-2N非常相似,其音乐的解析力似乎还要好些!声音厚实丰润,音色甜美迷人且质感明晰。充盈着非常和谐悦耳、令人陶醉、使人深深的沉浸于其间的音乐氛围。它的高频延伸已达人耳的可听域之外,音质十分干净细腻,不仅柔和油润、阳光明媚中不乏晶莹剔透的空气感和丰富的堂音;中频厚实且音乐的质感与分析力均相当出色。总体表现属于质感绵密、量感充沛而又富于胆味的那种,水份感明显优于甲乙类功率放大器;低频的弹性和重量感相当确切,低频下潜深不见底。声音快速、刚劲有力、收发间绝不拖泥带水,人声极富鲜活感和感染力, 尤其是在表现浑厚磁性的男女中音如赵鹏的《人声低音炮》、蔡琴的《民歌蔡琴》之类声音更是该机的特长。总之,该机属于那种音乐味相当浓郁、听感十分平衡,音质非常宽松柔软,质感艳丽、一尘不染,空灵飘逸且非常人性化的音色。至于胆味,我觉得它甚至比不少胆机更有胆味,而且是有力量、有速度、有分析力的胆味。值得向广大有品位、对音质有很严格高要求,但又不喜欢功放体积太大、耗电过巨(相对AD-2N)、不愿投资过多的音响发烧友关注和收藏。 AD-3/AD-3D到目前为止,已获得广大音响玩家的欢迎和许多音响专业传媒的肯定,以下是该产品部分获奖牌:新窗口打开图片


总体评价:
优点:1.音质细腻,听感平衡,中频厚实,胆味浓郁,有不错的音乐解析力。 2.功率储备充足,推力强劲,低频质感强烈,弹性突出。 3.造型美观,端庄大方。
缺点:1.发热量大,耗电量大。 2.切换为纯后级状态使用时操作上不太方便。
