AD-2SE(包销)
甲类合并式功放旗舰
价格
¥12800.00
简介:AD-2SE是天逸精心优化和整合后鼎力铸造的高档合并式甲类功放,采用全平衡传输放大电路,造型端庄大器,霸气十足,尽显王者风范,旗舰之尊。机身线条优美流畅,整体金属件被打磨的珠圆玉润,加工工艺水准相当精细,机内布局讲究,用料高档,更彰显出态雍容高贵的气质。是天逸公司具有里程碑意义的形象级HI-END力作。
  • 产品介绍
  • 性能参数
  • 经典评测
  • 服务支持
  • 用户评论(87)




AD-2SE甲类合并式功放旗舰概述




一、外观特点

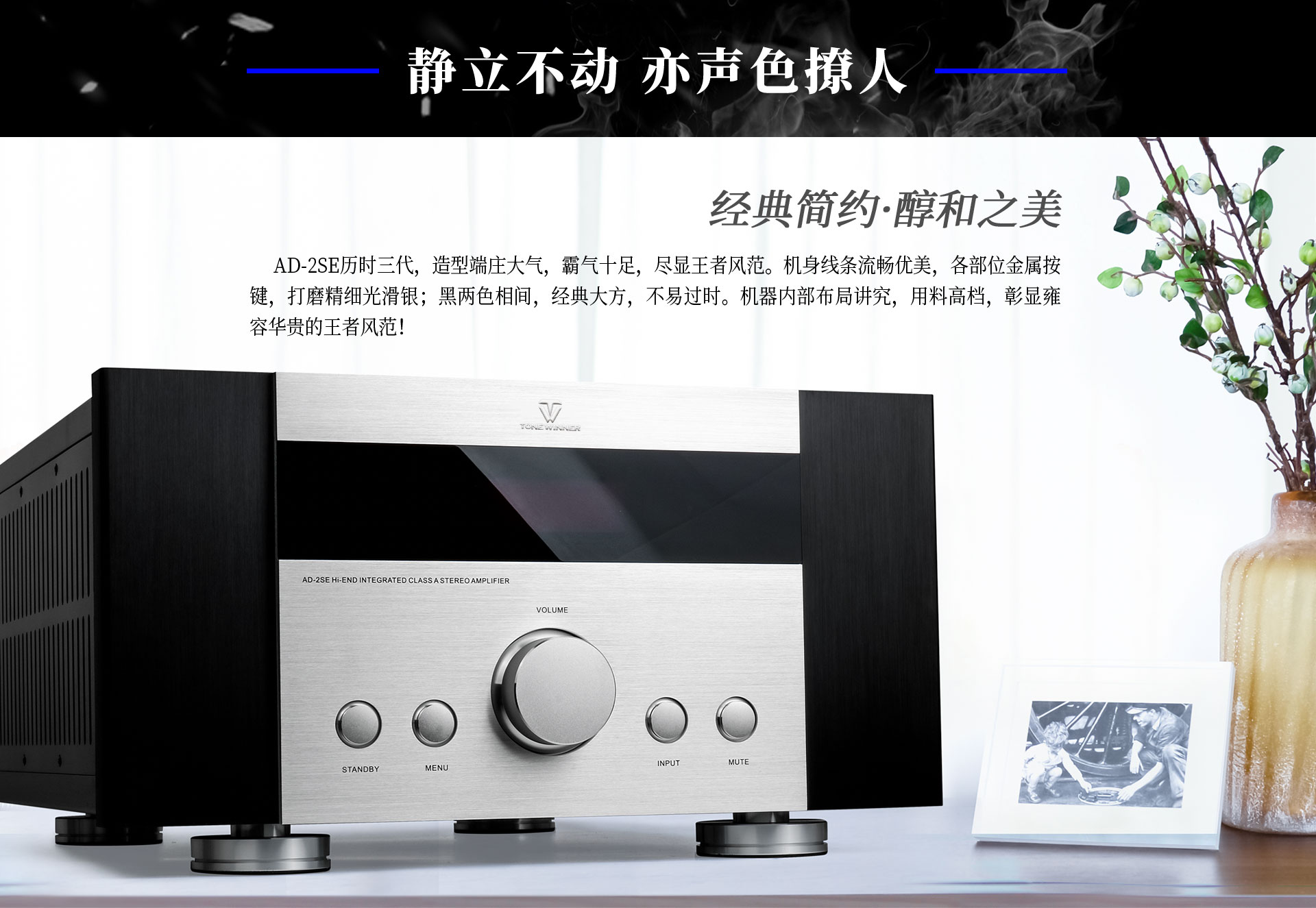

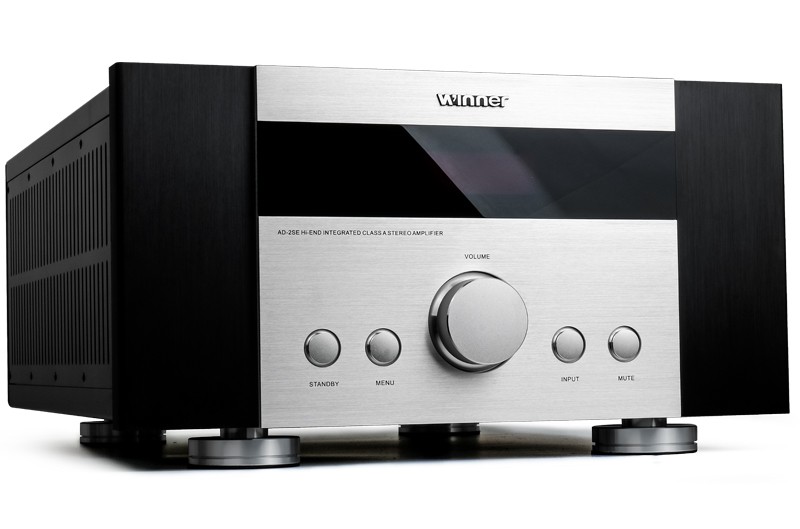

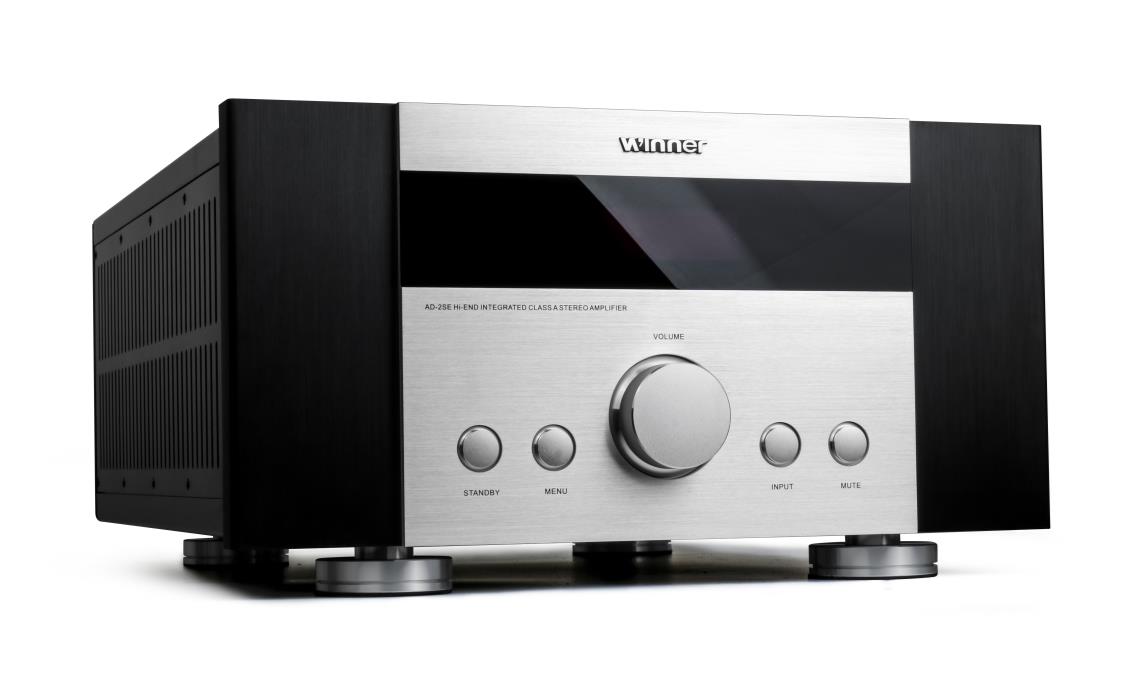

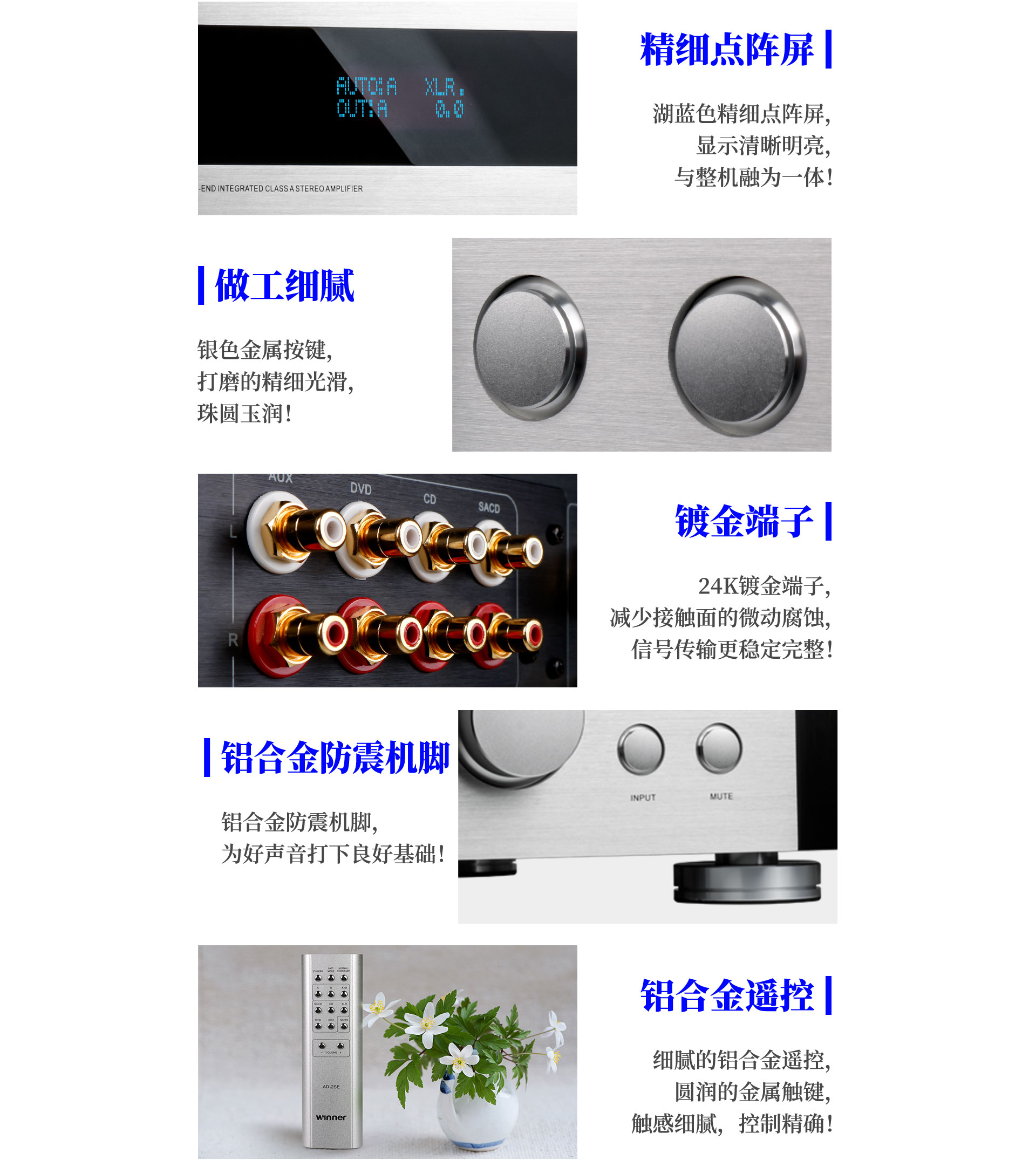

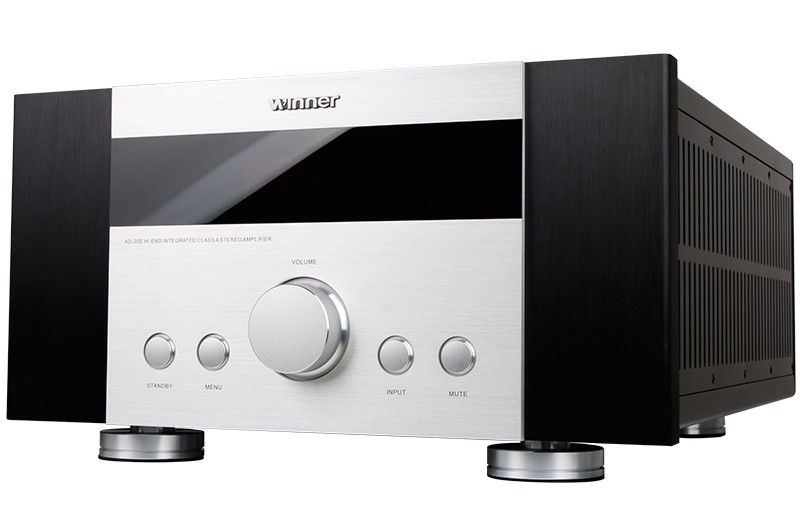

简洁流畅的金属线条,全身披挂的黑白色铝合金铠甲,标志性的近百斤的体重,很好的诠释着纯甲类的特征。而硬朗挺拔有如西楚霸王的高大威猛,细腻温润的湖蓝色液晶点阵数码显示屏,又让这铁甲硬汉平添了几许温润的柔情,更让有纯甲情结的音响发烧友们一见钟情。


 二、电路及用料设计

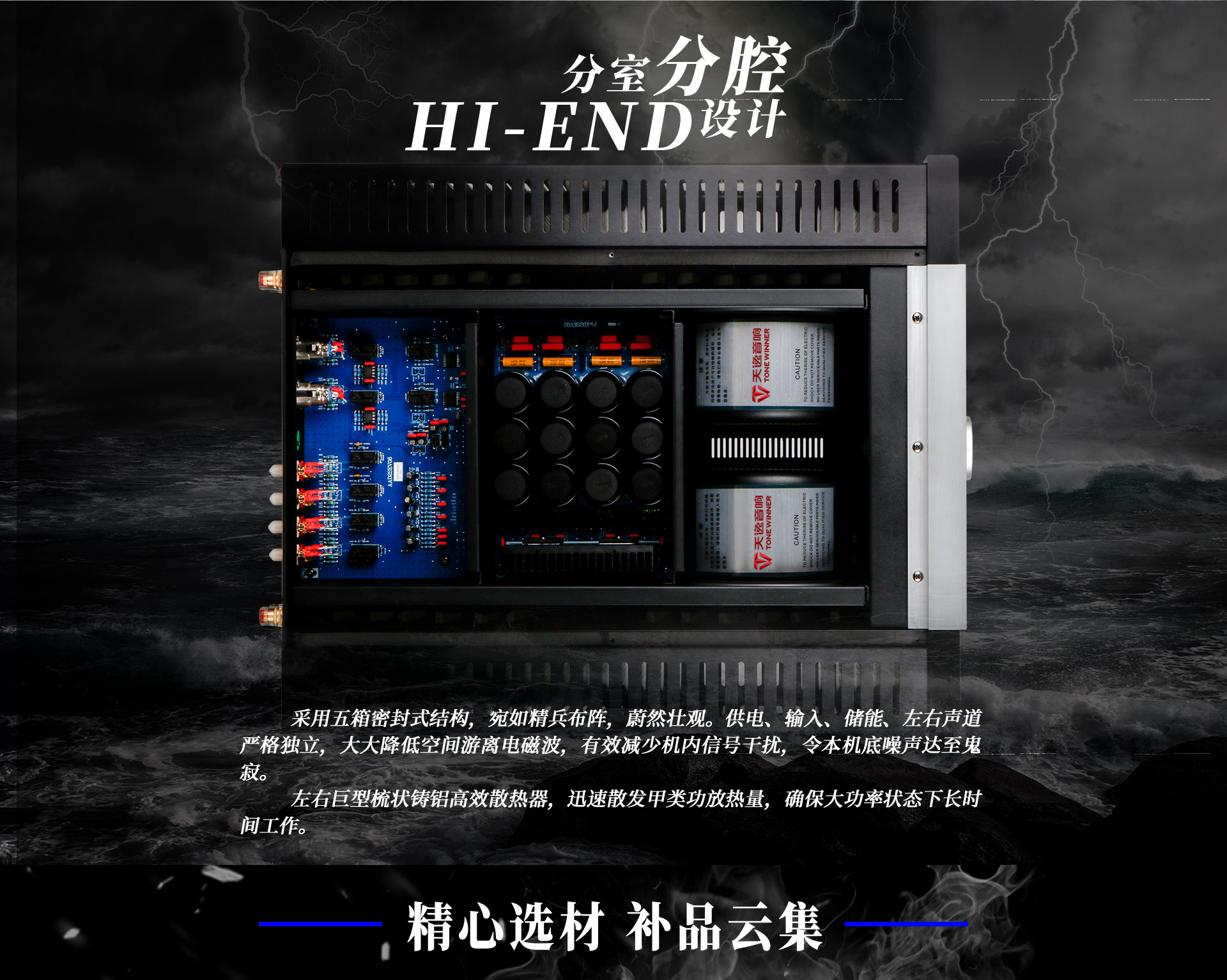

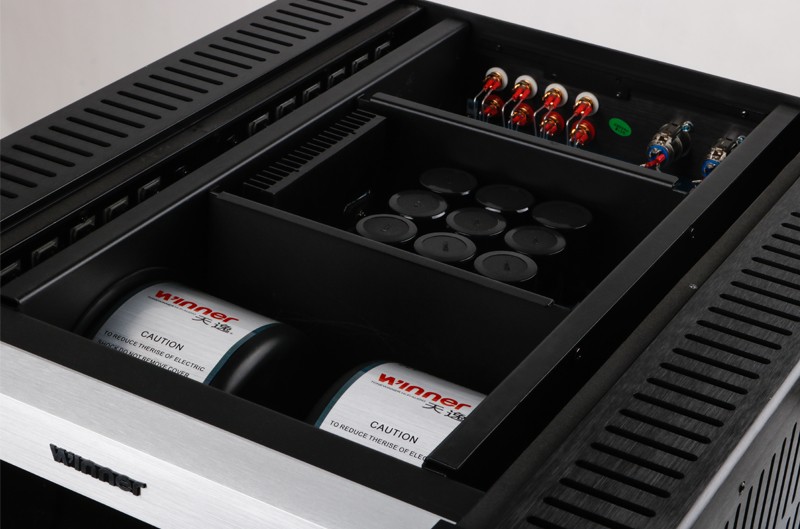

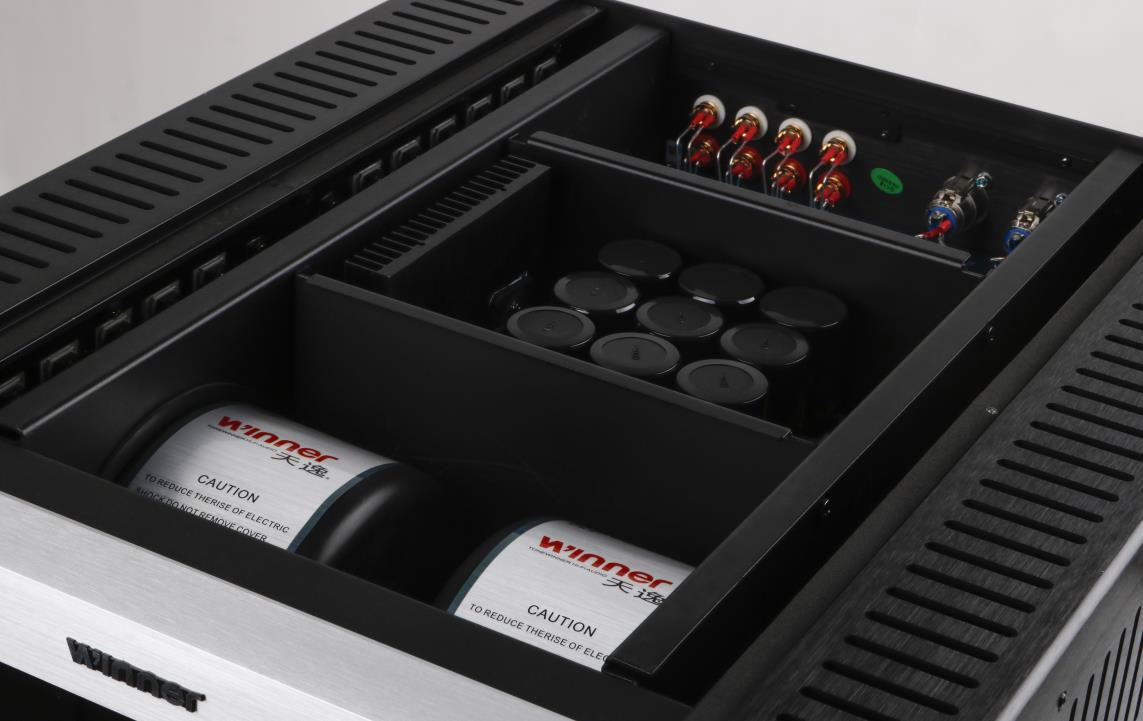

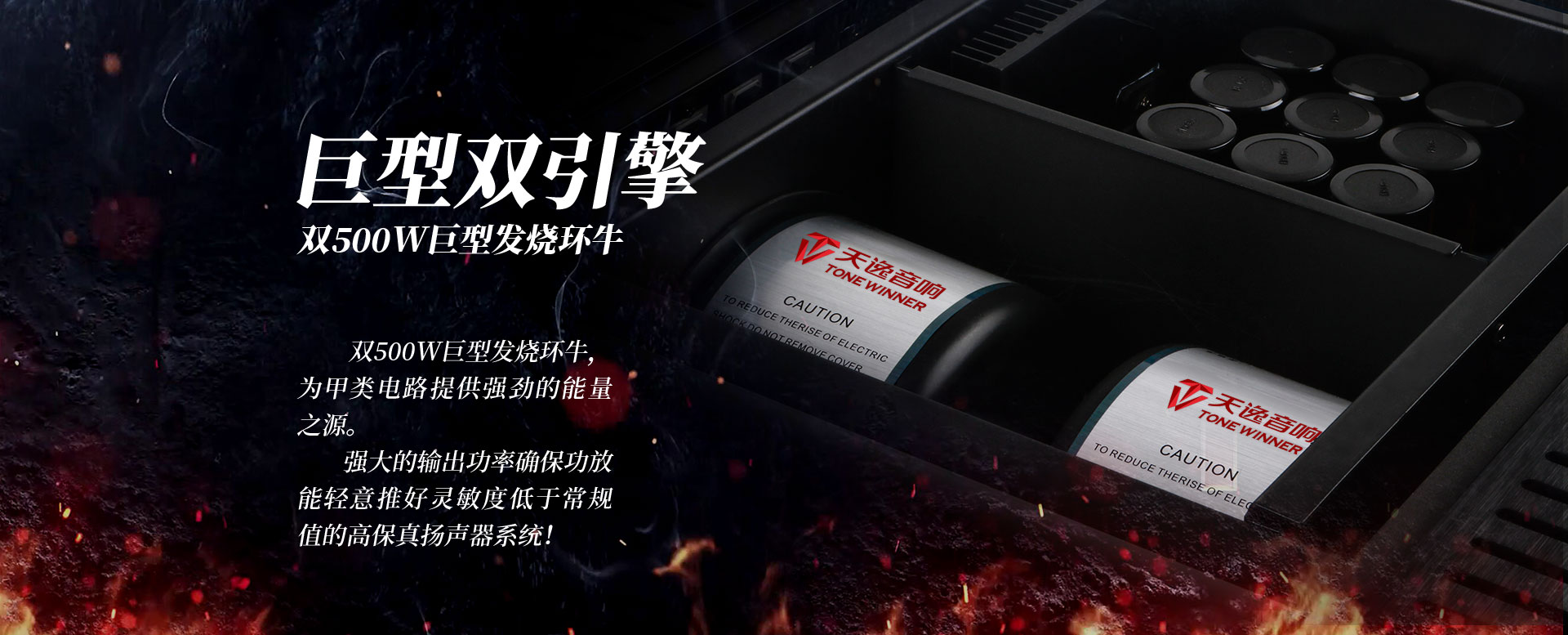

AD-2SE总共有5大块电路板,从头至尾为电源整流滤波大水塘(容量大的电容)、左右声道放大电路板、输入前级放大电路板和整机显示控制板,各部分电路板分别安居于各自的屏蔽空间,工艺整洁,视觉效果相当清爽!机器前部两个500W的环型电源变压器相对而坐,以获得整机的重量平衡并为甲类电路提供强劲的能力之源。

居于整机正中央的主电源板,12只12000μF/63V的定制滤波电容和带散热器的整流全桥堆,采用了整齐的矩阵式对称排列手法布局,无论在体积、重量和色彩搭配上,都让人眼前一亮:颇具有份量而阵容精锐、蔚然壮观。

该机的前级为获得最佳的信号切换分离度,选用了高度密封的无音染继电器作为音源切换,并特别选用了优质全密封防尘电位器作为音量控制,在最易受到干扰的音量开关和讯源切换部分,则施以全金属罩屏闭。从而使得整机的抗干扰能力、信噪比等关键指标,得以最大限度的提高。

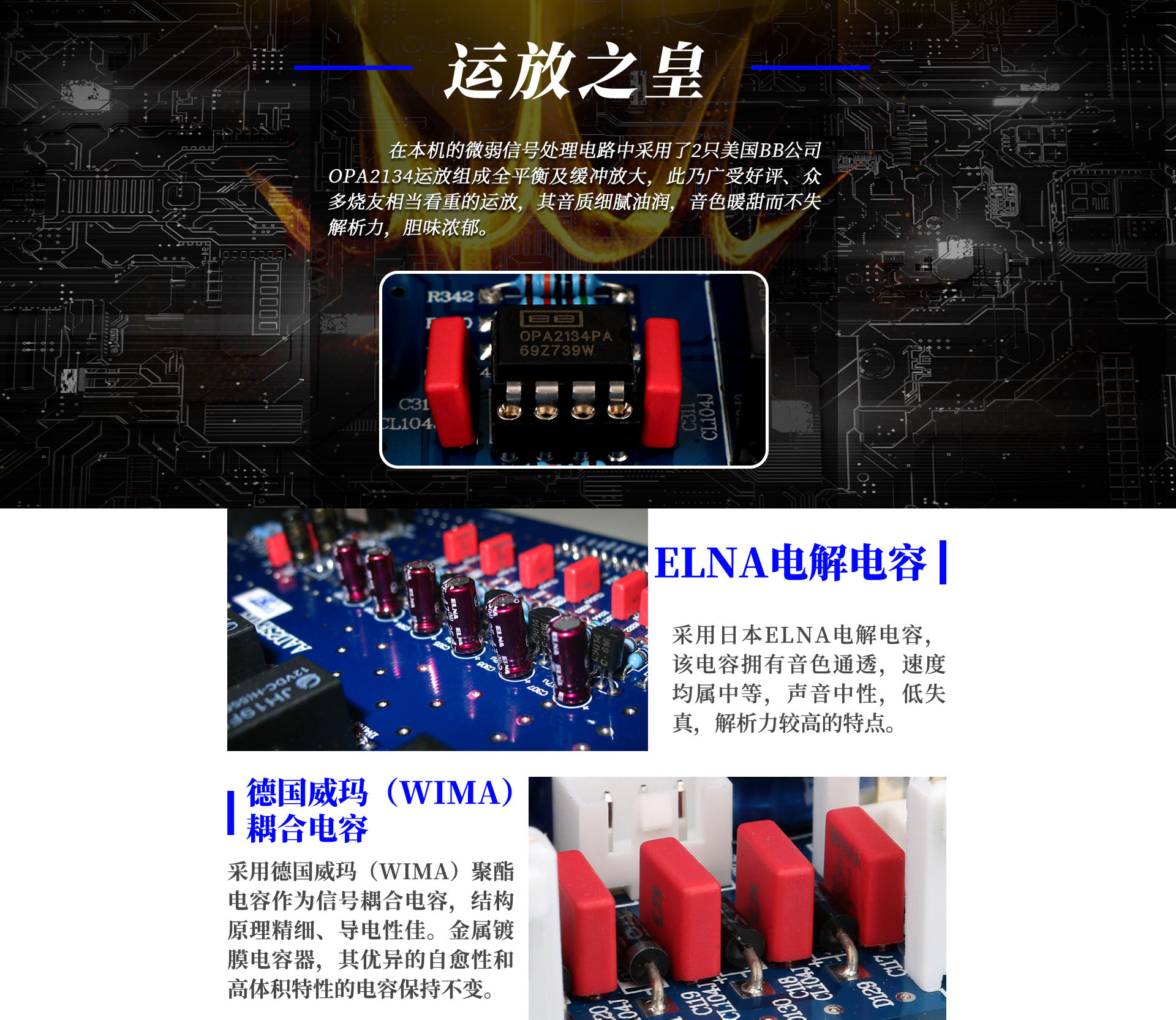

电路上,AD-2SE为确保最佳的音质音色和尽可能高的信噪比指标,前级放大不惜成本选用了当今倍受好评的美国原装靓声运放OPA2134,并采用了双4脚镀金插座连接形式,以方便发烧友日后的摩机升级换代。后级放大输入级采用了镜像菱形对称差分输入方式,并在电压放大级采用了著名的CASCODE电路及恒流源负载,从而能令信号的相移减至最小、频率响应宽阔。末级的功率输出级,左右声道各选用了12对150W的安森美NJW0281G/NJW0302G大功率管(整机共用了48只)并联输出!

用料、制作方面,除上述之外,机内所有的电阻均选用优质五色环金属膜电阻。在可能影响音质的主要通道,则选用了备受好评的优质MKP聚丙稀电容。其余如电压放大和电流放大、独立分别供、不超过3%误差的功率管精密配对、远离大电流的弱信号隔离技术等,均为Hi-Fi的大手笔。



三、关键技术表述

关键技术还是该机所独有的“全平衡传输及放大方式”。众所周知,放大器的设计通常有两种信号传输放大方式:一种是为非平衡式信号传输放大,绝大多数的中档甚至中高档功放都是采用这种方式。这种传输方式的优点就是成本低、结构简单实惠,但却极容易拾取到外来的干扰信号,从而在一定的程度上影响音质的保真度。另一种则是平衡传输放大方式,这种线路形式主要有4种类型,即:利用音频变压器倒相方式、采用负反馈倒相方式、采用反相变换方式及差分放大方式。其中,差分放大方式是最完美的,但其差分管必须严格配对,对差分放大电路的设计和元器件的选用等提出了较高的要求,制作难度非常大、成本也很高。凡采用平衡传输放大方式的功率放大器,就算机内存在任何可能产生干扰的信号成份,也能在放大器的终端(热端和冷端)叠加时自动地抵消,唯有至真至纯的音乐信号驱动扬声器发声。换言之,平衡传输放大方式是高等级功放实现高保真重放的一种必备设施。

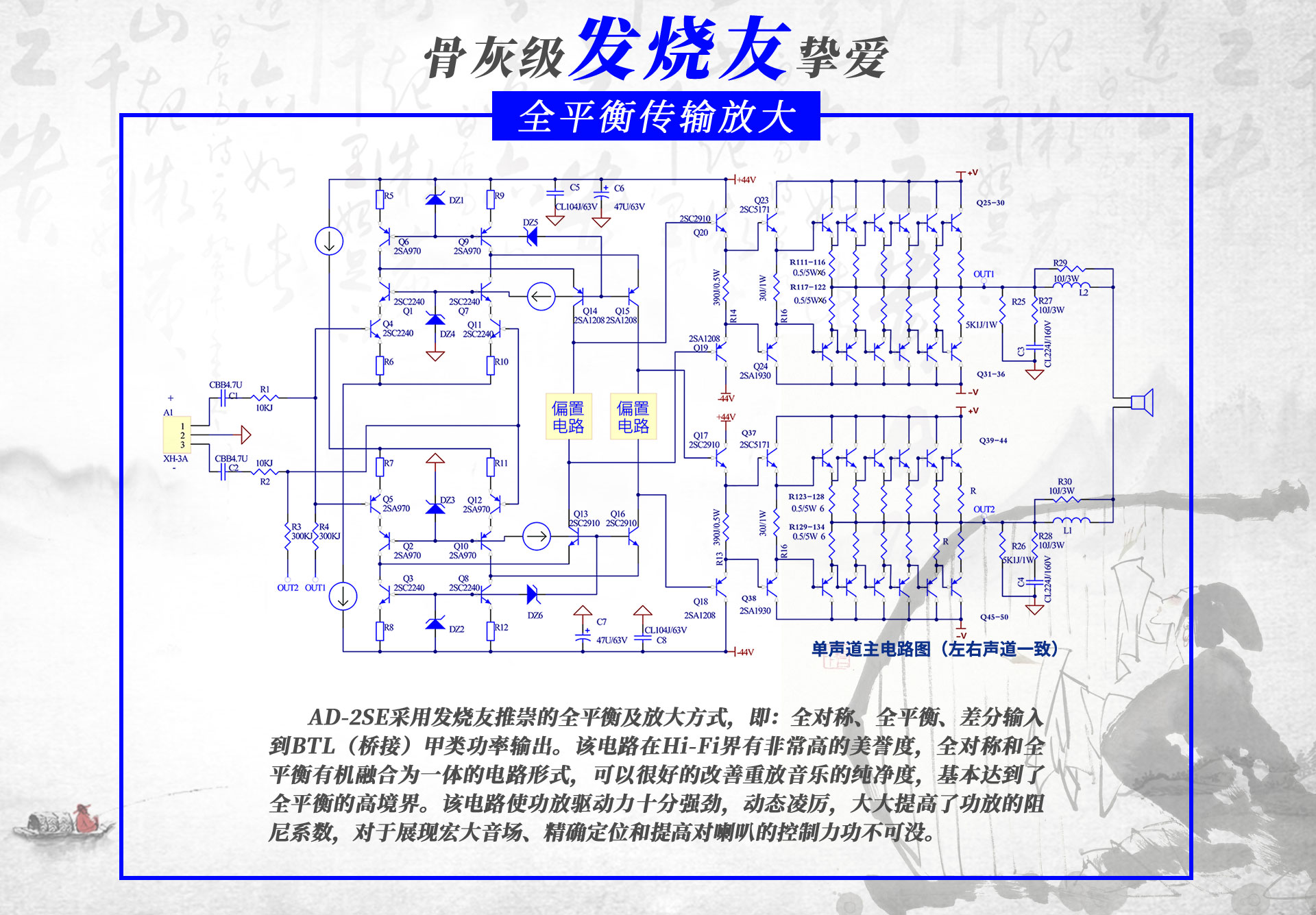

海外堪称Hi-End的极品功放几乎都采用了平衡传输放大方式。AD-2SE的电路设计,坚持沿用了音响界最为推崇的平衡传输及放大方式,这种线路是彻头彻尾完全平衡的传输放大方式。即:全对称、全平衡、差分输入到BTL(桥接)功率输出。这样将全对称和全平衡有机的融合为一体的电路形式,极大的改善了重放音乐的纯净度,也基本达到了全平衡的至高境界。为此朋友们可以看到,由非平衡――平衡转换电路输入的热端信号分别由Q1/Q4/Q6/Q7/Q9/Q11(冷端由Q2/Q3/Q5/Q8/Q10/Q12)组成的共射基极(Cascode)+ 菱形电流镜像差动放大电路担纲小信号放大,接下来输入到第二级,热端这时有由Q14和Q15(冷端由Q13和Q16)组成差分电压放大电路。接下来,本机的主要增益来自于电流输出级,该级采用三级达林顿的差分BTL功率输出电路,这种输出电路的驱动力十分强劲,动态凌厉,大大提高了功放的阻尼系数,对于展现宏大音场、精确定位和提高对喇叭的控制力功不可没。而且减小了对电压放大级的影响,对进一步提高电压放大级的线性起到非常重要的作用。该机功率每声道用了12对150W的安森美NJW0281G/NJW0302G大功率管。

对于安森美半导体这个品牌,可能一些音响发烧友感到陌生,但如果说到摩托罗拉就知道啦。事实上,安森美半导体的前生就是摩托罗拉半导体元件事业部。是1999年从摩托罗拉分离出来单独上市而组建成为安森美半导体公司的,所以习惯上大家仍然将安森美的管子叫成摩托罗拉的,在此特别说明一下。

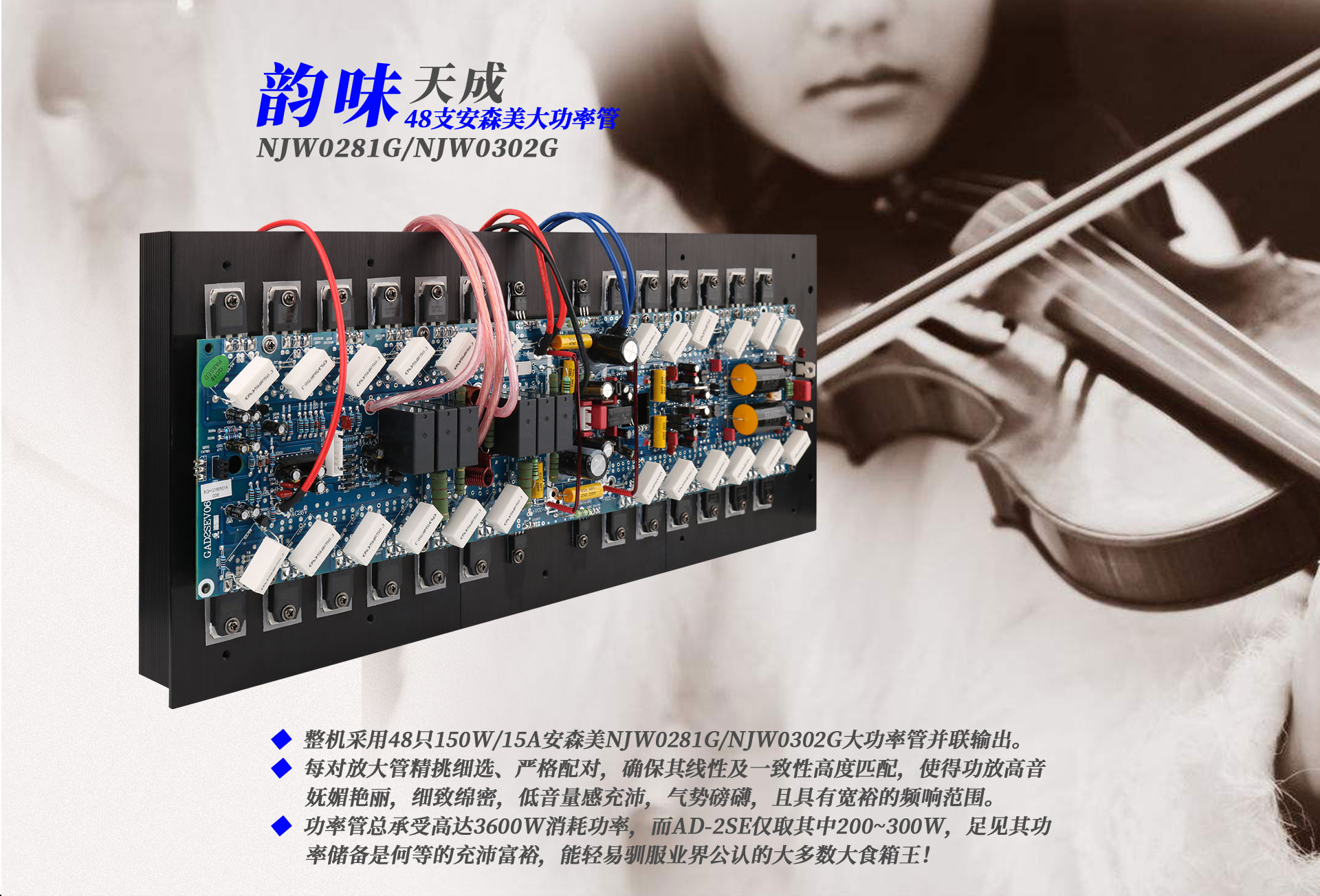

AD-2SE每声道使用12对安森美NJW0281G/NJW0302G大功率管,这款大功率对管是安森美专门为音频功率放大器专门开发的150W/15A大功率管。据实际测试证实其增益线性度是目前同类管子中最高等级的。从厂家提供的测试数据看也有理由相信它的音质音色是非常出色的。而且这对管子相互之间的配对性能非常出色,一致性非常好!易于大量配对筛选且线性度好,增益较高,可以使输出信号有更高的放大比率。同设计工程师通过对天逸常用的东芝2SC5200/2SC1943、东芝2SC5198/2SA1941、以及美国仙童FJL4315/FJL4215等几种大功率管严格试听和比对,一致认为安森美NJW0281G/NJW0203G的音质是最好的,音质细腻,声音的密度感相当的确切:声音非常的浓密且颗粒感极其细幼,声音的重量感极高。音乐的中气很足,频率响应很宽,高频的延展也去得很高,细节和堂音非常丰富。低频的量感和力度也很好,有一种大气磅礴的气势!尤其值得一提的是表现人声更显得成熟稳重,可谓张弛有度,并有较为明显的磁性感,声音的速度不错且相当的妩媚和艳丽!音色为中性略略偏一点甜暖,很有贵气。最可观的是工作电流在较大范围内变化时表现相当一致,不会象东芝管大电流时线性变差,也没有东芝管工作在甲类大电流时中高频声音较暖较厚但略为发暗、低频量感十足但力度略显偏软的特点。但相比之下,该大功率管的成本最高。但为保证AD-2SE新旗舰应有的品质和更好更靓的音质,天逸这次毫不犹豫的选择了本次AB试听对比声音最好的NJW0281G/NJW0302G。并以每声道12对这种靓管组成阵容豪华的功放输出级,整机用上了配对误差不超过3%的48只管子!并将这48只大功率管均匀紧固在庞大的全铝合金整机一体化散热器上(图),以充分保证了该机工作在纯甲类状态时的温升在安全范围内。须知AD-2SE的这48只大功率管总共可承受7200W的消耗功率。试想,以24对功率管(共7200W)的功率,仅取其中的区区二、三百瓦,足见AD-2SE的功率储备是何等的充沛富裕!AD-2SE按8欧负载计算,其输出功率仅为200W,但是厂方保证:在负载为4欧时输出能达到370W!因此,它在8欧时的输出功率虽不是很大,但它却可以轻易推好阻抗很低、灵敏度低于常规值很多的出名难推的好扬声器系统!如著名难推的英国贵族ProAc、 ATC和丹拿等,都不在话下。




四、声音特性

播放《长发妹》、《蓝雨衣》、《民歌蔡琴》等女声时,AD-2SE将克里斯泰尔·盖尔(Crystal Gayle)的歌声表现得非常纯净澄彻,非常富于磁性;伴奏的吉它、钢琴、SAX声音通透见底。与Crystal Gayle晶莹通透的歌声相映生辉;而在播放《蓝雨衣》时,詹尼芙.袄妮斯的声音被极为准确的还原成明亮而温暖,独具魅力的发烧女声。至于蔡琴:AD-2SE所表现出来的声音是我再熟习不过的声音了,这种声音我在AD-3上早已耳熟能详:醇厚、磁性、质感、清晰、沧桑……四种音箱,各有韵味,绝对没有推不动得遗憾发生。



五、产品主要性能指标

声 道 数:2

信噪比:≥95dB(A计权) 频响范围:20Hz-100KHz(+1/-3dB)

总谐波失真:≤0.05%(1KHz,正常工作条件)

每声道输出功率:200Wx2(8Ω,THD=1%,1KHz)

额定阻抗:

音频解码格式:模拟两声道 视频解码格式:无

分 离 度:≥75dB 整机增益:>40dB

产品材质:铝合金

外观颜色:银色

整机尺寸:450×220(238)×530(580)mm(宽×高×深)

包装尺寸:755×425×639mm(宽×高×深)

净 重:45.4kg

 毛 重:49.55kg

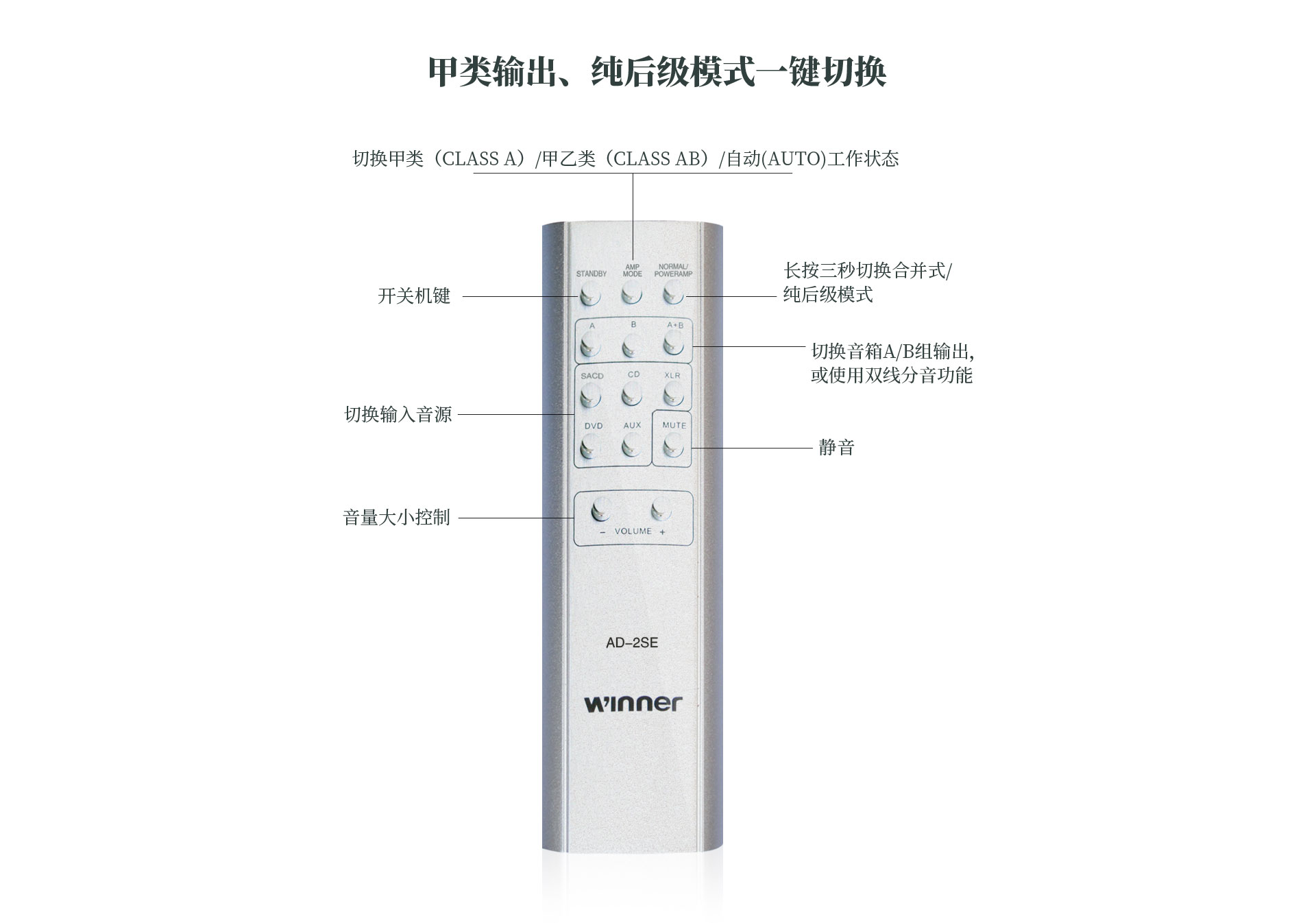

随机附件:遥控器X1,电源线x1,小改刀x1,电池x2

适用场合:客厅、听音室、会所、演示厅等高品质音乐的场地



*更多精彩介绍请点击【经典评测】了解。

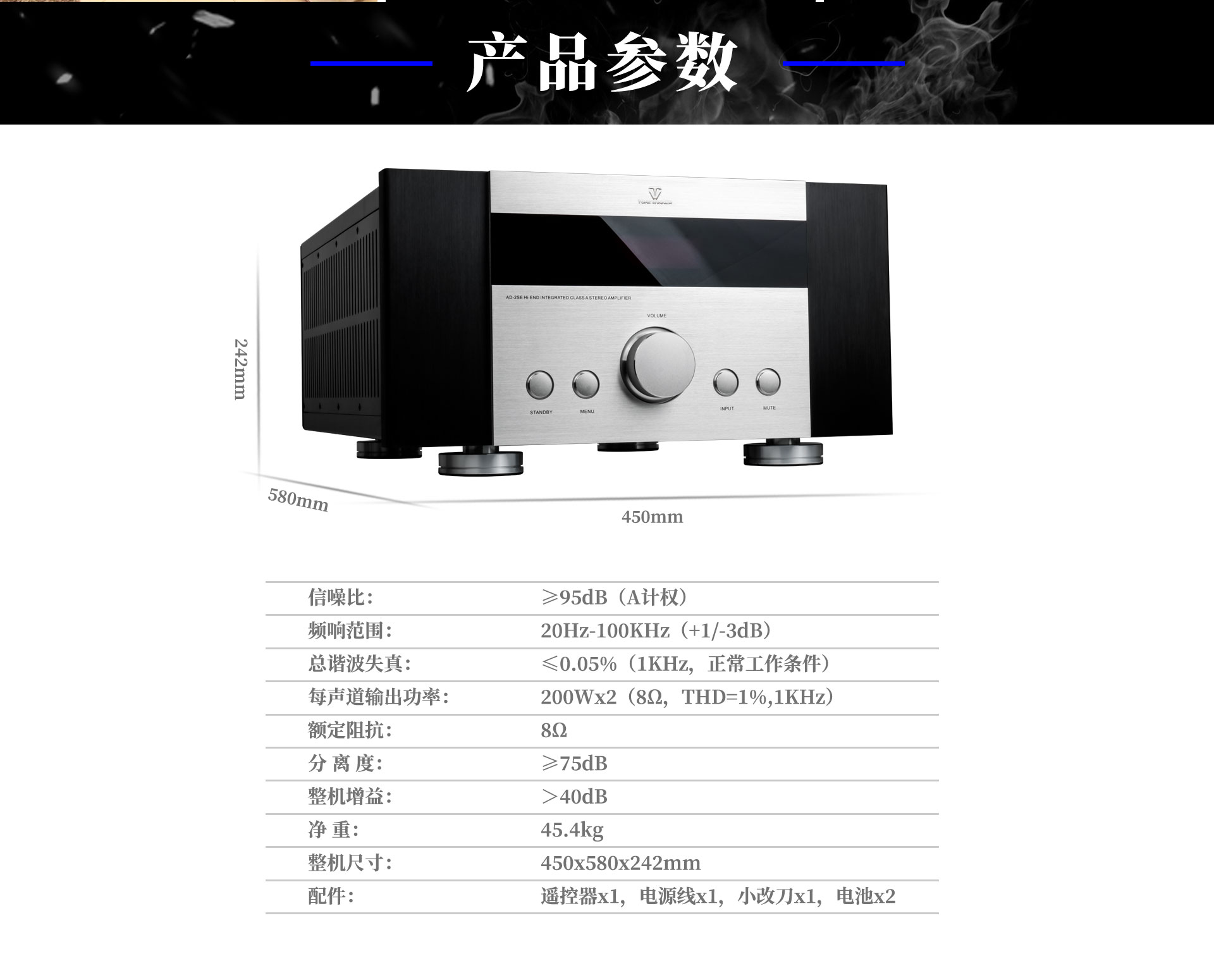

产品性能参数
产品型号:AD-2SE 声 道 数:2
信噪比:≥95dB(A计权) 频响范围:20Hz-100KHz(+1/-3dB)
总谐波失真:≤0.05%(1KHz,正常工作条件) 每声道输出功率:200Wx2(8Ω,THD=1%,1KHz)
额定阻抗:8Ω 电源电压:  /
音频解码格式:模拟两声道 视频解码格式:无
整机功耗: ≤66W

待机功耗: /

分 离 度:≥75dB 整机增益:>40dB
支持协议:  / 产品材质:铝合金
外观颜色:银色 整机尺寸:450×220(238)×530(580)mm(宽×高×深)
净 重:45.4kg 包装尺寸:750×425×639mm(宽×高×深)
毛 重:49.55kg 随机附件:遥控器X1,电源线x1,小改刀x1,电池x2
适用场合:客厅、听音室、会所、演示厅等高品质音乐的场地
