天逸新旗舰AD-2SE HIFI合并式甲类功放的技术及工艺特点



 传闻天逸推出2008 Hi-Fi合并式甲类功放已经有一段日子了,网络上关心这款天逸新旗舰的朋友很多,但网上甚至专业音响刊物上有关这方面的详细资料和评测却很少。事实上,时过9月上旬,这款大家期待已久的天逸旗舰仍“犹抱琵琶半遮面”,还真有点“千呼万唤始出来”的羞涩。当笔者得知第一批产品已经正式下线入库时,已经快11月了,为一睹AD-2SE的风采,立即到库房随即抽样一台送到家中试听,企图尽可能准确的将AD-2SE的电路特点、机内用料情况、工艺水平、声音特点和音色取向、以及搭配推荐心得等在这里给大家作一个较为详细的介绍,希望能在点点滴滴上帮助您更多的了解有关AD-2SE更详尽的情况,呵呵。
      和AD-2N一样,这是一款重量惊人的“巨无霸”功放,体积和重量都超出一般的功放很多,为保证发货时经过长途运输颠簸后不至于损坏,天逸的这一类重量级产品都采用了加多加厚加强软性填充物,并采用了结实的牛皮纸板双纸箱包装等方式。这种包装方式的可靠性在重量级的产品如AD-2N、AD-3、AD9800等的安全运输过程中得到了可靠的验证。

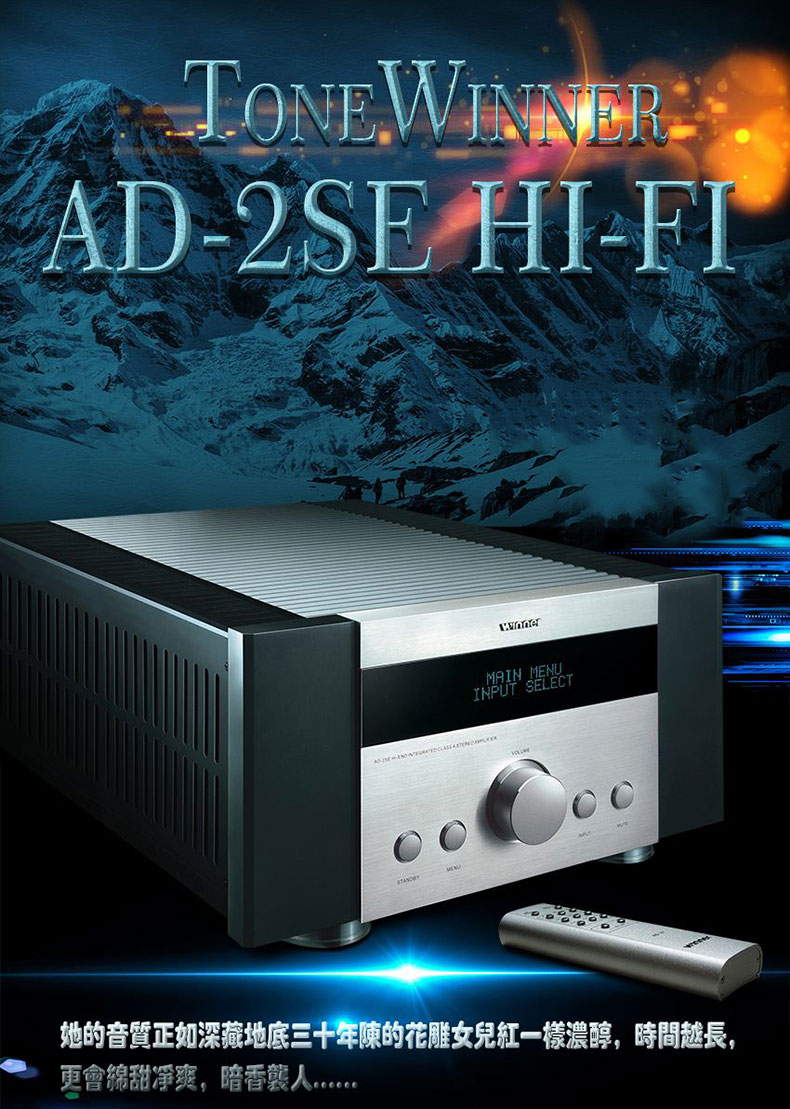

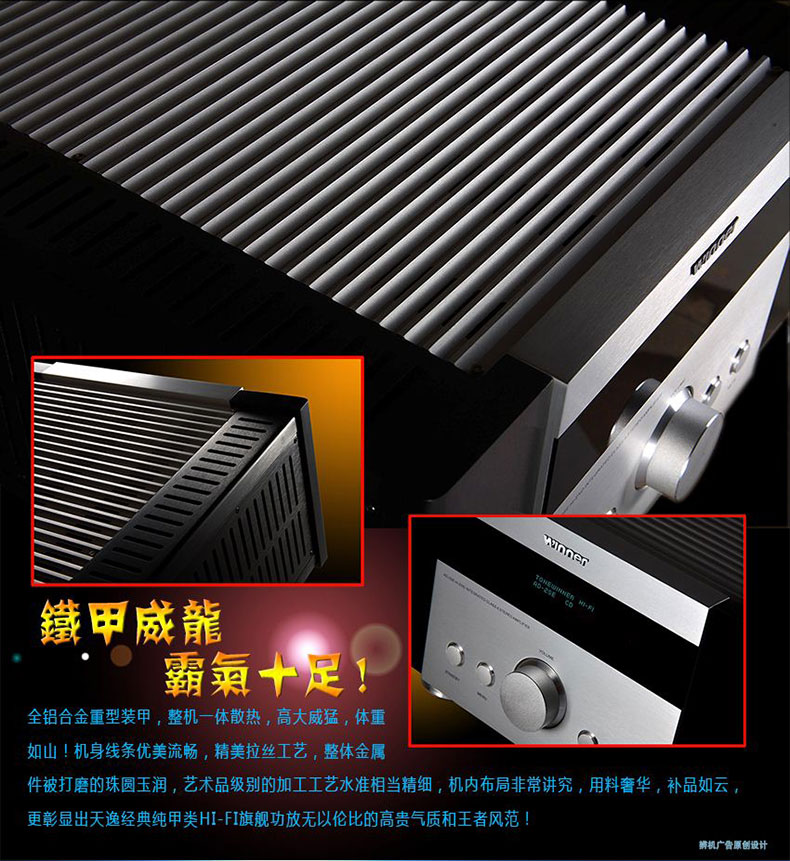

      宏观来讲:AD-2SE是被天逸的设计师和掌门人寄予厚望的旗舰级产品,该机是在天逸一代名机AD-2N的基础上,对整机电路、排版布线工艺、用料情况等进行重新评估和论证,并经过进一步的研发和补充、完善整合后精心设计的2008年最新的HI-FI旗舰级纯甲类功放。在笔者的眼中,该功放无论造型、做工、体积、重量、电路、元器件用料方面都绝对称得上端庄大器,霸气十足,的确有王者风范。机身的线条优美流畅,整体金属件也被打磨的非常细腻和光滑,有不错的机械加工工艺,其水平的确够得上天逸的旗舰机水平。




  特别是开盖细看:AD-2SE机内的布局真的称得上十分讲究,且用料高档(明显比AD-2N高档),元器件的排列整齐划一,泾渭分明。高大威猛的外观形象配上光洁温润的机身、黑白分明的美学风格、淡淡的湖蓝色精细液晶点阵资讯显示系统,大大提升了该机的科技含金量和视觉效果,更彰显出雍容高贵的整体气质。因而被天逸公司称作是2008年具有里程碑意义的形象级力作也是不无道理的。
但个人以为:它的外观设计虽然可以褒奖,但却少了一些新鲜和时尚的元素,几年下来,多少还是有点“审美疲劳”的感觉,这也许是有点美中不足。但反观一些世界名牌:如大名鼎鼎的麦景图、贵丰、音乐之旅、杰夫.罗兰等等,无不几十年如一日的坚持沿用“老面孔”。这让我想起一句老掉牙的广告语:“因为经典,所以永恒”!我想天逸也许正是想走这条艰难的品牌定位的路子吧?只是这条路好遥远好艰难!其间需要付出的心血和精力不知有多少?任重道远啊,努力吧!

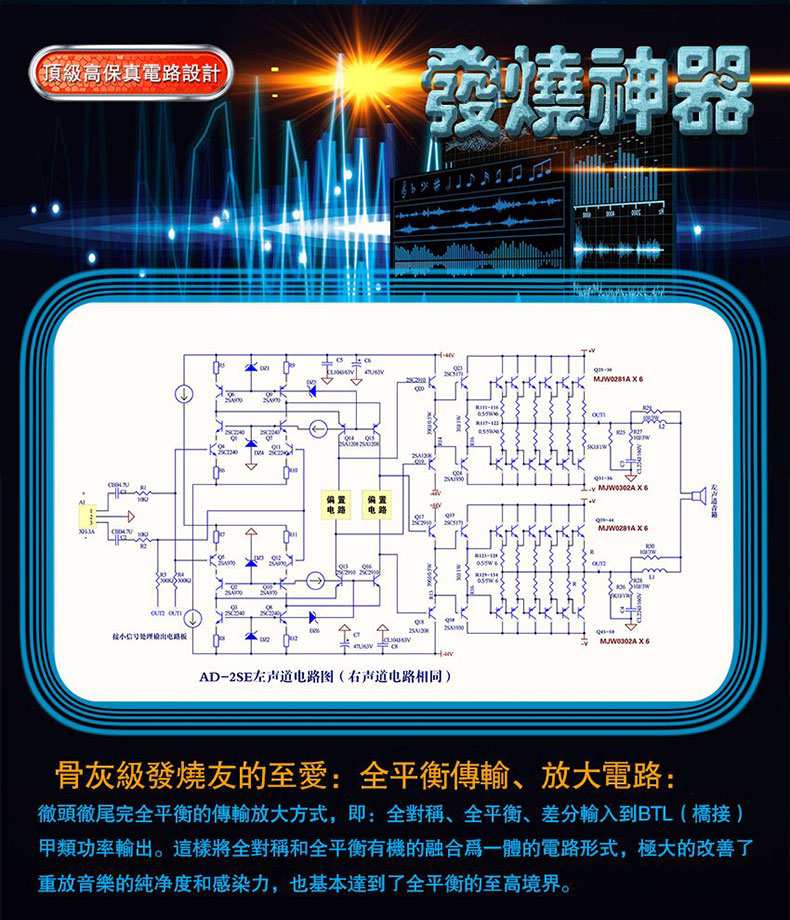

       严格来说,从AD-2到AD-2N、AD-3到AD-2SE,这几款功放的重头戏就在于电路设计相当的优秀。电路虽然比较复杂,但基调几乎如出一辙,将其电路结构理清楚之后,实际上还是比较简单的。以下就是笔者根据原机电路简化画出来的AD-2SE主功放电路原理图。由此图可见,输入级由Q1/Q4/Q6/Q7/Q9/Q11组成非常经典的共射基极(Cascode)+ 菱形电流镜像差动放大电路,该电路俗称X型差分镜像放大电路。它的优点是动态大、驱动力强、转换速率高、谐波失真小、低噪音、瞬态响应好、线性度高、频率特性非常不错。共射基极(Cascode)电路的加入,可以更好的提高放大器的频率带宽,尤其是提高高频时的线性度,使高频响应更好,延展更高,高频的音乐解析力更佳,声音更见细腻和油润透明。




  事实上,对于一台性能优异的高保真功放(尤其是顶级大功率纯甲类功放)而言,小信号放大电路是非常讲究的,是整机信号流通的源头,也是最考设计师水平的。处理得当,不仅整机的信噪比会很高,频率响应很宽,瞬态失真、相移失真、谐波失真和非线型失真都会很小。AD-2SE的设计师深谙此道,从选材配对、设计布线到调试都下了很大功夫。本机所设计的小信号处理电路失真度指标已经达到基本可以忽略的程度,而频响指标更是直逼MHz,噪声更是低至微伏级,指标和听感都相当令人满意。




  但这并不是AD-2SE最关键技术,关键技术还是该机所独有的“全平衡传输及放大方式”。众所周知,放大器的设计通常有两种信号传输放大方式:一种是为非平衡式信号传输放大,绝大多数的中档甚至中高档功放都是采用这种方式。这种传输方式的优点就是成本低、结构简单实惠,但却极容易拾取到外来的干扰信号,从而在一定的程度上影响音质的保真度。另一种则是平衡传输放大方式,这种线路形式主要有4种类型,即:利用音频变压器倒相方式、采用负反馈倒相方式、采用反相变换方式及差分放大方式。其中,差分放大方式是最完美的,但其差分管必须严格配对,对差分放大电路的设计和元器件的选用等提出了较高的要求,制作难度非常大、成本也很高。凡采用平衡传输放大方式的功率放大器,就算机内存在任何可能产生干扰的信号成份,也能在放大器的终端(热端和冷端)叠加时自动地抵消,唯有至真至纯的音乐信号驱动扬声器发声。换言之,平衡传输放大方式是高等级功放实现高保真重放的一种必备设施。海外堪称Hi-End的极品功放几乎都采用了平衡传输放大方式。AD-2SE的电路设计,坚持沿用了音响界最为推崇的平衡传输及放大方式,这种线路是彻头彻尾完全平衡的传输放大方式。即:全对称、全平衡、差分输入到BTL(桥接)功率输出。这样将全对称和全平衡有机的融合为一体的电路形式,极大的改善了重放音乐的纯净度,也基本达到了全平衡的至高境界。为此朋友们可以看到,由非平衡――平衡转换电路输入的热端信号分别由Q1/Q4/Q6/Q7/Q9/Q11(冷端由Q2/Q3/Q5/Q8/Q10/Q12)组成的共射基极(Cascode)+ 菱形电流镜像差动放大电路担纲小信号放大,接下来输入到第二级,热端这时有由Q14和Q15(冷端由Q13和Q16)组成差分电压放大电路。接下来,本机的主要增益来自于电流输出级,该级采用三级达林顿的差分BTL功率输出电路,这种输出电路的驱动力十分强劲,动态凌厉,大大提高了功放的阻尼系数,对于展现宏大音场、精确定位和提高对喇叭的控制力功不可没。而且减小了对电压放大级的影响,对进一步提高电压放大级的线性起到非常重要的作用。该机功率每声道用了12对150W的安森美MJW0281A/MJW0203A大功率管。




  对于安森美半导体这个品牌,可能一些音响发烧友感到陌生,但如果说到摩托罗拉就知道啦。事实上,安森美半导体的前生就是摩托罗拉半导体元件事业部。是1999年从摩托罗拉分离出来单独上市而组建成为安森美半导体公司的,所以习惯上大家仍然将安森美的管子叫成摩托罗拉的,在此特别说明一下。

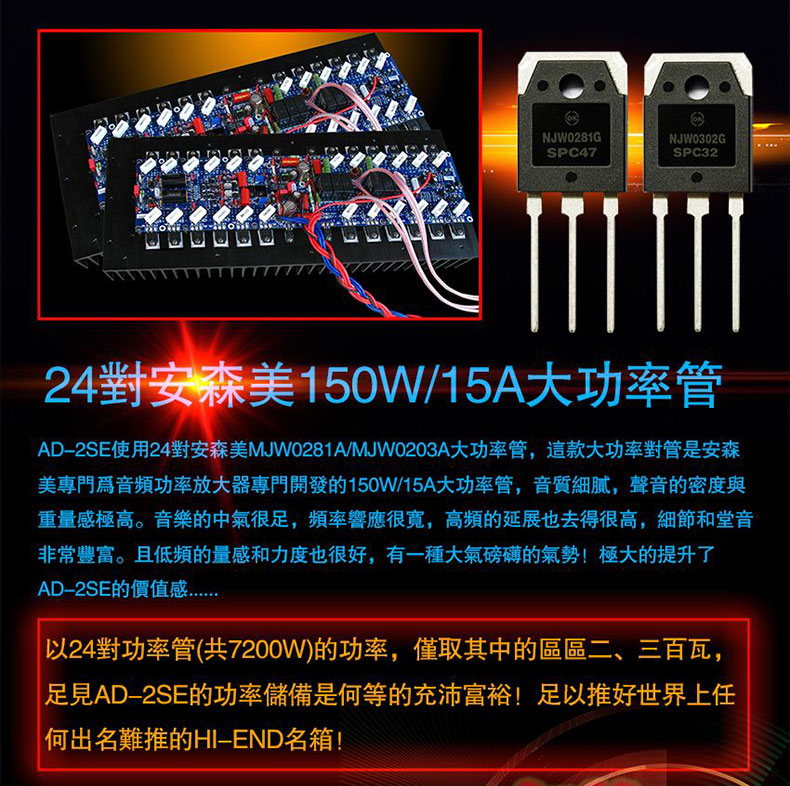

        AD-2SE每声道使用12对安森美MJW0281A/MJW0203A大功率管,这款大功率对管是安森美专门为音频功率放大器专门开发的150W/15A大功率管。据实际测试证实其增益线性度是目前同类管子中最高等级的。从厂家提供的测试数据看也有理由相信它的音质音色是非常出色的。而且这对管子相互之间的配对性能非常出色,一致性非常好!易于大量配对筛选且线性度好,增益较高,可以使输出信号有更高的放大比率。笔者会同天逸的设计工程师通过对天逸常用的东芝2SC5200/2SC1943、东芝2SC5198/2SA1941、以及美国仙童FJL4315/FJL4215等几种大功率管严格试听和比对,一致认为安森美MJW0281A/MJW0203A的音质是最好的,音质细腻,声音的密度感相当的确切:声音非常的浓密且颗粒感极其细幼,声音的重量感极高。音乐的中气很足,频率响应很宽,高频的延展也去得很高,细节和堂音非常丰富。低频的量感和力度也很好,有一种大气磅礴的气势!尤其值得一提的是表现人声更显得成熟稳重,可谓张弛有度,并有较为明显的磁性感,声音的速度不错且相当的妩媚和艳丽!音色为中性略略偏一点甜暖,很有贵气。最可观的是工作电流在较大范围内变化时表现相当一致,不会象东芝管大电流时线性变差,也没有东芝管工作在甲类大电流时中高频声音较暖较厚但略为发暗、低频量感十足但力度略显偏软的特点。但相比之下,该大功率管的成本最高。但为保证AD-2SE新旗舰应有的品质和更好更靓的音质,天逸这次毫不犹豫的选择了本次AB试听对比声音最好的MJW0281A/MJW0203A。并以每声道12对这种靓管组成阵容豪华的功放输出级,整机用上了配对误差不超过3%的48只管子!并将这48只大功率管均匀紧固在庞大的全铝合金整机一体化散热器上(图),以充分保证了该机工作在纯甲类状态时的温升在安全范围内。须知AD-2SE的这48只大功率管总共可承受7200W的消耗功率。试想,以24对功率管(共7200W)的功率,仅取其中的区区二、三百瓦,足见AD-2SE的功率储备是何等的充沛富裕!AD-2SE按8欧负载计算,其输出功率仅为200W,但是厂方保证:在负载为4欧时输出能达到370W!因此,它在8欧时的输出功率虽不是很大,但它却可以轻易推好阻抗很低、灵敏度低于常规值很多的出名难推的好扬声器系统!如著名难推的英国贵族ProAc、 ATC和丹拿等,都不在话下。

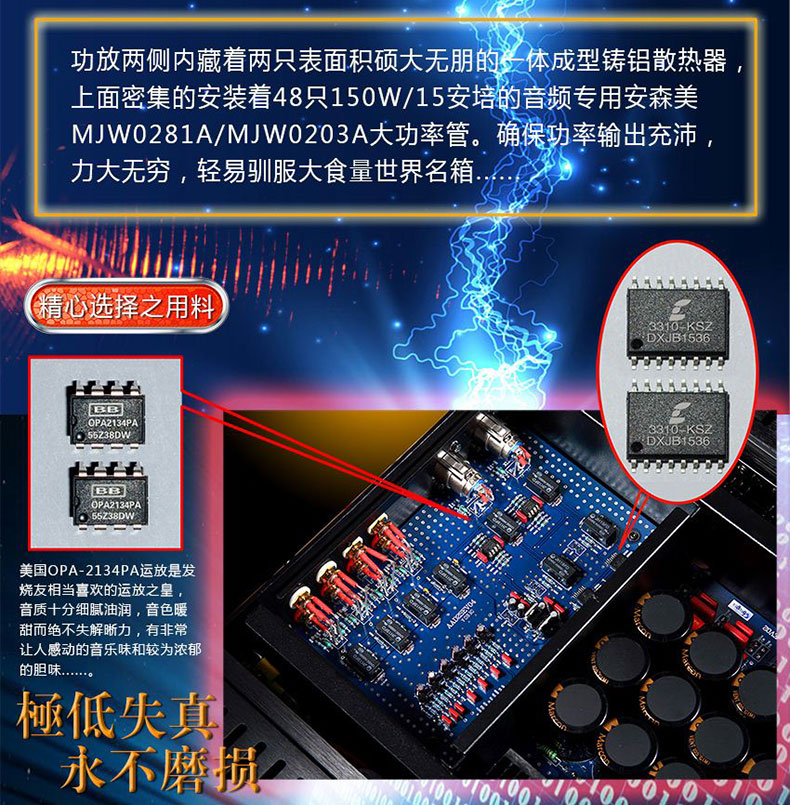

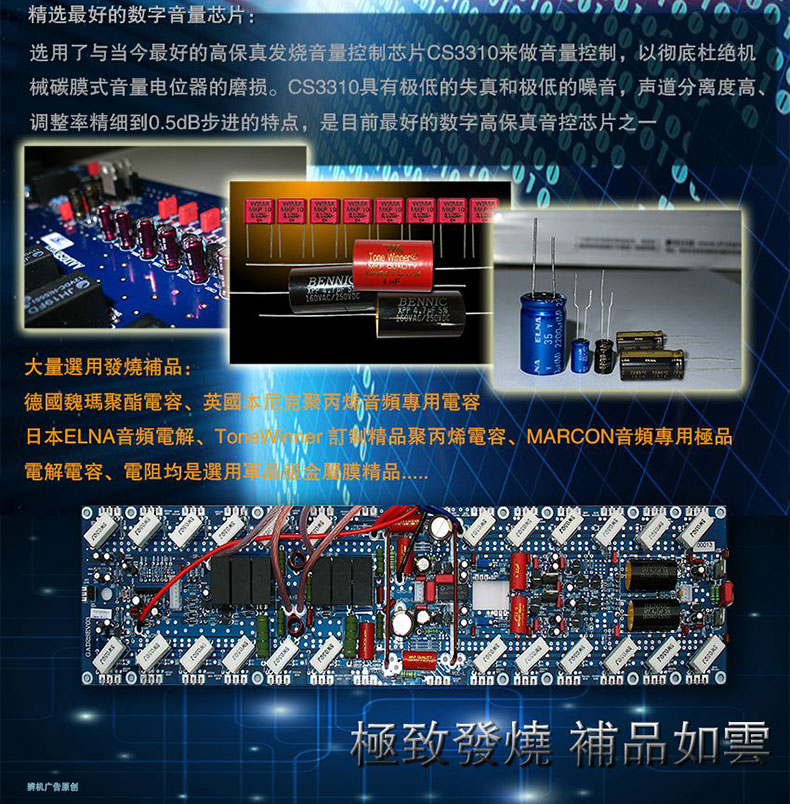

  不得不提的是,AD-2SE在机内的元器件用料方面非常讲究,比它的前辈AD-2N提高了不少:从开机实拍的照片可以看到,该机所用电阻均是选用军品级金属膜精品、大量的德国红色威玛BBC电容(图十三)、大量的日本玫瑰红ELAN电解电容(图16)、以及对音质有较大影响的来至海外著名的黑色顶级BENNIC MKP电容(图14)和12只总容量高达144000微法的音频专用MARCON电源滤波电解电容。(图十一)(图十二)为保证功放声音的纯度和性能价格比,还专门在电容生产厂家为其特别定制了大红袍音频MKP聚丙烯电容。此外,在本机的微弱信号处理电路中采用了2只美国BB公司OPA2134运放组成全平衡及缓冲放大,该运放可谓是目前评价不错的发烧靓声运放之一,它的音质十分细腻油润,音色暖甜而绝不失解晰力,有非常让人感动的音乐味和较为浓郁的胆味。数码音量控制芯片也选用了品质相当不错的美国CS3310(或BB公司PGA2311),它是目前最好的数码音控芯片之一,对音质音色没有任何负面影响,早已被众多Hi-End厂家的极品功放如JEFF ROWLAND(杰夫.罗兰)、Krell (克莱尔)、Gryphon (贵丰)、MBL、Mark Levinson (麦克.莱文森)等用作音量控制,并被一些极品数字调音台选用,由于音量控制部分没有采用传统意义的电位器,不存在使用时间较长就会因磨损产生噪声的烦恼,这一设计也是最让发烧友省心的好举措。




  由于该机所用线路为全对称、全平衡、差分输入到差分BTL(桥接)功率输出的优秀线路,对元器件的选用极为苛刻,晶体管配对要求颇高,对输出级的48只大功率管的选配也非常严格,不仅需使用专业仪器专测专选,还要在初选的基础上进行36小时老化后再精选,其间弥时费力且元器件的淘汰率亦很高,但却给整机质量和音质音色带来了充分的保证!

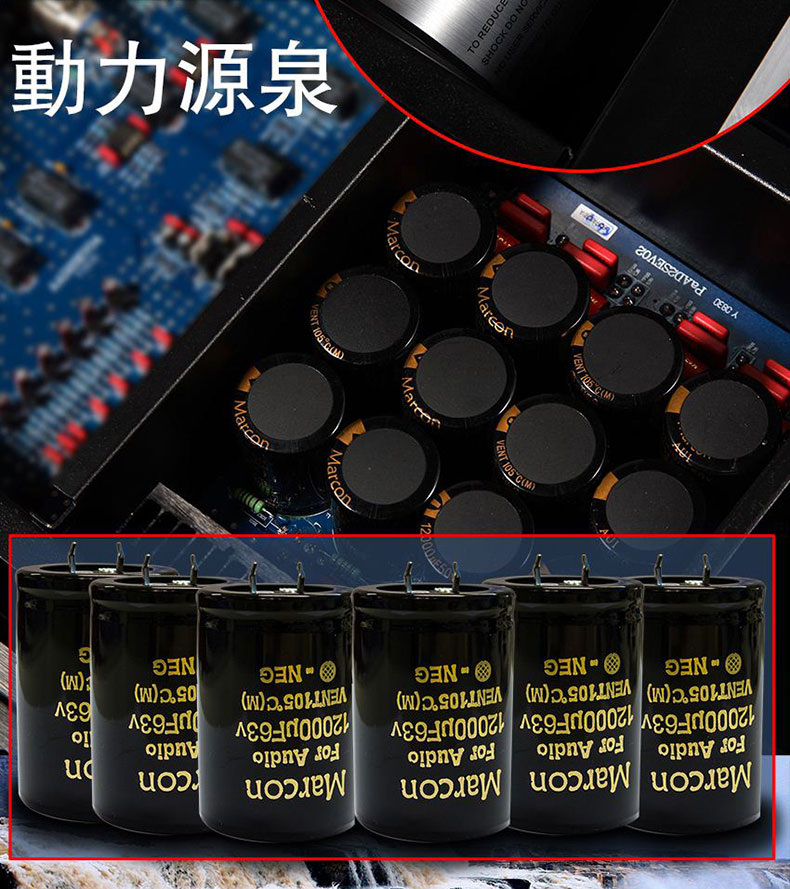

       当然,对于本机每个部份的用料,也绝不是一味的考虑只要换上补品就OK,在决定选用何种器件的问题上,我们坚持以主观听感和客观指标为依据的原则,特别是对音频通道上的器件更是以同样的参数不同的品牌反复比对试听数天,譬如在选择对音质有较大影响的C1、C2 4.7U聚丙烯电容时,我们预先准备了大名鼎鼎的法国大S、英国的ERO、瑞典的Rifa、美国的MIT、SPRAGU斯碧 、BENNIC顶级本尼克(黑色)等一一上机试听。的确,每换上一种品牌的电容都会有不同的音质音色:法国大S对人声的表现非常的华丽和贵气,但低频的表现不佳,下潜不够深而且最让人不解的是,大S电容的外观丝印很糟糕,字迹模糊不清,很难让人相信一个能将电容做到如此名气的法国厂家印刷水平竟是如此低劣(你可别说是假冒伪劣品,这些样品全部是由厂家的亚洲代理商提供的);瑞典的Rifa的声音厚暖,有浓郁的音乐味道,但音乐的解析力不够,中低频发浑,工艺同样很糟糕;美国的MIT较为中性,高频和低频都还可以,但音乐味较淡,中频偏薄;相比之下,大家一致认为黑色的顶级BENNIC中高频亮丽、中频厚薄适中,低频量感和力度都有较为理想的表现,工艺也象是大厂名牌。本着对消费者负责和求真务实的态度,经过郑重考虑我们最终选择了BENNIC(见图十四)。同样,我们的12只滤波大电容没有一味跟风的去选ELAN,没有选我们一贯的红宝石,没有选Nichicon。同样是经过严格的比对,最终选择了综合素质最高的日本Black Gate电解的同胞兄弟——音频专用MARCON电源滤波电解电容(图十一)。我们深信它们也许不都是最好的元件,但一定是最适合于本机声音风格的元件。



  优秀的电路设计,优异的工艺手段、优质的电子元器件充分保证了产品良好的电器性能,厂家提供该机部分电气指标就充分印证了这一理论!



 对AD-2SE的试听是一个漫长的过程,虽然在此之前我已经听过不知N次,但对正式上市评测我还是采取了极其认真负责的态度,为它精心挑选了斯托可夫斯基的《狂想曲》、穆特的《卡门幻想曲》、柴可夫斯基的《1812序曲》、《弗拉门戈》、维瓦尔第的《四季》、《老鹰乐队》、《长发妹》、门德尔松的《仲夏夜之梦》、《Tuffi》、《Round-Up》等十多张碟子,分别试听人声、弦乐、交响乐、动态响应、音乐味等等…… 音箱也分别选配了笔者听得耳熟能详的丹拿Contour S1.4书架箱,并同时选择了档次稍低但有10寸低频喇叭丹拿监听MD2/10大书架箱为测试低频的参考比对箱,另外还选择了出名难推的老版本的英国ATC-19、老版本的甜声名箱B&W805作为参考。




 当播放《长发妹》、《蓝雨衣》、《民歌蔡琴》等女声时,AD-2SE将克里斯泰尔·盖尔(Crystal Gayle)的歌声表现得非常纯净澄彻,非常富于磁性;伴奏的吉它、钢琴、SAX声音通透见底。与Crystal Gayle晶莹通透的歌声相映生辉;而在播放《蓝雨衣》时,詹尼芙.袄妮斯的声音被极为准确的还原成明亮而温暖,独具魅力的发烧女声。至于蔡琴:AD-2SE所表现出来的声音是我再熟习不过的声音了,这种声音我在AD-3上早已耳熟能详:醇厚、磁性、质感、清晰、沧桑……四种音箱,各有韵味,绝对没有推不动得遗憾发生。听音多年,这是我品味蔡琴民歌最入味的几次之一,不会超过二十次吧,呵呵,爽!





 TELARC著名的经典大碟《Round-Up》(西部大赶集)和RR公司的《Tuffi》是笔者用来试速度和动态的名碟,其中《Round-Up》中的第二首:罗西尼的“威廉.退尔序曲”在音响发烧圈中享有盛誉,也是我最喜欢的名曲之一,AD-2SE在本碟播放中表现出了庞大无匹的音场和气韵生动的速度,尤其是片段中用发烧大手笔收录了不少有意思的声音效果,包括牛叫声、赶马声、枪声、狼嗥声、蟋蟀的鸣叫声,枯枝在篝火中燃烧爆裂的声音,全部都被还原得生动自然且非常逼真。而在播放《Tuffi》无敌天碟时,AD-2SE可谓气定神闲,非常从容大气,尤其在播放第一首里姆斯基     —诃萨科夫的“翻筋斗之舞”时,铜管乐的声音非常嘹亮,金属的质感炯炯生辉,非常的确切!尤其在庞大的弦乐群声场中展现出来的极为清晰悦耳的三角铁清脆通透,有一种穿云破雾的质感,再次证实了AD-2SE不俗的高频表现力,同时你也可以确切的感受到大提琴密度极佳的共鸣和弹跳力,证实了安森美MJW0281A/MJW0203A的音质的确是最好的,音质细腻,声音非常的浓密且颗粒感极其细幼,声音的重量感极高。




 最后在AD-2SE上播放钢琴和小提琴感受音质音色,大动态的钢琴声音圆润饱满,非常的干净浓郁,当真有如“大珠小珠落玉盘”,美艳动人,不可方物!而穆特的小提琴油润光滑,如丝如缎,如行云流水让人心动心醉……




 通过两个星期断断续续的试听,个人感觉AD-2SE的音质非常的细腻精致,就如同一件经过名家精心雕琢和打磨上浆的和田美玉般让人爱不释手,过耳留香。它的声音厚实丰润而不过份肥胖臃肿,音色甜美迷人且质感也相当明晰,充盈着非常和谐悦耳、令人陶醉、使人深深的迷恋于其间的音乐氛围。它的高频延伸已达人耳的可听域之外,音质纯净到纤尘不染,不仅纤细、油润、阳光明媚中又不乏晶莹剔透的空气感和极为丰富的堂音(这一点它的前辈AD-2N又所不及);中频醇厚但并不会影响音乐的质感与分析力是AD-2SE所值得骄傲的特点。总体表现为声音的质感绵密、量感充沛,声音的颗粒特细腻圆融。而且具有胆机所特有的较为浓郁的那种“胆味”。如果要我用一句话来概括AD-2SE的声音特点,那就用“优雅大气、艳丽妩媚”八个字来概括是在合适不过的了。声音很成熟老练,已具备一点点“贵气”感。而且声音的“水份感”也明显优于一般甲类功率放大器;在所配搭的四对音箱中,最佳的音质音色还数丹拿的Contour S1.4书架箱(在结束本次试听评测时有人抱来了丹拿的信心Confidence C1,这是一款4万多元的高档书架箱,相比之下,信心Confidence C1的音质音色之绝!明显胜过丹拿的Contour S1.4,尤其是声音的高贵和低频的深度和弹性超出不止一倍两倍!)还有一句补充的话:喜欢低频量感多和力度强的朋友注意了:AD-2SE的低频量感和力度超过天逸之前其他型号的机种,低频的弹性和重量感也相当确切,低频下潜深不见底。让一些廉价的机子望尘莫及!尤其时配搭有10寸低频喇叭丹拿监听MD2/10大书架箱,那低频滚滚如潮涌至,只能用“ 恐怖来总括!至于声音的其他特点,如瞬态不错,快速流畅、刚劲有力、收发间绝不拖泥带水。人声极富鲜活感和感染力, 尤其是在表现浑厚磁性的男女中音更是该机的特长。值得向有品位有经济实力的音乐发烧友推荐!
