PH-500N高档专业声频功率放大器概述

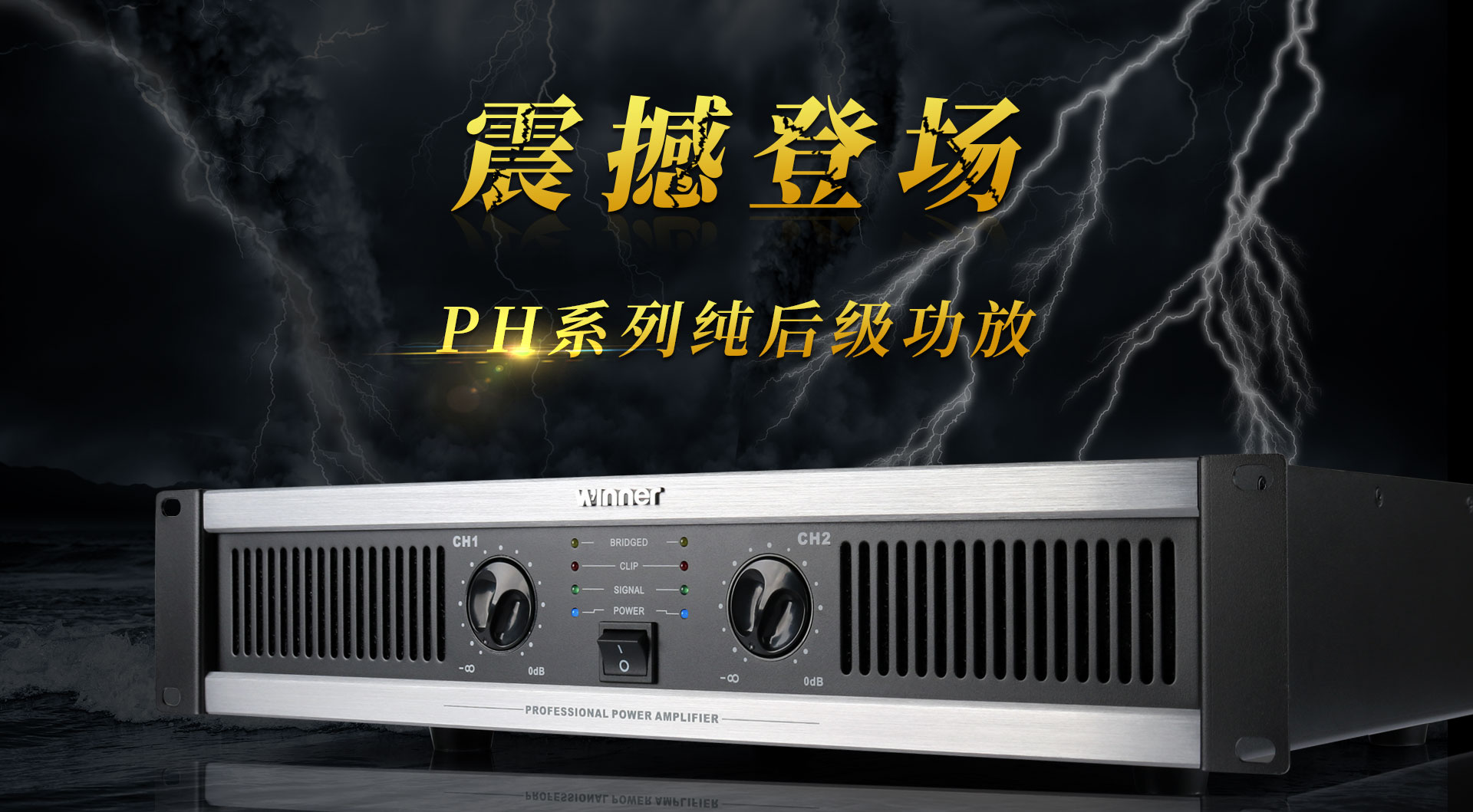

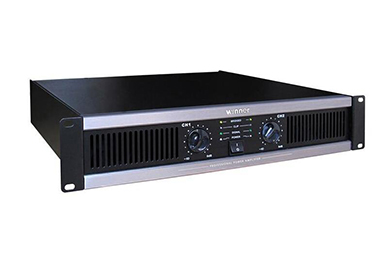

面板图

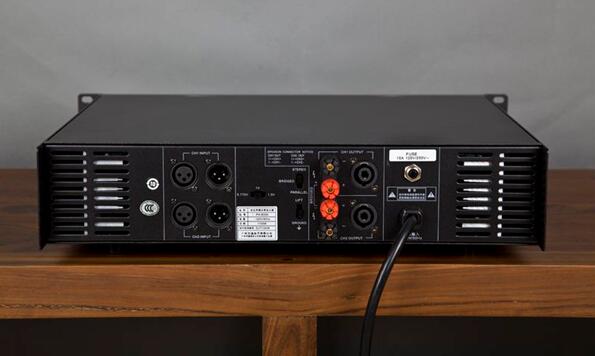

背板图
一、电路设计 完善的电子线路:功放线路采用全平衡低失真(≤0.03%)高速低噪声(信噪比≥100db)Hi-Fi型放大线路,并在功放输入端设置了丰富实用的小信号处理器,滤除了次低频电信号和超高频电信号.使谐波失真和噪音进一步降低,提供十分细腻、纯美、丰满的音频解析力和高保真放大,使音频信号得以平滑流畅、原汁原味的展现! 完善的电子保护线路:具有开机软启动、过载保护、短路保护、自激保护、过热保护、开关机静音、DC直流保护等功能,确保安全可靠。开机软启动功能,有效的降低了开机瞬间的脉动(浪涌)电流,减小了电源开关、电源保护器(保险管)和强电保护器(空气开关等)在开机瞬间的电功率承受负荷,避免意外(在这种情况下)掉电(强电保护器跳闸或保险丝熔断),延长本机电源开关的使用寿命,降低保险丝的安全规格,提高系统稳定性和安全性。可靠的过载及短路保护功能,在负载严重或发生短路的情况下,保证功放输出级在极短时间内产生保护,故障一经排除即刻恢复正常,大大提高了系统的可靠性及使用安全性;防自激及削波保护电路,防止因严重的短时过冲信号产生的以及引发的自激电流损坏扬声器单元和其他相关元器件,提供更深一层的保护,提高了可靠性。 高效的强制冷风扇通道式散热系统:采用自动电子风速控制器,风冷式散热器的平均温度较低时,风扇的转速较低;当风冷式散热器温度不断上升时,风扇的转速也随之不断加大,风量逐渐增大,加强本机的散热。这样,在保证整机安全可靠的前提下,大大降低风扇产生的噪声和延长风扇的使用寿命,并彻底解决了传统专业功放采用“通道式”散热结构带来的、因通风距离长引发的散热器一端热,一端凉的恶性循环造成部分输出功率管过热损坏的不良现象。 无失真动态压缩限幅电路:当输入幅度过负荷时,输出都保持在最大的功率(1%THD)输出,不会产生过负荷削波失真,确保扬声器系统及功率放大器始终处于稳定工作状态,大大提高了音频系统的可靠性。 5.讯息指示电路:其面板上的指示灯提供了有关讯号、讯号削波、保护线路起动等即时性并易于理解的操作讯息。
二、功能特点
1. PH系列广品采用了高保真线路和工艺和高品质的补品阻容器件及多对大功率音响名管,中频绵密扎实、量感十足!声音快速、刚劲有力,人声极富鲜活感和感染力,是中高档卡拉OK舞厅包房、迪厅理想的主力功放之选。
2. Hi-Fi线路设计;大容量滤波电容;巨型发烧环牛变压器;智能风扇散热系统;合理布局结构;大功率音频名管;电平旋钮设计;五重过载保护设计

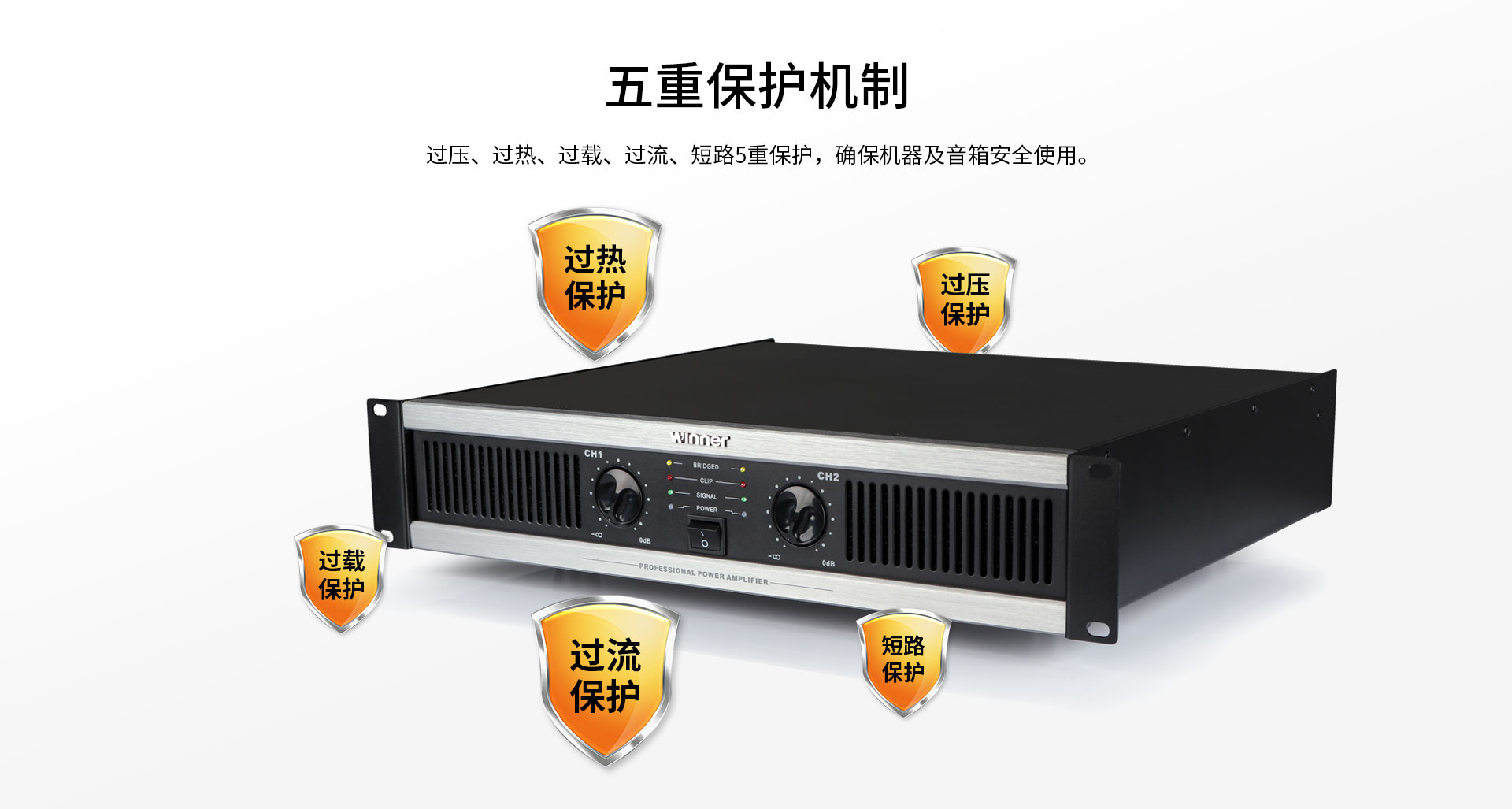

3. 过压、过热、过载、过流、短路5重保护,确保机器及音箱安全使用

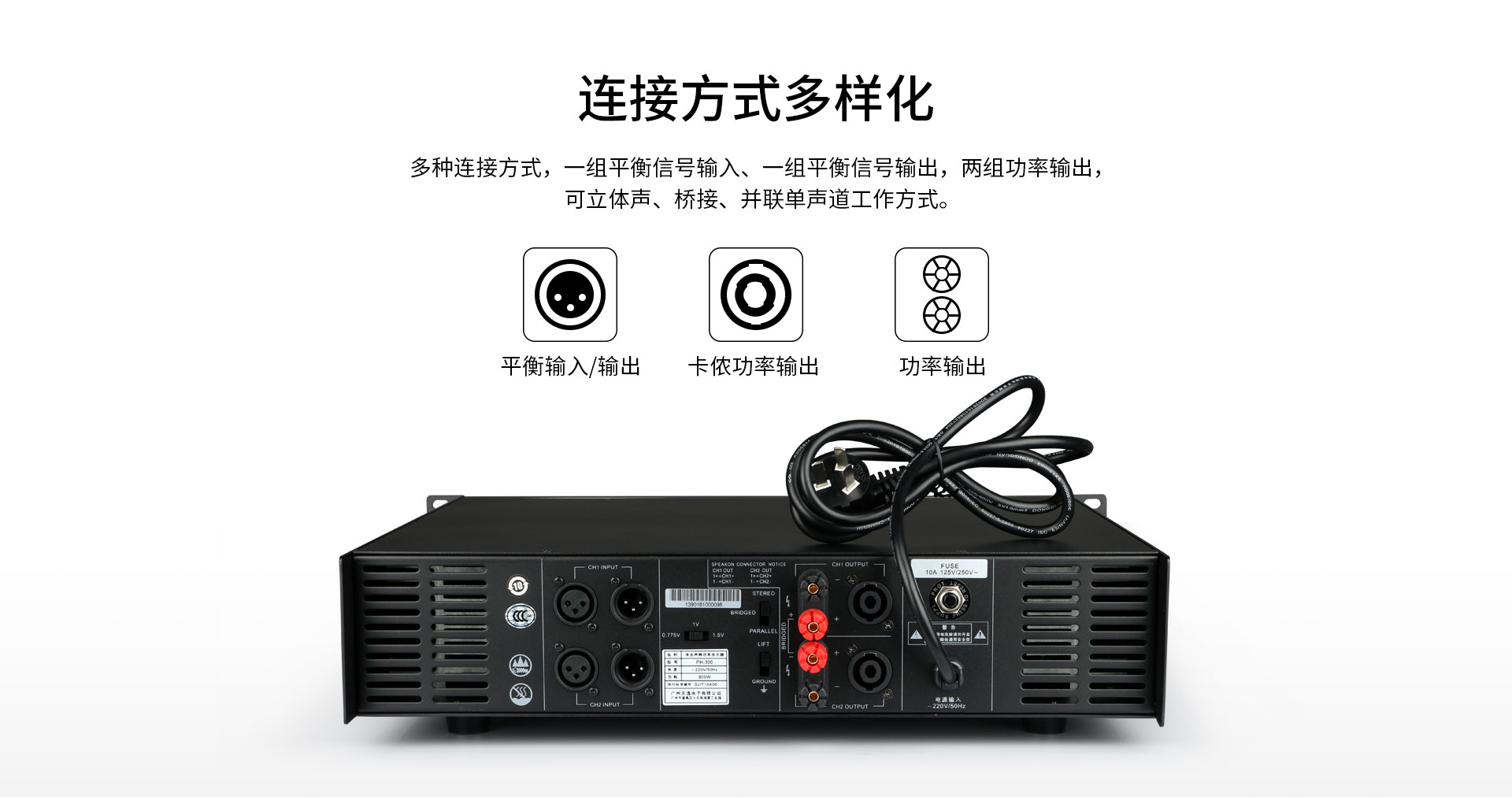

4. 多种连接方式,一组平衡信号输入、一组平衡信号输出,两组功率输出可立体声、桥接、并联单声道工作方式

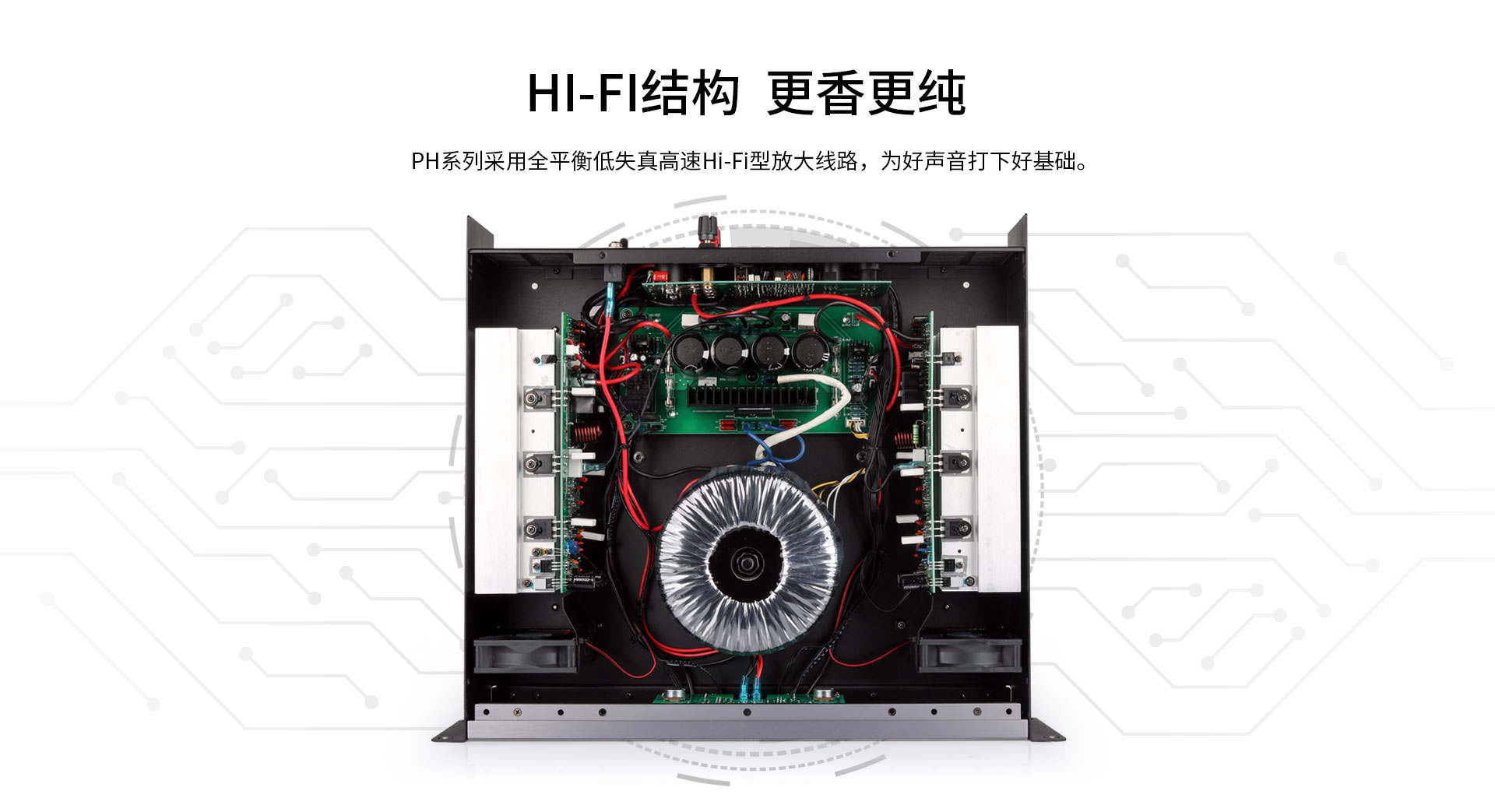

5. PH系列采用全平衡低失真高速Hi-Fi型放大线路,为好声音打下好基础

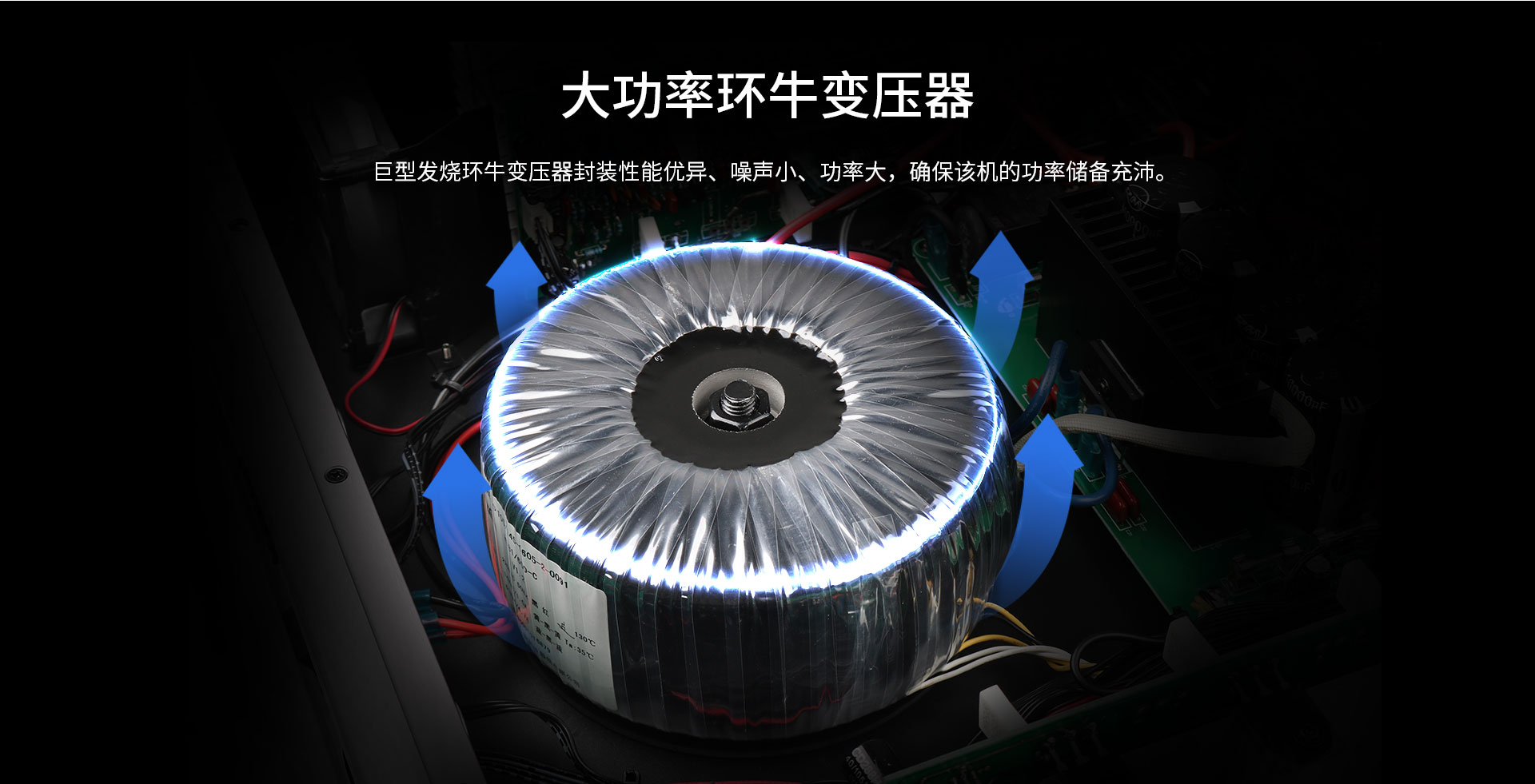

6. 巨型发烧环牛变压器封装性能优异、噪声小、功率大,确保该机的功率储备充沛

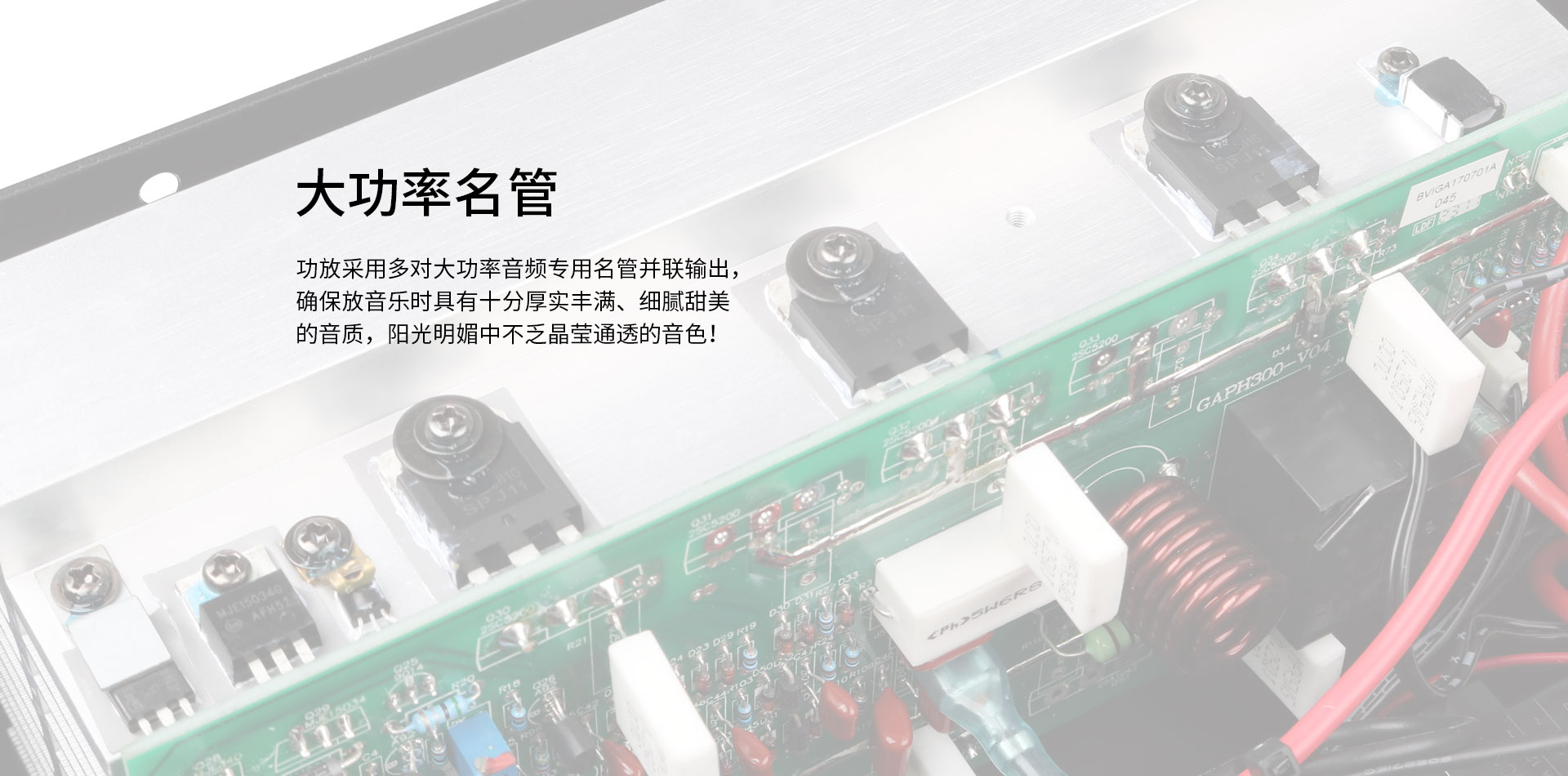

7. 大功率名管;功放采用多对大功率音频专用名管并联输出,确保放音乐时具有十分厚实丰满、细腻甜美的音质,阳光明媚中不乏晶莹通透的音色

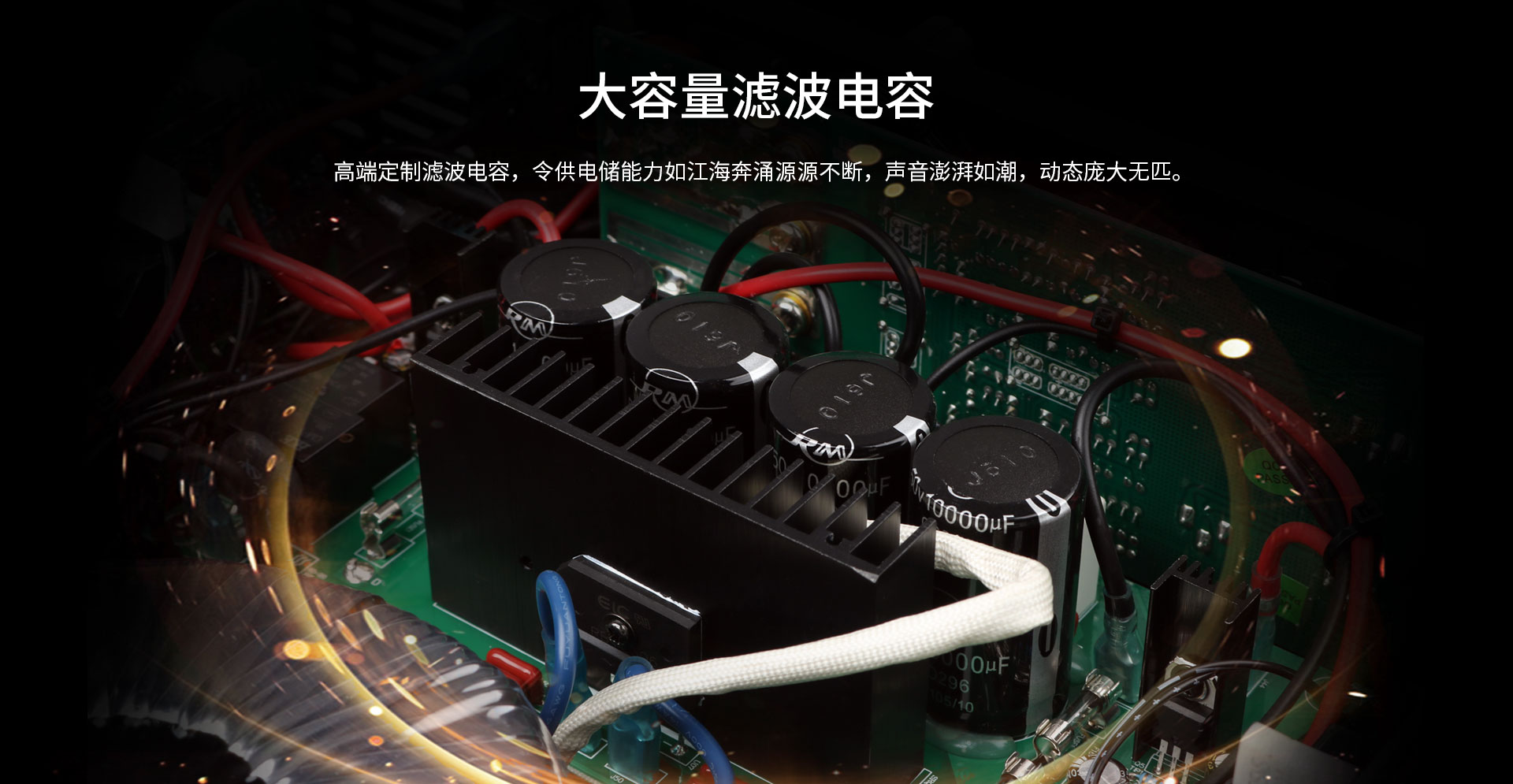

8. 大容量滤波电容;高端定制滤波电容,令供电储能力如江海奔涌源源不断,声音澎湃如潮,动态庞大无匹

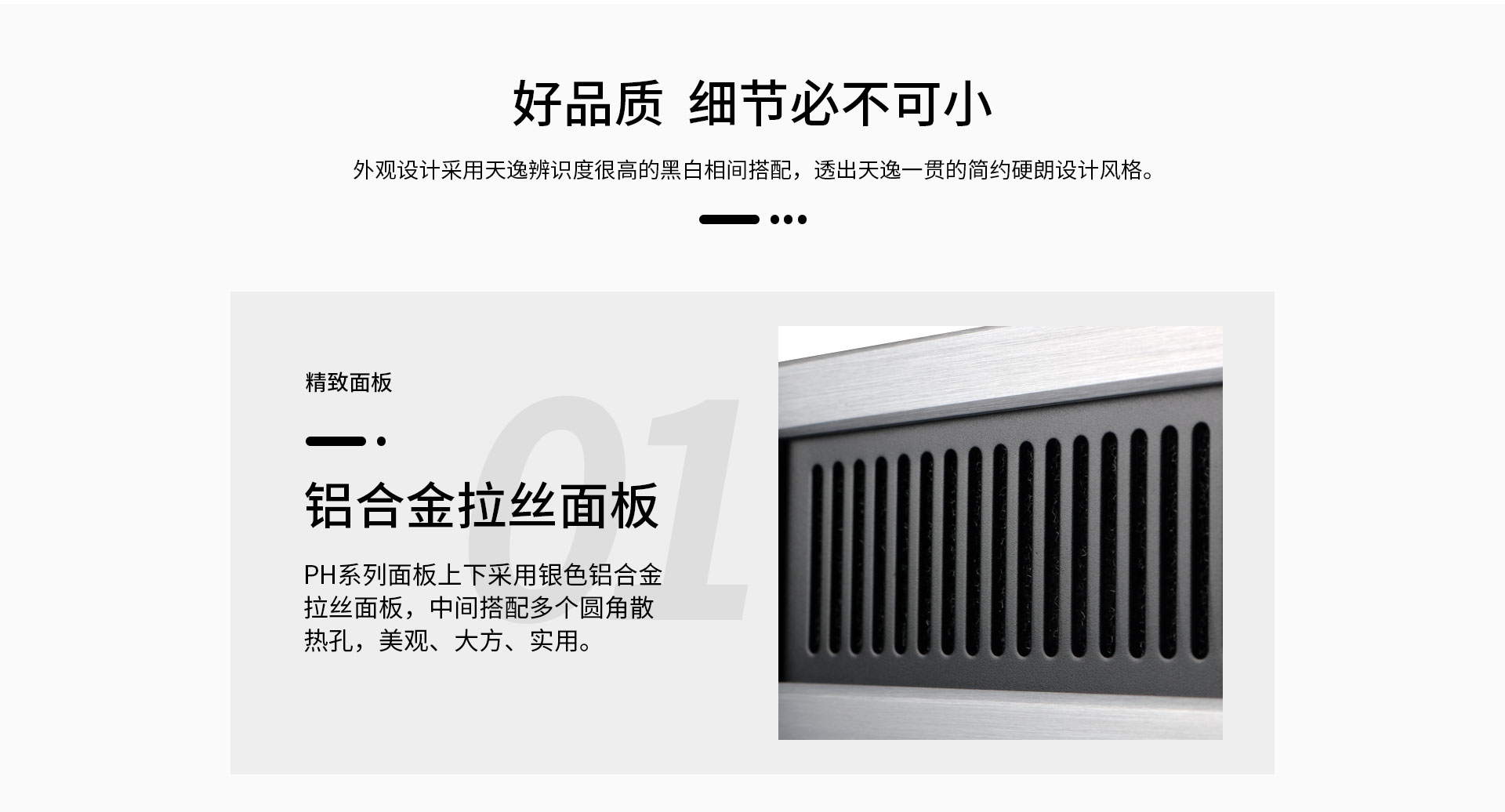

9. PH系列面板上下采用银色铝合金拉丝面板,中间搭配多个圆角散热孔,美观、大方、实用

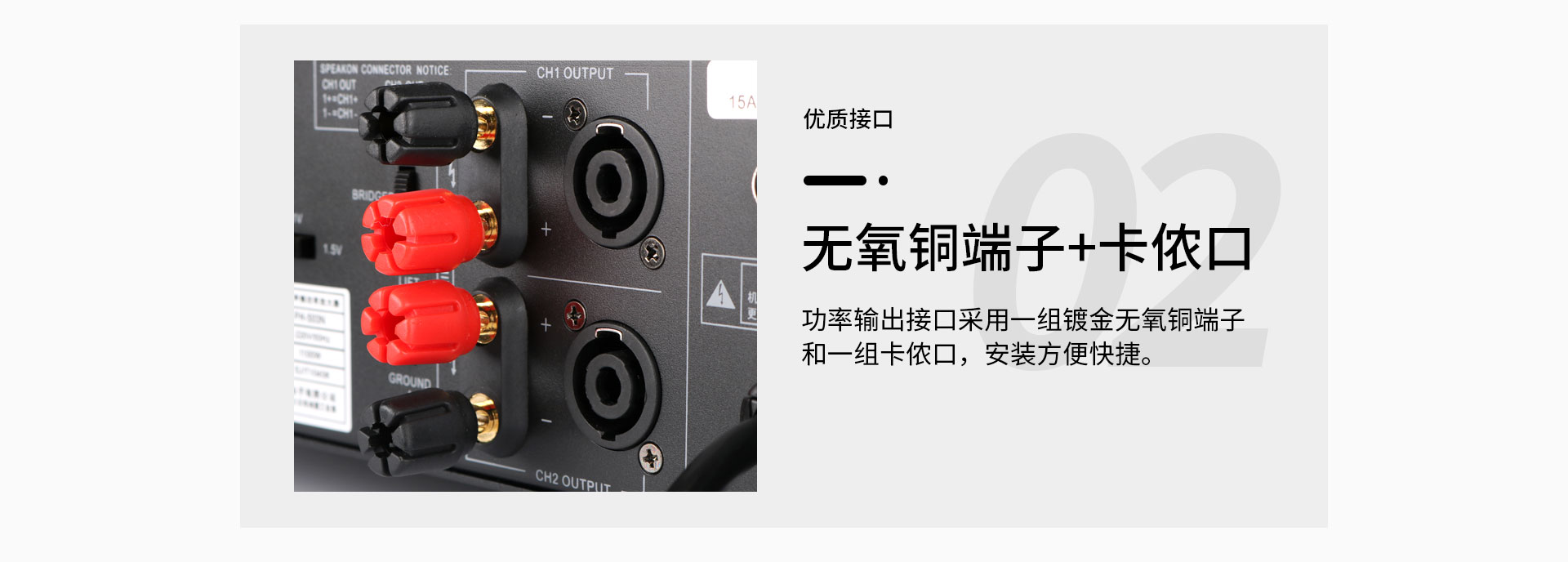

10. 功率输出接口采用一组镀金无氧铜端子和一组卡依口,安装方便快捷

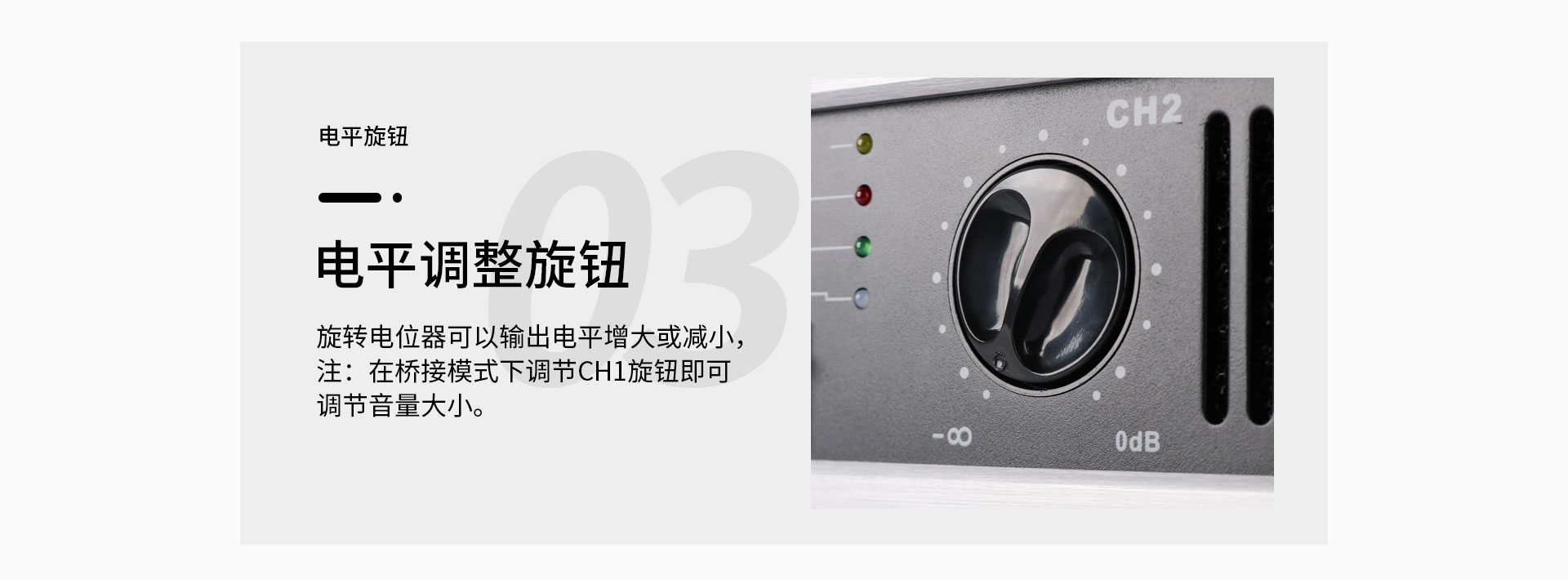

11. 旋转电位器可以输出电平增大或减小,注:在桥接模式下调节CH1旋钮即可调节音量大小

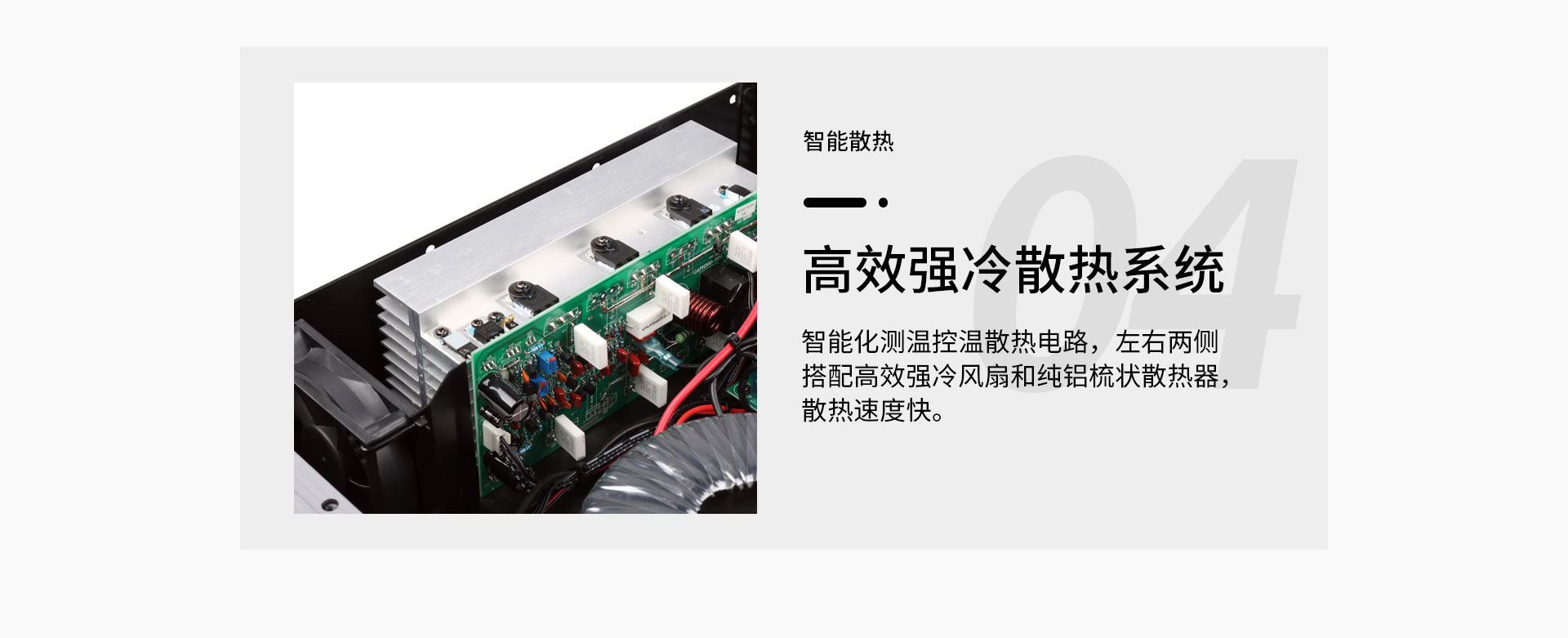

12. 智能化测温控温散热电路,左右两侧搭配高效强冷风扇和纯铝梳状散热器散热速度快
三、声音特性 由于PH系列产品采用了非常严谨的高保真线路和工艺和高品质的补品阻容器件及多对大功率音响名管,在充分保证拥有十分充沛的功率储备和输出功率的前提下,对声音进行了非常精细的反复调校,确保了重放音乐时具有十分厚实丰满、细腻甜美的音质,阳光明媚中不乏晶莹通透的音色!中频绵密扎实、量感十足!声音快速、刚劲有力,特别是表现人声非常出色,人声极富鲜活感和感染力,是中高档卡拉OK舞厅包房、迪厅最理想的主力功放之选。

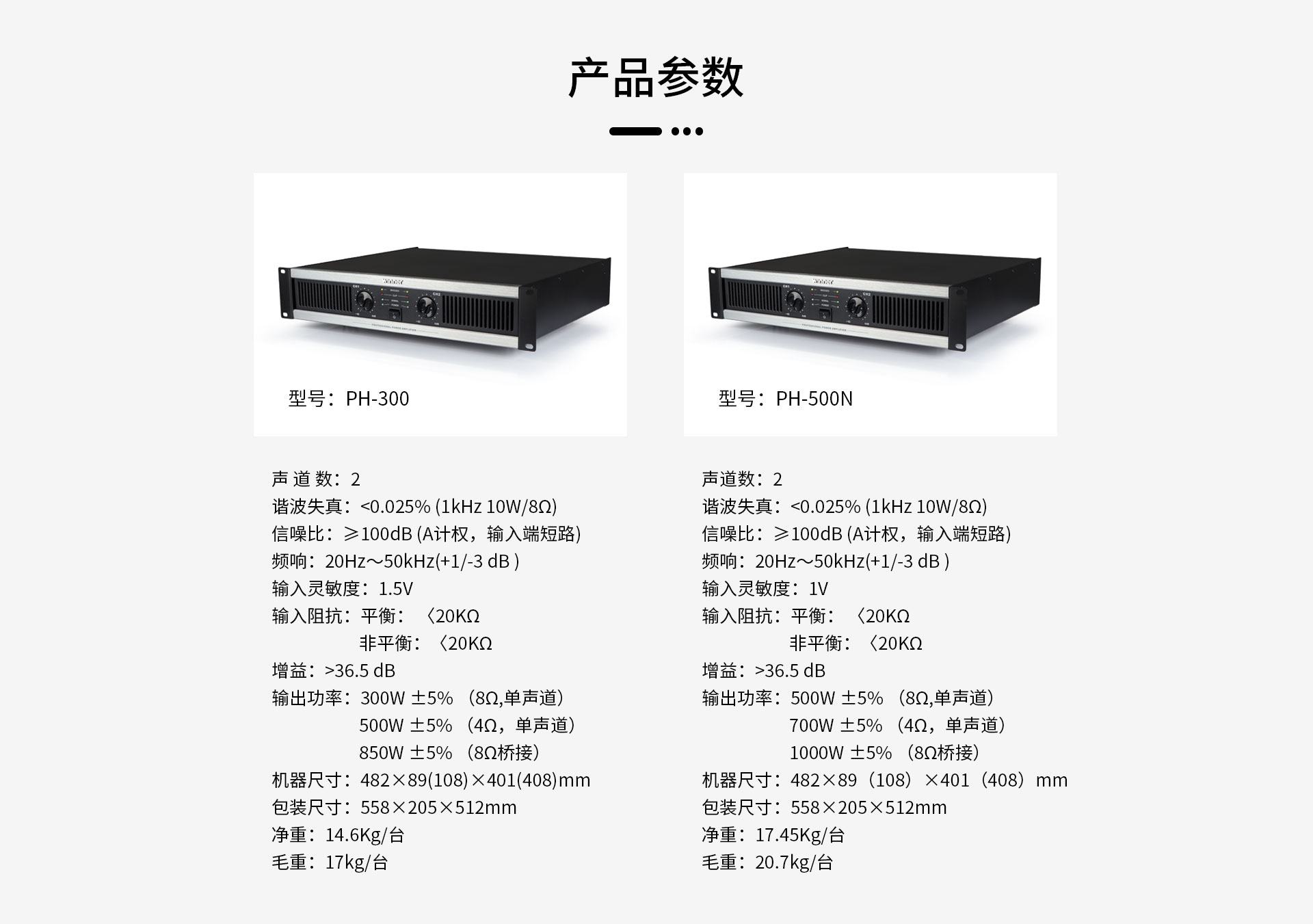

四、产品主要性能指标 产品型号:PH-500N 声道数:2 谐波失真:<0.025% (1kHz 10W/8Ω) 信噪比:≥100dB (A计权,输入端短路) 频响:20Hz~50kHz(+1/-3 dB ) 输入灵敏度:1V 输入阻抗:平衡: 〈20KΩ 非平衡:〈20KΩ 增益:>36.5 dB 输出功率:500W ±5% (8Ω,单声道) 700W ±5% (4Ω,单声道) 1000W ±5% (8Ω桥接) 整机尺寸:482×89(108)×401(408)mm宽X高X深 包装尺寸:558×205×512mm宽X高X深 净重:17.45Kg/台 毛重:20.7kg/台
*更多精彩介绍请点击【经典评测】了解。
|
产品型号:PH-500N | |
声 道 数:2 | 信噪比:≥100DB(A计权) |
频响范围:20Hz-50KHz(+1/-3dB) | 总谐波失真:≤0.025%(1KHz,10W/8Ω) |
输入阻抗:平衡:≤20KΩ 非平衡:≤20KΩ |
额定功率:≥500W±5%(8Ω单声道) ≥1000W±5%(8Ω桥接) ≥700W(4Ω单声道) |
电源电压: / | 音频解码格式: / |
整机功耗: / | 视频解码格式: / |
待机功耗: / | 分 离 度: / |
增益:≥36.5DB | 支持协议: / |
产品材质:铝合金 | 外观颜色:黑色 |
净 重:17.45Kg |
整机尺寸:482X89(108)X401(408)mm宽X高X深 |
毛 重:20.7Kg | 包装尺寸:558X205X512mm宽X高X深 |

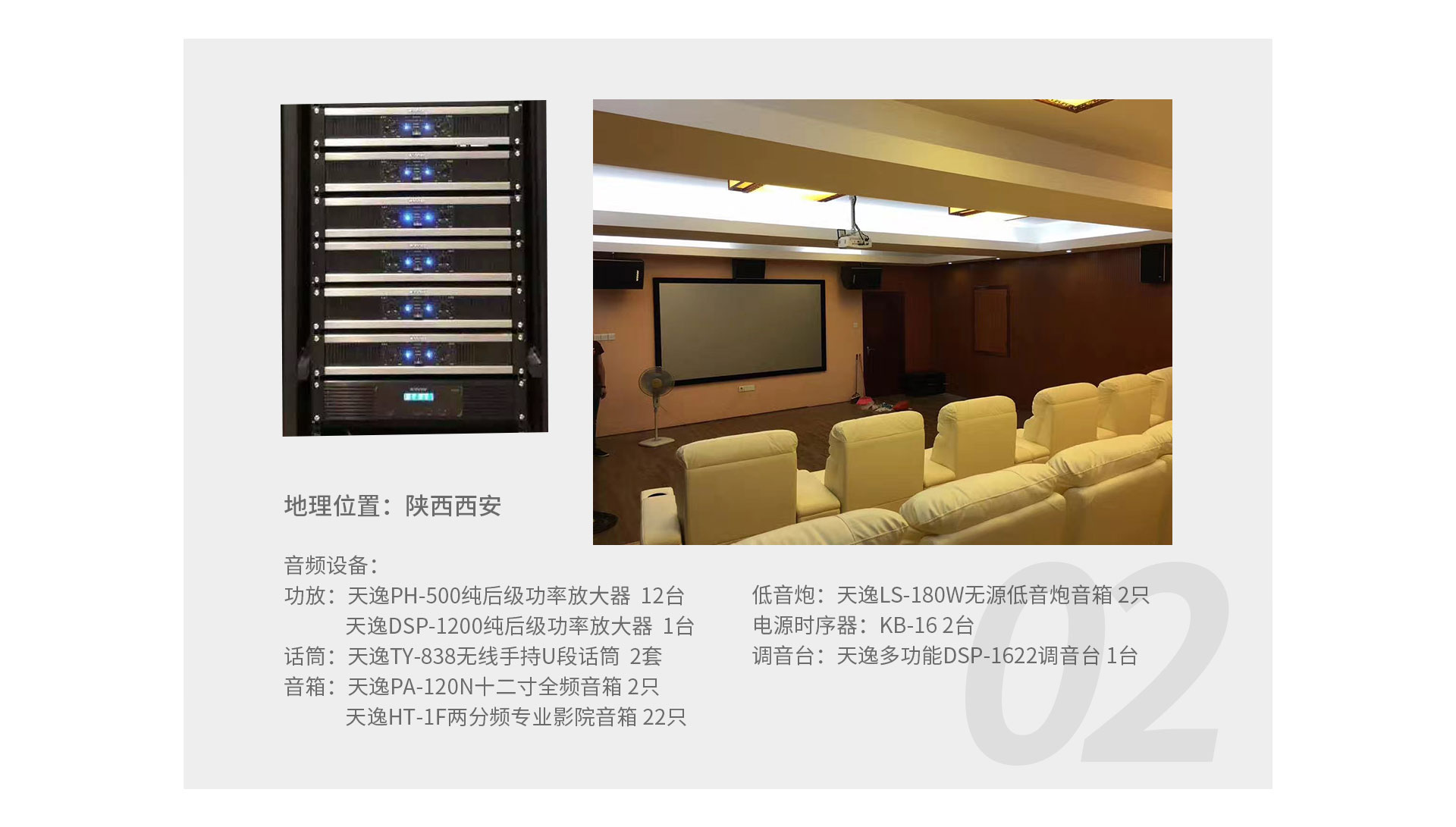

适用场合:KTV、酒吧、迪厅、清吧、户外扩声、舞台音响、租赁、酒店、多媒体会议室、娱乐活动中心、接待室等扩声 | 随机附件:产品说明书, |
