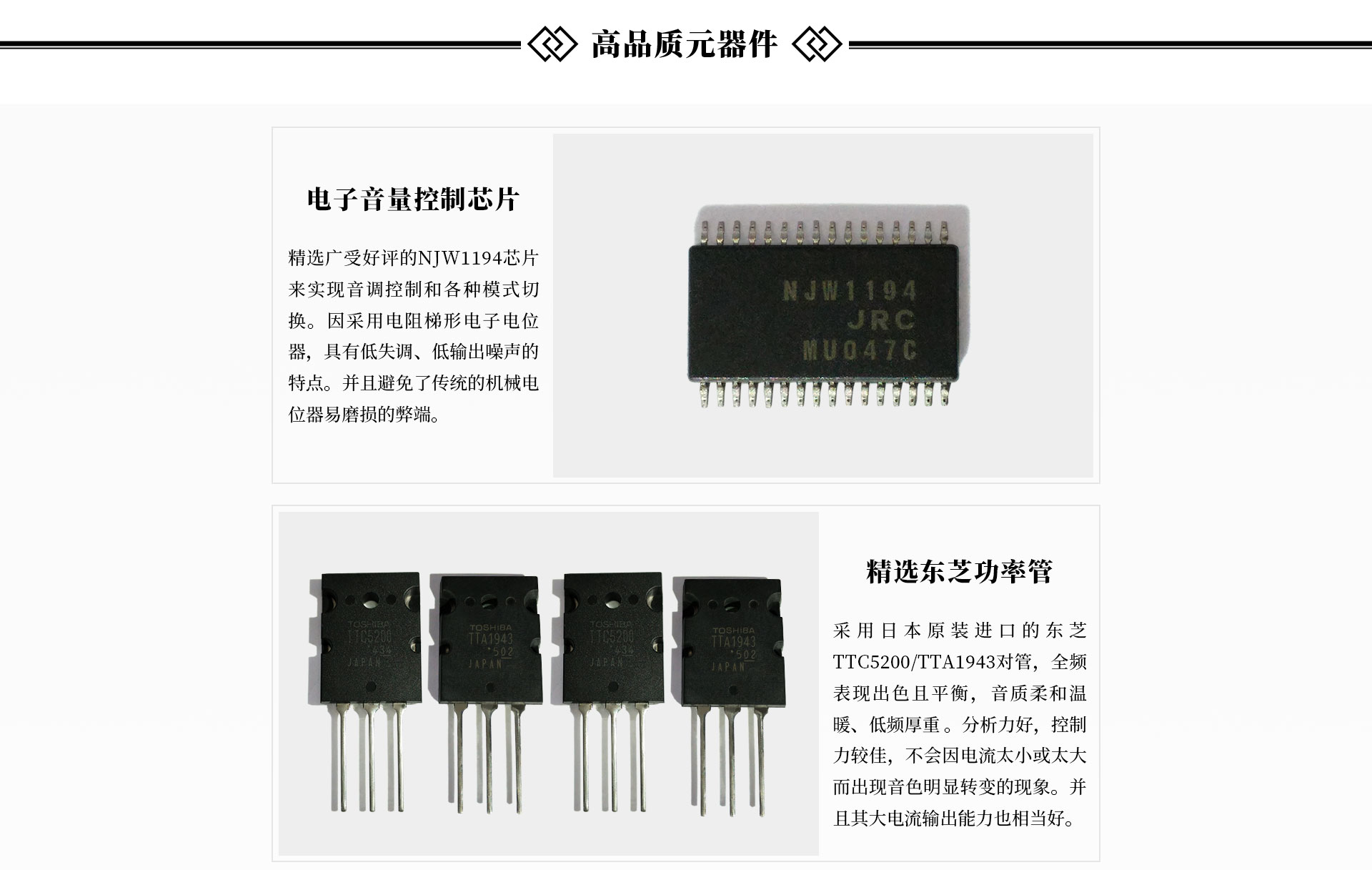

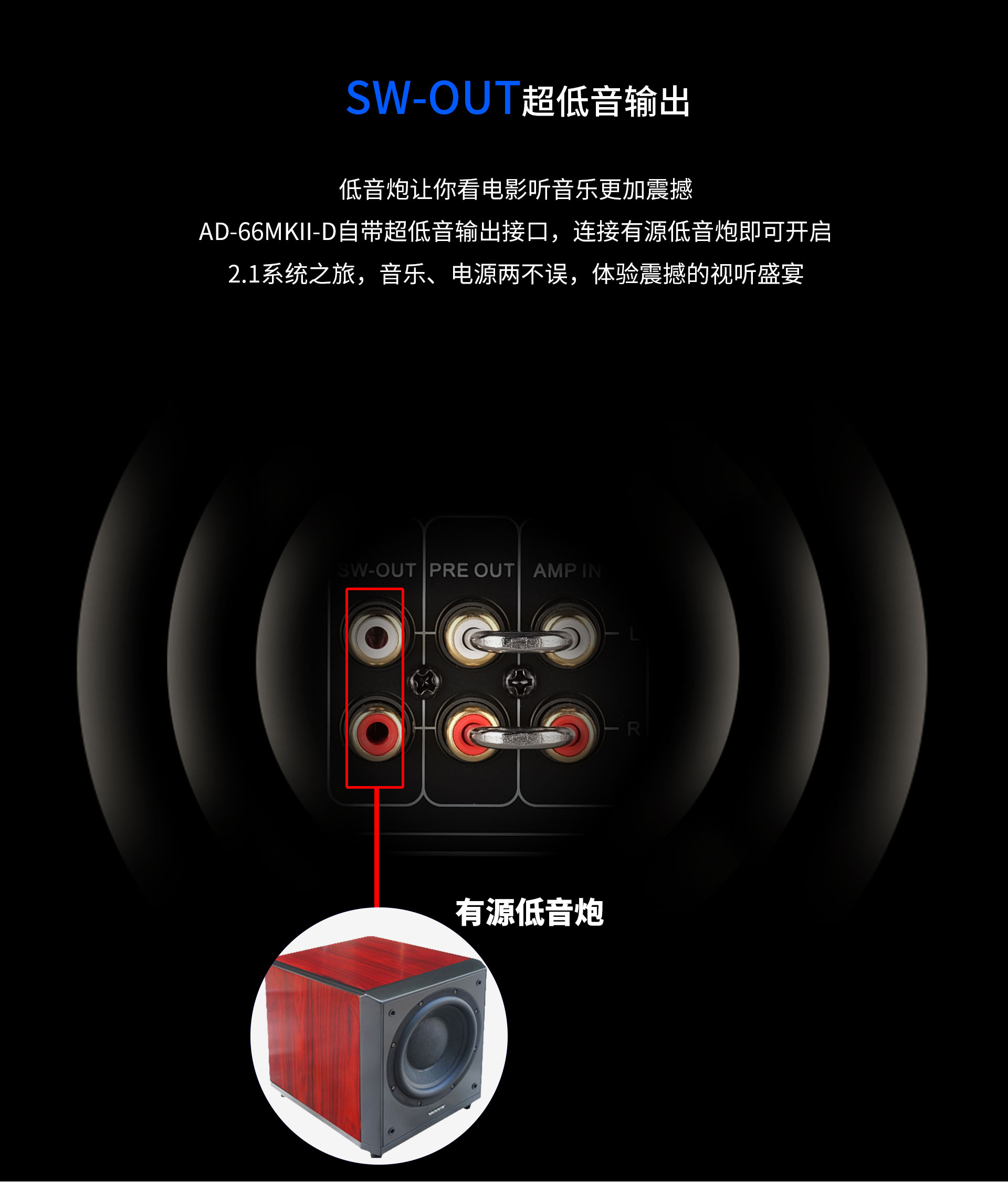

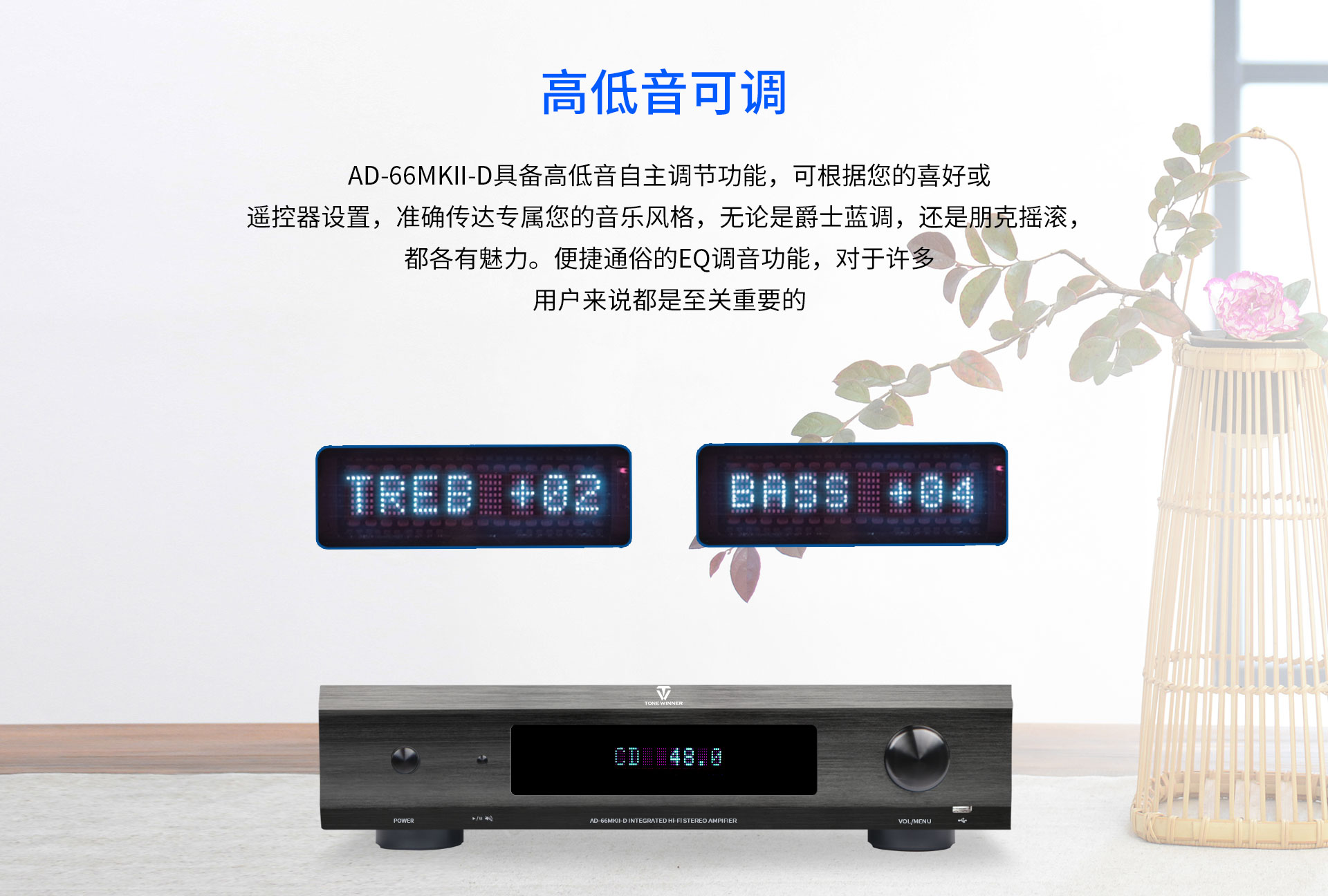

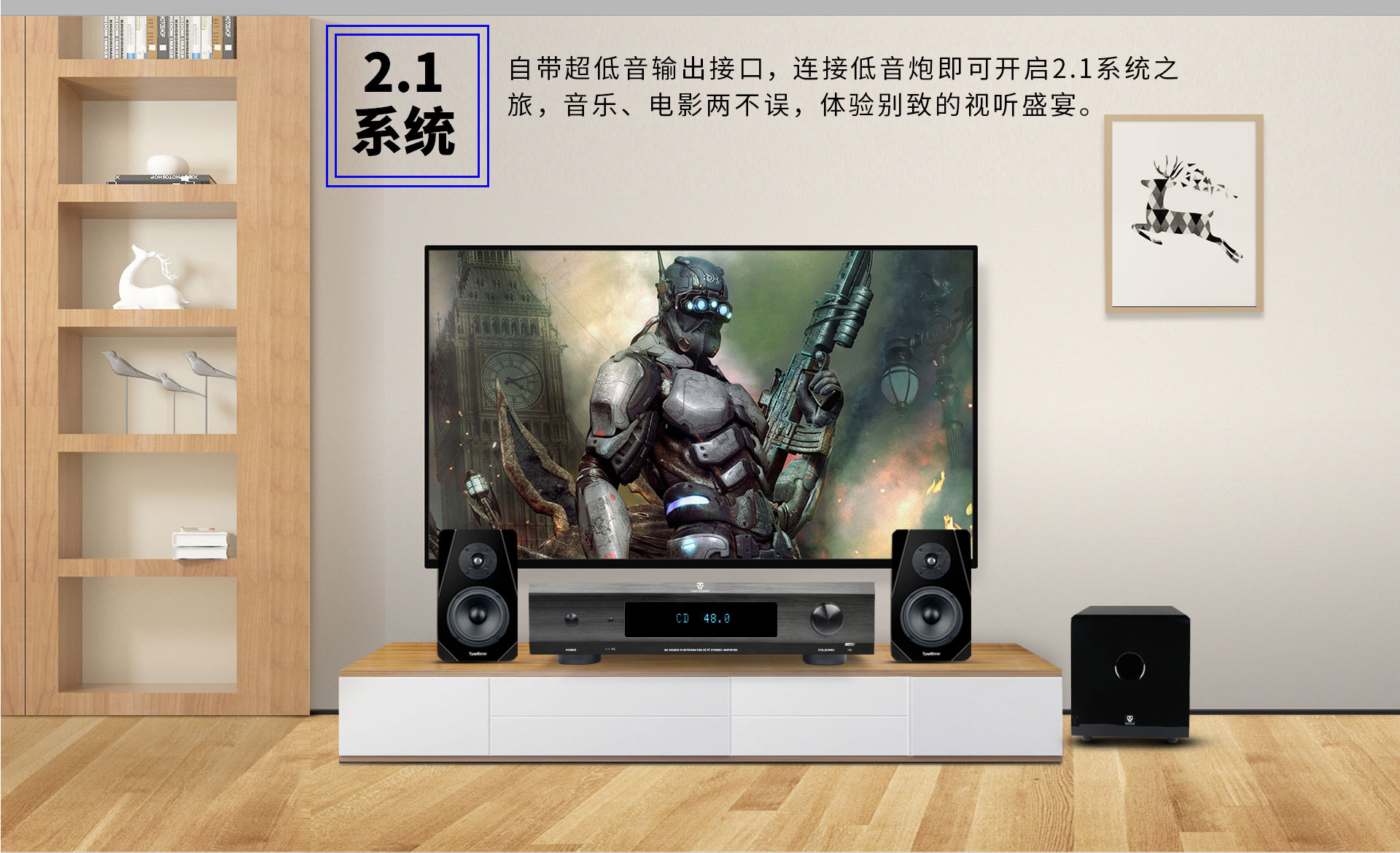

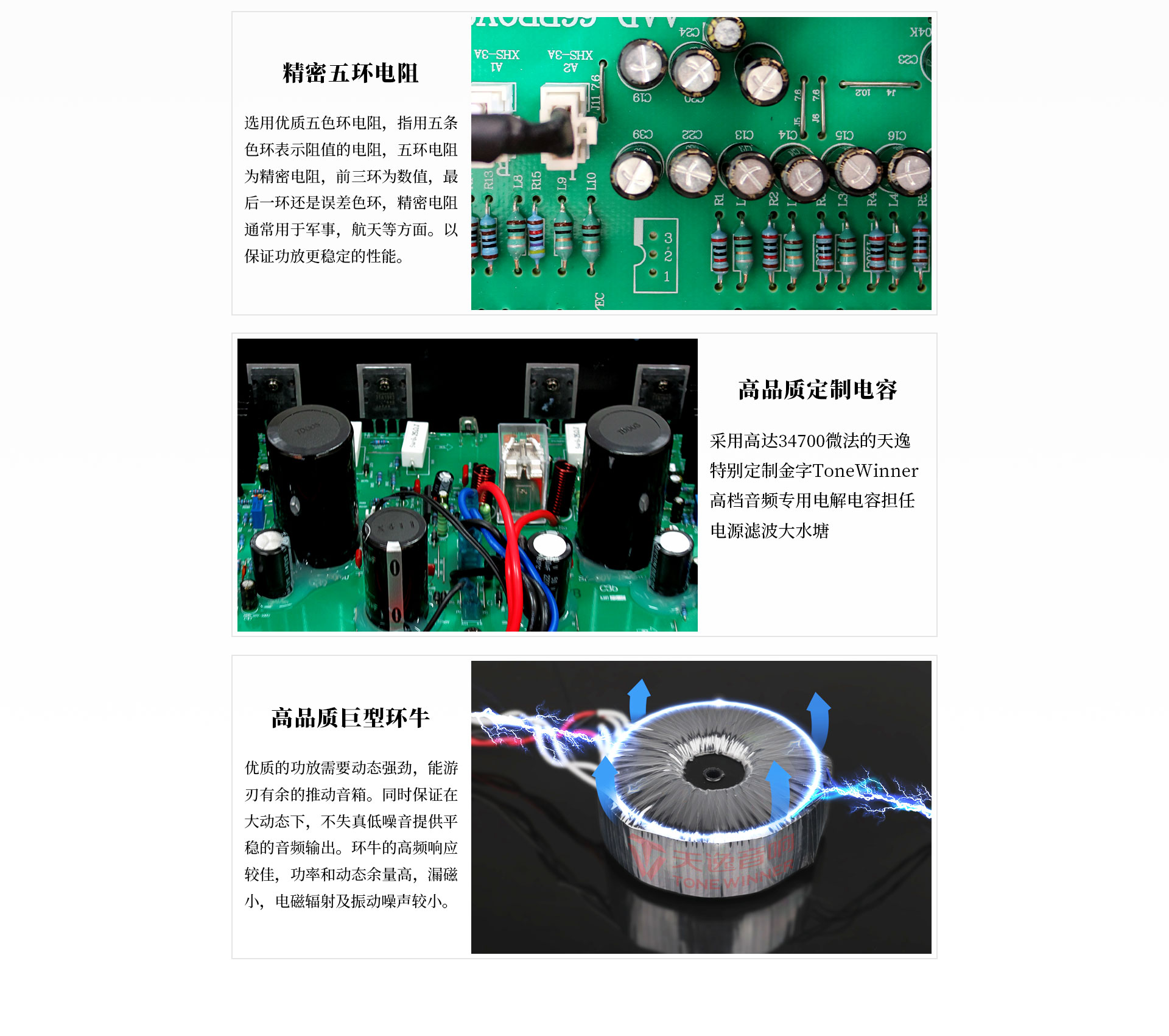

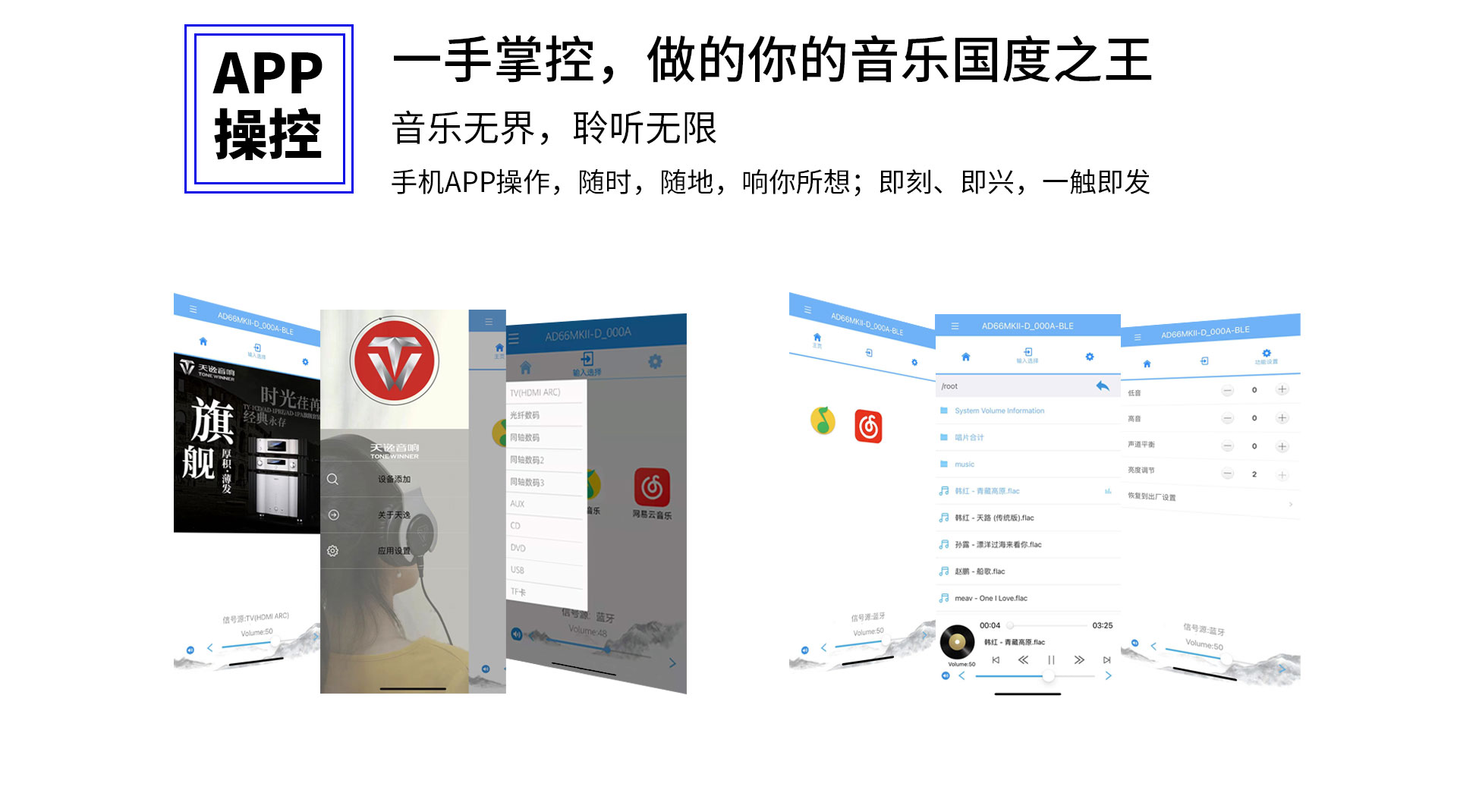

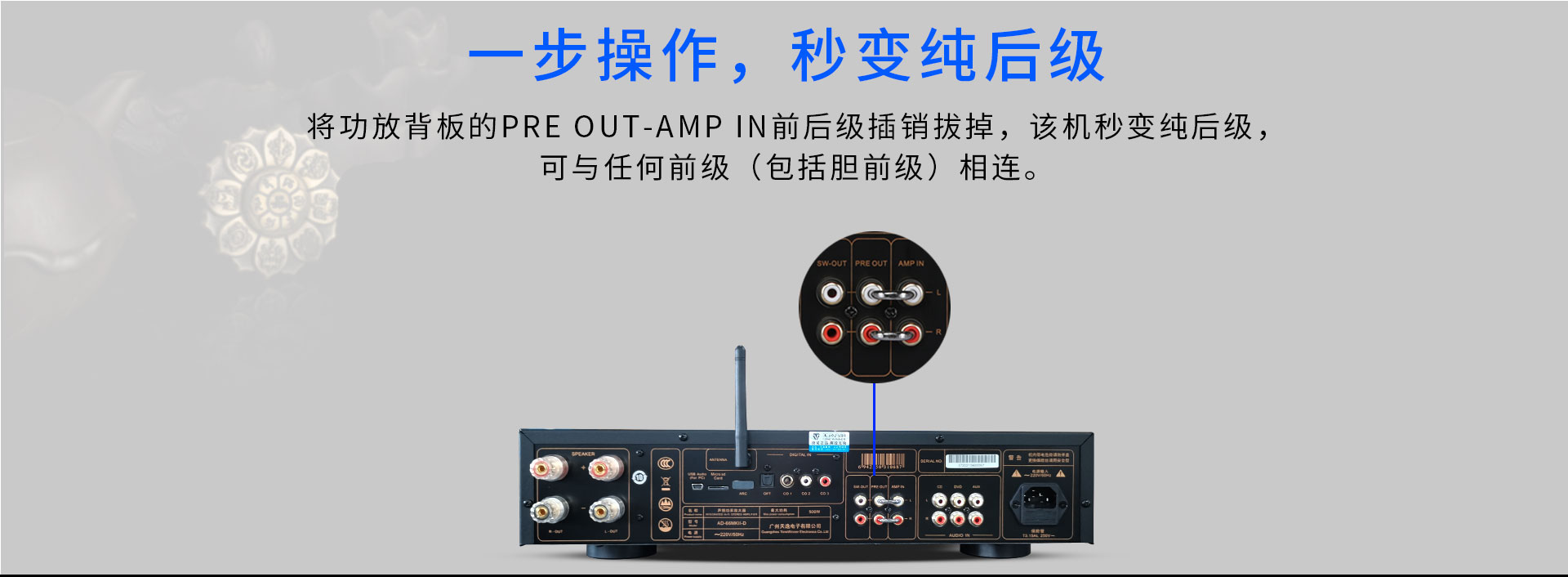

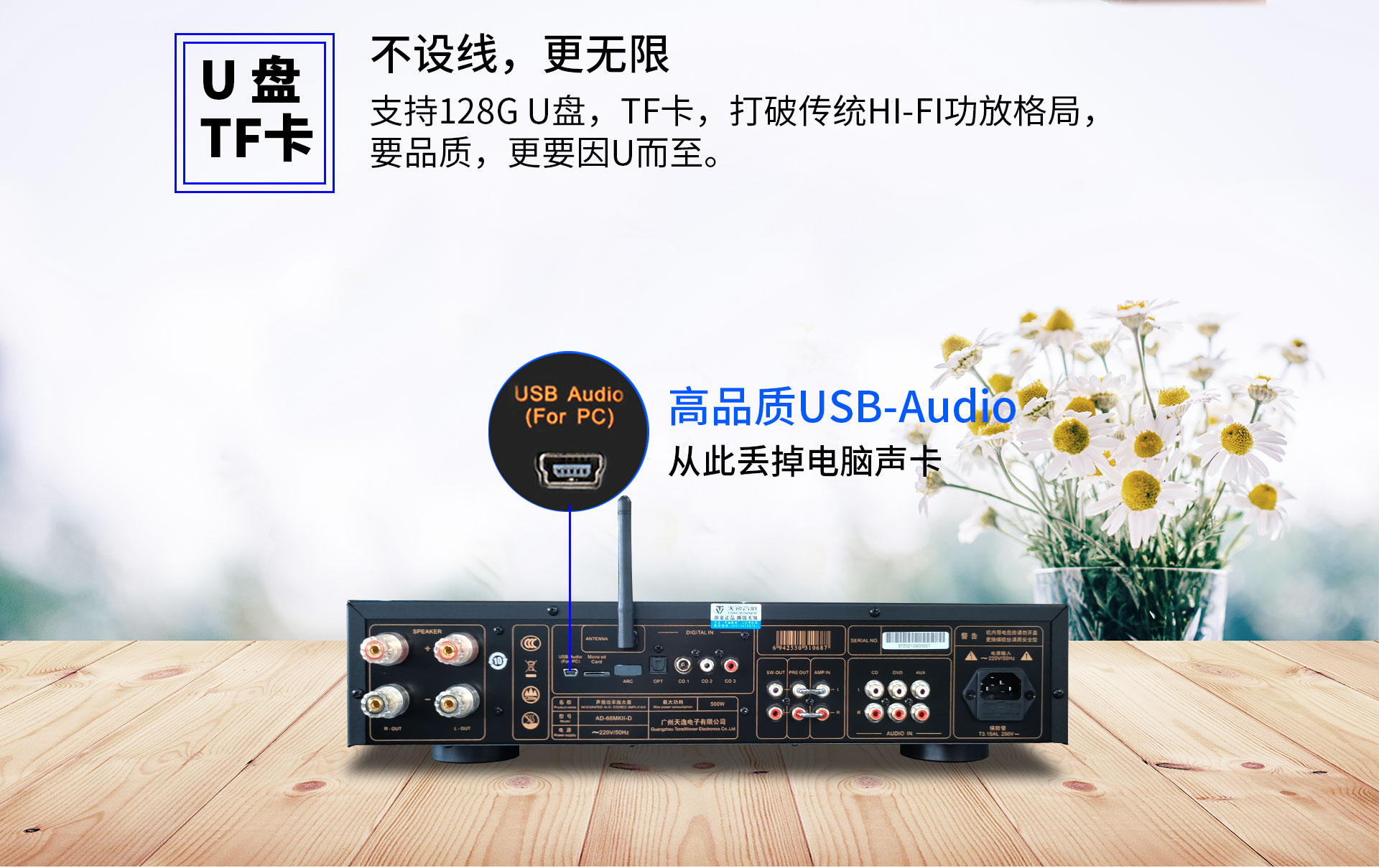

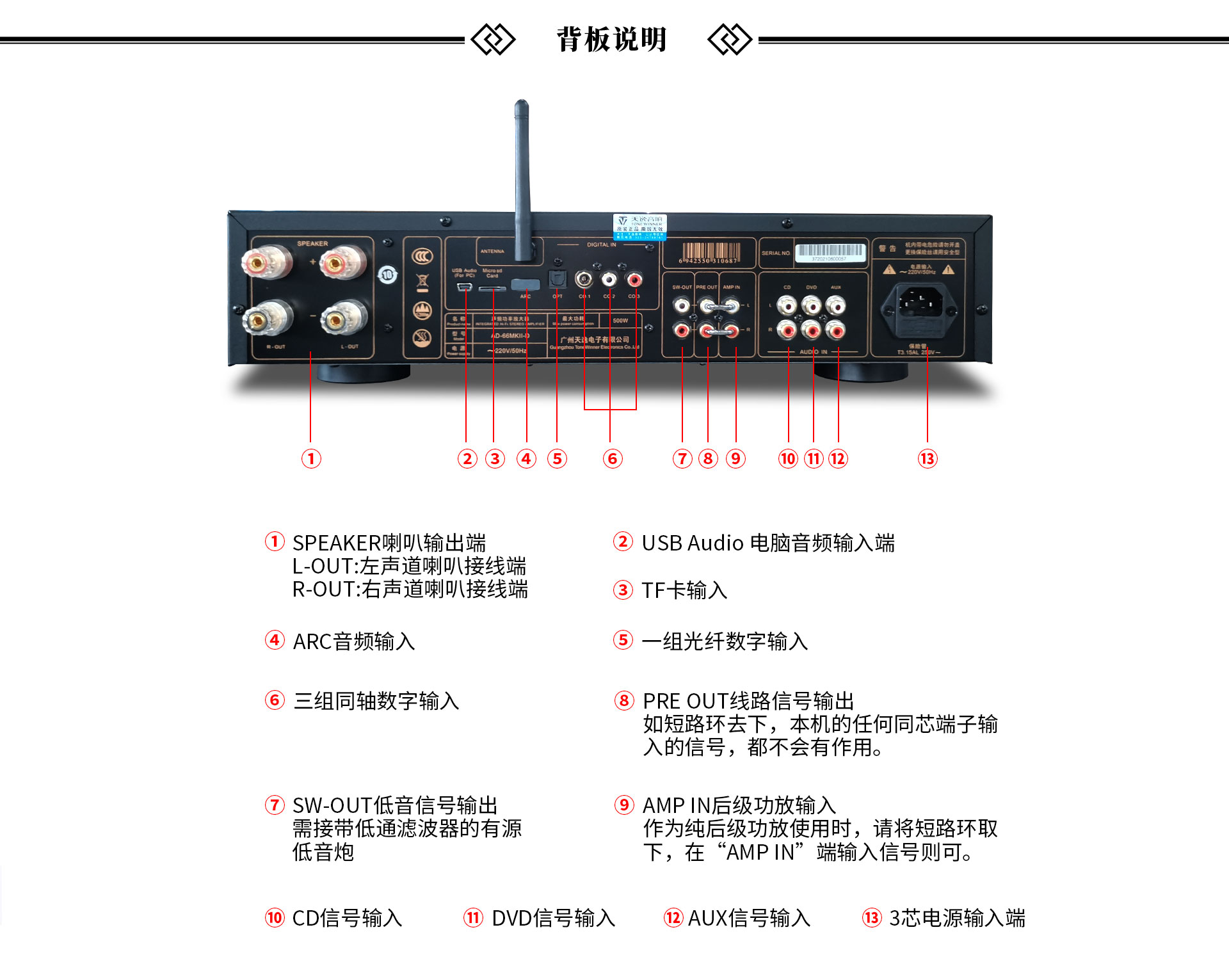

一、电路设计 采用天逸经典超甲类电路,在输入级上采用差分平衡输入方式,在电压放大级采用了共射共基和恒流源负载。输出级采用超甲类的偏置技术,消除了输出管的开关失真;对电压放大及电流放大分别供电,并对电压放大级进行高电压供电。使得本机具有“超低失真”和良好动态特性。 1. 音量控制新芯片采用了发烧级音量芯片NJW1194。该芯片是集前级放大、缓冲、阻抗匹配、高低音调整等为一体的电阻梯形电子电位器,具有低失调、低输出噪声、低失真的特点:输出噪声电压低至-117dB V typ;失真度几乎可以忽略不计,声道的分离度高达-120dBtyp;并提供高、低音音调调整和提供精确到0.5dB步进的调整。 2. TTC5200/TTA1943是东芝近年来研发的音频专用大功率对管,声音温暖甜润,全频域听感表现出色,声音的质感细腻、颗粒细幼,有非常好的分析力;音色中性,有较强的可塑性。 3. 采用精密五环电阻,前三环为数值,最后一环是误差色环,有效保证功放更稳定的性能。 4. 电容选择了高达34700微法的天逸特别定制金字ToneWinner高档音频专用电解电容担任电源滤波大水塘。选用高品质巨型环牛,高频响应佳,功率和动态余量高,漏磁小,电磁辐射及振动噪声较小。 二、功能概述 1. 多种输入方式:USB-Audio输入、光纤、同轴输入 2. 支持128G TF卡和U盘本地播放,支持WAV、FLAC、AFE等无损音乐信号; 3. 支持无线蓝牙连接,外置蓝牙天线接收信号能力更强,有效传输距离为30m,传输高速、稳定,极大程度地降低信号传输过程的损耗,保证音乐的品质; 4. 天逸专属APP,能读取手机预设的音乐播放手机本地歌曲,同时可以连接管理播放设备,自由地切换音源更有高低音调节等个性化功能; 5. 可连接手机、电脑、平板、笔记本等多种设备,兼容多种音乐主流APP; 6. 高低音自主调节,准确传达专属的音乐风格 7. 支持HDMI-ARC音频回传,传输效果更佳的数字信号,打破电视机自带扬声器干瘪单薄的困局; 8. 支持SW-OUT输出,连接有源低音炮,立刻开启2.1系统,更可根据自身喜好进行高低音调节,让声音更加符合自己的风格; 9. 前后级分离电路设计,拔掉后方U型插销,立刻变身纯后级,满足高级玩家的更多需求 三、性能参数 产品型号:AD-66MKII-D 信噪比:≥95dB(A计权) 失真度:≤0.025%(1KHz,正常工作条件) 频率响应:20Hz-80KHz(+1/-3dB) 声道分离度:≥75dB 增益:>38dB 额度阻抗:8Ω 每声道输出功率:>85W 待机功耗:/ 整机功耗:380W/8Ω;500W/4Ω 净重:10.6Kg 整机尺寸:444x88(107)x401(436)mm宽x高x深 毛重:12.3Kg 包装尺寸:545x190x528mm宽x高x深 |

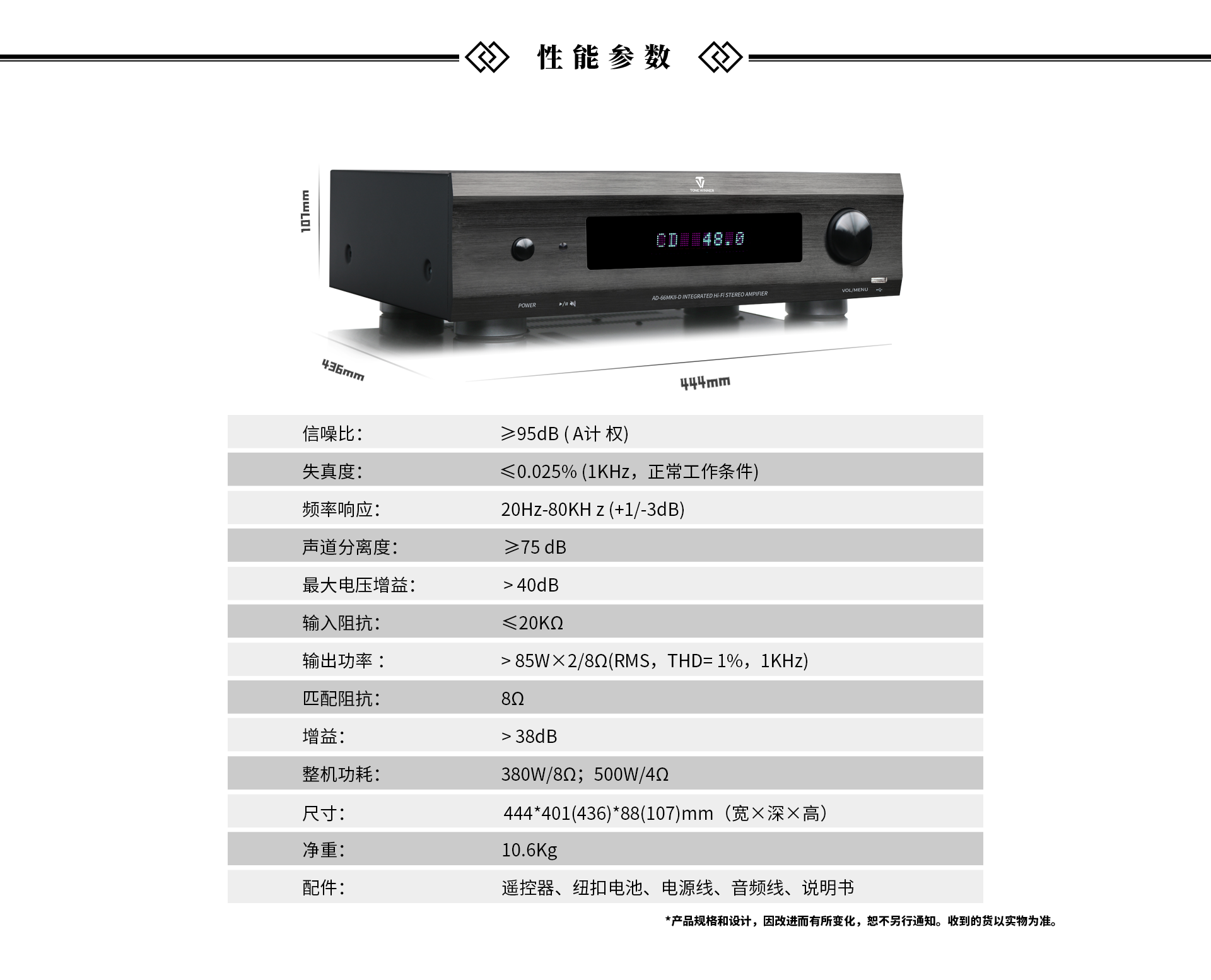

产品型号:AD-66MKII-D | |
信噪比:≥95dB(A计权) | 声道数:2 |
失真度:≤0.025%(1KHz,正常工作条件) | 频率响应:20Hz-80KHz(+1/-3dB) |
声道分离度:≥75dB | 增益:>38dB |
额度阻抗:8Ω | 每声道输出功率:>85W |
待机功耗:/ | 整机功耗:380W/8Ω;500W/4Ω |
净重:10.6Kg | 整机尺寸:444x88(107)x401(436)mm宽x高x深 |
毛重:12.3Kg | 包装尺寸:545x190x528mm宽x高x深 |
适用场所:客厅、听音室、咖啡厅、演示厅等高品质音乐的场地 | 随机配件:音频线、遥控器、电池、说明书、电源线、合格证 |
