音响界的黑科技——天逸悦享一号全景声客厅影院音响深度评测(上)

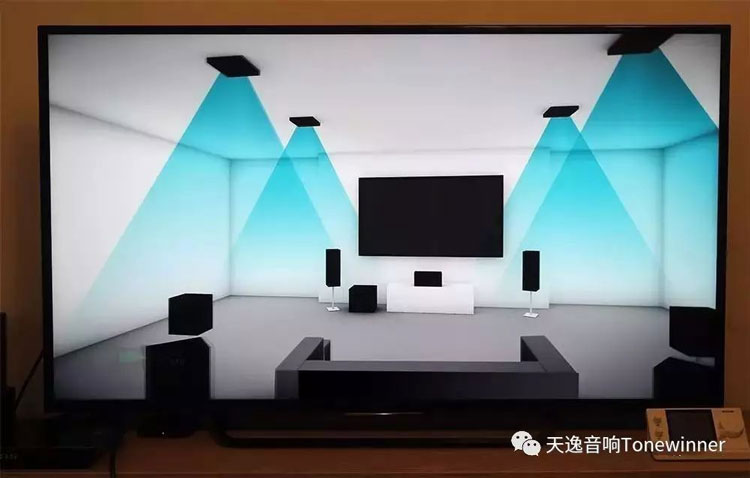

随着数码音视频科技日新月异的发展进步,将专业影院的音像效果搬回家,在自己的客厅中建立一套效果可以媲美专业影院的小型家庭影院,已经不是纸上谈兵的难事了,即便是领先音视频科技前沿、方兴未艾的杜比全景声(Dolby Atmos)影院,也有了较为完善的系统工程解决方案。但传统的全景声影院必须由一套全景声解码系统和至少11只以上的独立音箱配合安装调试,这使很多普通用户望而却步。特别是对于现代客厅而言,承载着一家人的起居饮食,若在面积不大的客厅内摆放11只以上音箱,再加至少一直有源低音炮后,其活动空间还能有多大呢?即便您是影音发烧友,发烧到这一切您都能包容接纳,但并不代表您的家人能够容忍啊!恐怕首先反对的就是您夫人和孩子们了。


为了满足大多数普通家庭能体验杜比全景声影院音效,美国杜比科学家经过数年科技攻关,终于把阵容庞大、音响效果出众的Dolby Atmos系统,通过特殊的设计和工艺浓缩在体积细小的SoundBar产品中,配合时下的高清投影电视或大屏幕液晶电视,实现将专业影院的电影声效轻松搬进千家万户的梦想。作为我国家庭影院制造的一线企业,天逸音响携手美国杜比实验室率先在国内推出了这种高科技的音频产品——全景声客厅影院音响 悦享一号。



为了充分了解该套音响的技术特点和使用效果,笔者在第一时间拿到了这套站在影音科技前沿的新产品,并通过自己近两个多星期的亲密接触和实际使用试听,为大家详细介绍其使用心得和感受,供感兴趣了解的朋友们参考!



悦享一号的构成

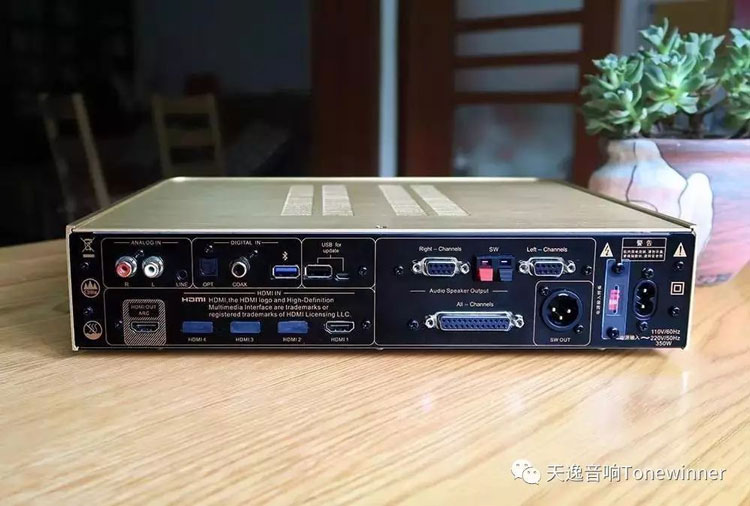

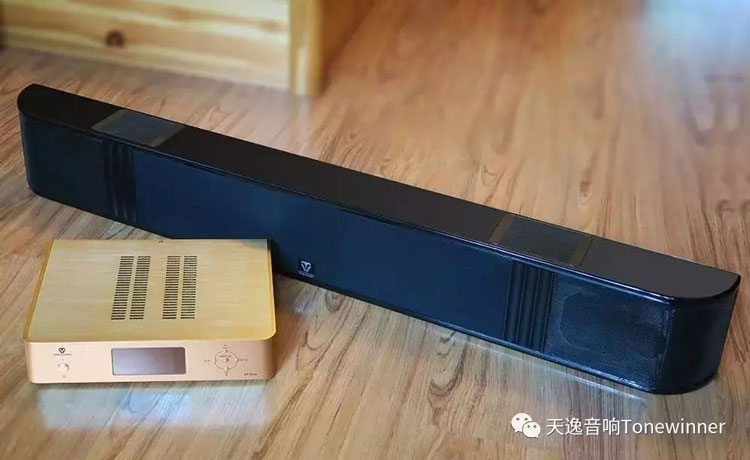

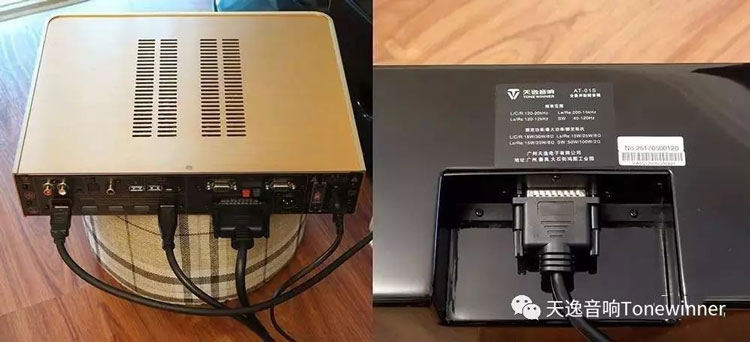

“悦享一号”全景声客厅影院音响是由两部分组成:一台Dolby Atmos全景声解码器/功放,型号为:AT-01A,搭配一只全景声音箱(内置12只扬声器/独立8声道):型号为AT-01S,两机由一条配送的24针All-channels 专用电缆连接起来,AT-01A以HDMI输入线连接高清蓝光播放器或高清硬盘播放器作为节目源,HDMI输出端连接高清液晶电视或投影机,就组成了一套完整的高清Dolby Atmos全景声客厅影院音响系统。

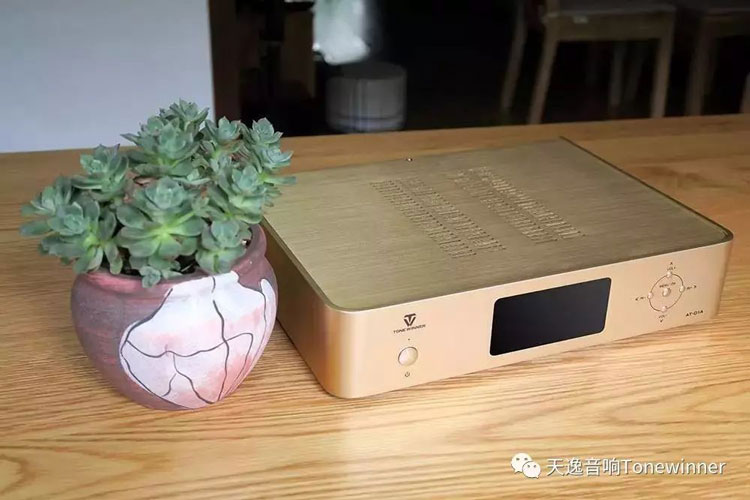

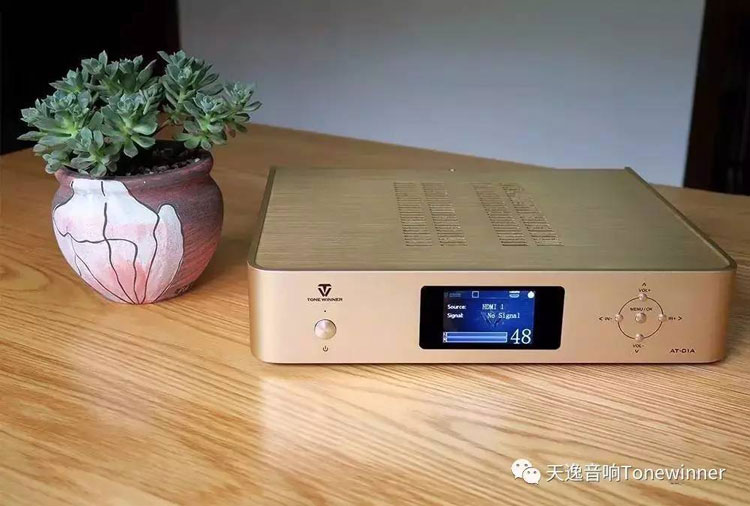

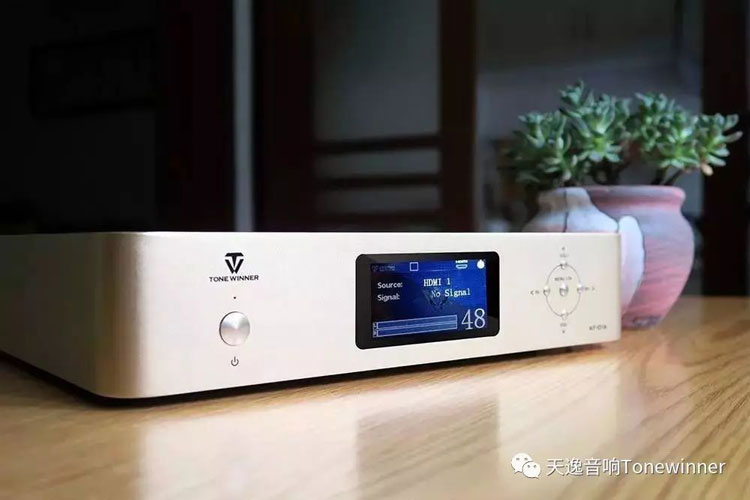

功放AT-01A技术详解

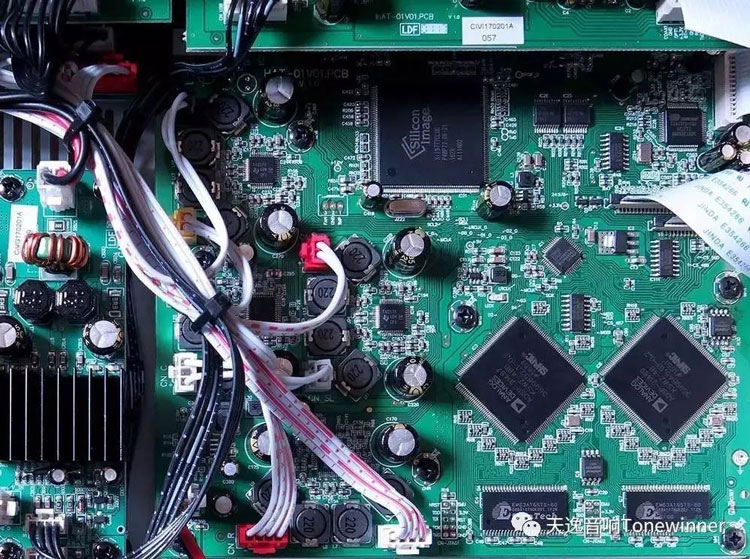

从技术层面上来讲,AT-01A全景声解码器/功放肯定是整套系统的技术核心,其电路融入了美国杜比最新的Atmos  DSP声场处理高科技,对于这些高深的学问和理论我们无需做详细了解,只需要确认该解码器采用了美国Analog Devices(美国模拟器件公司)最主流的第四代SHARK浮点DSP21487及21489等大规模集成芯片来完成Dolby Atmos全景声解码就OK! 事实上,该芯片能够流畅完成Dolby Atoms 5.1.2系统及DolbyTrueHD、DolbyDigital+等传统音频流解码。



后续电路采用了行业精英翘楚——美国CIRRUS  LOGIC (美国水晶半导体公司)主流DSP声场处理芯片CS48560来完成诸如声场的虚拟和声场扩张等声效,并负责对整个系统音响效果的调整和对各路扬声器声音频率响应曲线进行有效的矫正,使其更好的达到和完成Dolby Atmos全景声技术所要求的声学声效标准。美国CIRRUS  LOGIC的音频在世界范围内得到音响业界的广泛认同,具有行业标杆的尊崇品牌地位,其数字DSP芯片被诸如苹果(Apple)、波士 (Bose)、哈曼国际(Harman International)、IO、安桥 (Onkyo)、马兰士 (Marantz)、松下(Panasonic)、飞利浦 (Philips)、先锋(Pioneer)、三星 (Samsung)和索尼 (Sony)等等世界著名品牌大量使用和信赖 。



整套系统的设计和样机完成后,必须发往美国杜比实验室做各项严格的声学和可靠性测试,各项指标合格后才能获得Dolby Atmos全景声认证并获准生产资格,这是一个复杂且漫长的过程,其间弥时费力,因而“悦享一号”全景声客厅影院音响从研发到正式上市,经历了整整一年的时间!可见其用心之巨,产品质量由此略见一斑!

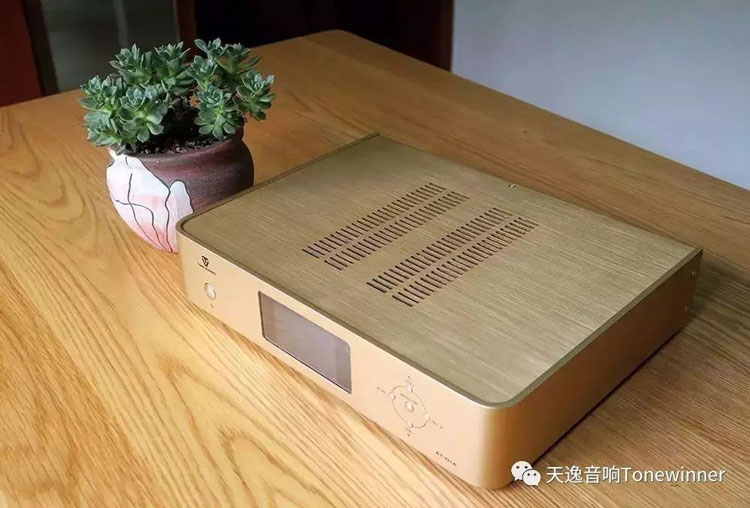

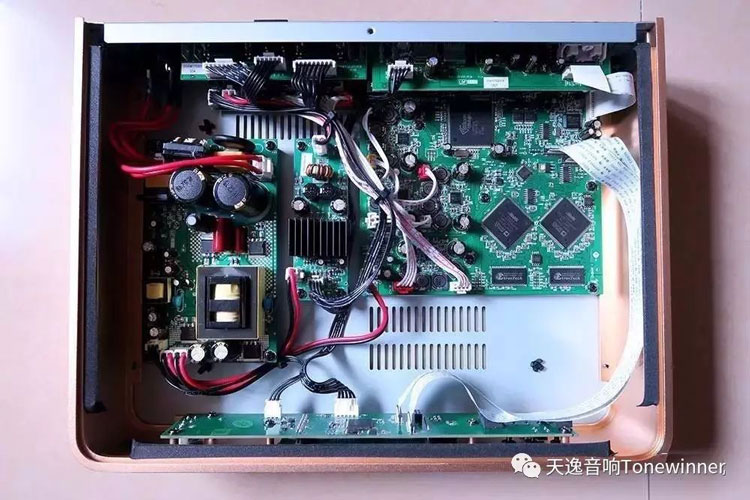

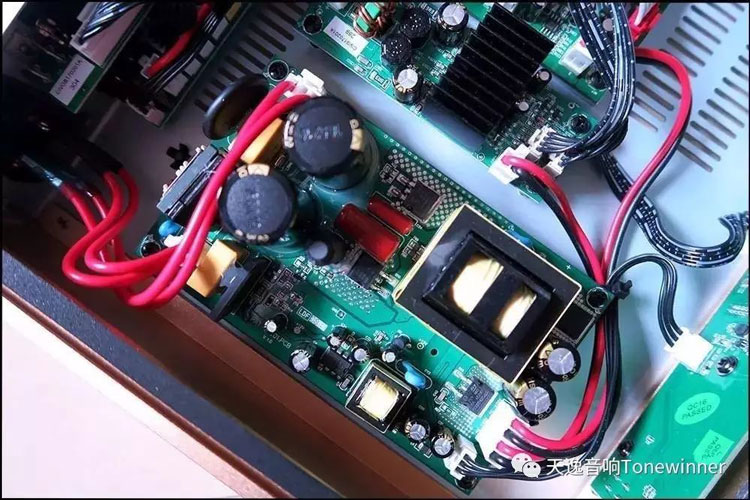

AT-01A的功放电路因为需要配套较小的金属箱体置于纤薄的液晶电视旁,体积所限,加上独立的多声道同时一起参与工作,可靠性因素第一。因此设计师选用了发热量很小、换能效率很高的D类数字功放电路,该机采用了美国著名的德州仪器(Texas Instruments)研发的D类数字音频放大器来担任供电系统,TI公司的D类数字音频放大器在技术层面上已相当成熟,不仅仅电能转换输出功率的效能可以轻松达90%,发热量很小,输出功率强劲,同时可靠性程度相当高,且符合绿色家庭节能环保的要求,因而得到广泛认可和大量的应用。

按照设计要求,该功放为Dolby Atmos 5.1.2的设计方案,所以是一台有8个独立声道的功放电路,分别提供左右主声道、中置声道、左右后环绕声道、左右顶置空间声道共7×22W + 双有源低音炮声道100W的充沛功率。在普通家庭客厅中使用,其功率储备极其丰裕,声音的声场营造和包围感强烈,尤其低频的效果极其震撼!

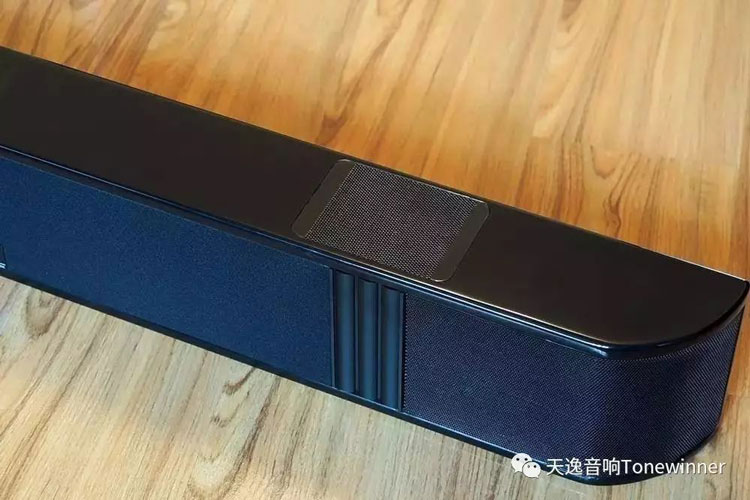

说完功放,让我们再来说说与之配套的全景声音箱AT-01S:这是一只长1208毫米、高160毫米、宽101毫米的声条,体积虽然不大,但麻雀虽小五脏俱全,此箱是完全按照独立的腔体共鸣来设计制造的,各声道间互为独立,形成独立的声学系统但又相互融合共同发声。


Soundbar AT-01S设计原理



资深的HI-FI玩家一看便知,这绝对是设计高端HI-FI音箱的标准工艺,能很好的解决音箱内各个腔体的频率串扰和驻波串扰,最大程度的减少箱体驻波和恶声的形成和叠加增强效应,让腔体发音更加纯净。这样的设计势必大大增加音箱的设计成本和重量。因而该箱全部采用了密度很高很厚的纤维板,加强筋也不列外,其用料实在,重量十足。12.5公斤的声条让我在搬到4楼家中时着实出了点汗……

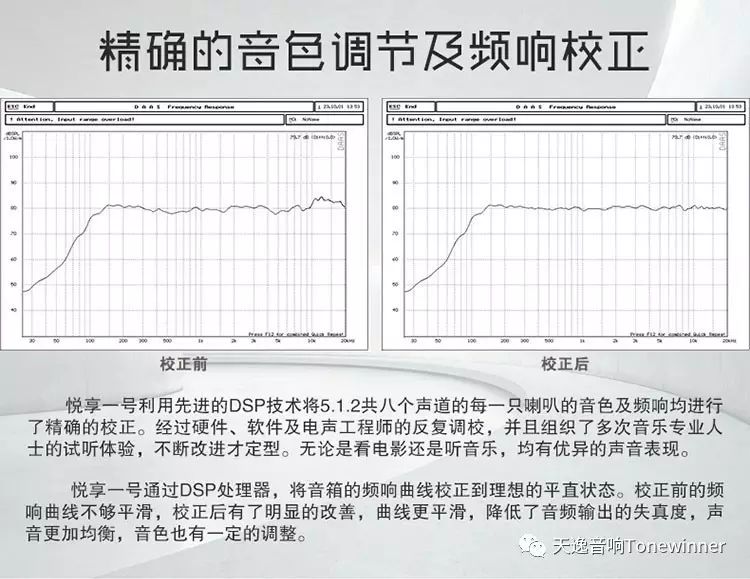

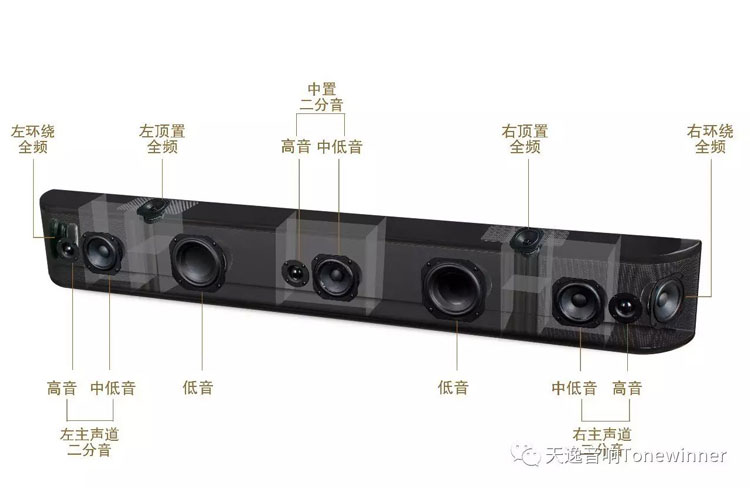

从音箱设计示意图中可以看到,该箱设计了12只高品质的HI-FI喇叭单元共内置八个独立声道:分别为音箱正面的左前、中正、右前三主声道,这三个声道均是由3英寸的优质高灵敏度中低频喇叭和1寸的HI-FI球顶丝膜高音喇叭组成两分频系统来担任;声条两侧分别由两只3英寸的全频喇叭担任左环绕声道和右环绕声道的发声;声条顶部左右分别由两只3英寸的全频喇叭与水平面成120度夹角安装,来担任顶置式反射声道发音;箱体正面还特别隔离出很大的独立腔体分别内置左右共两只4英寸的大音圈长冲程悬挂式低音喇叭组成力度十足的低音炮。值得一提的是:设计此音箱时,硬件设计师配合软件设计师对各声道喇叭分别采用DSP声场处理技术对各个喇叭单元的频响曲线进行了专门的优化矫正,使其每个喇叭单元的频响曲线都尽量处于设计师可控的平衡、平坦范围,配合AT-01A解码功放,出色的营造出效果满意的Dolby Atmos全景声声音效果和音乐味较为浓郁的HI-FI声效,让可听性、耐听性大大增强。



由于篇幅限制,今天我们先给大家展示评测的技术详解,下期推送将为大家展示辨机对天以悦享一号全景声客厅影院评测的使用感受部分。敬请期待!

*注:本文摘自辨机原创评测《天逸“悦享一号”Dolby Atmos全景声客厅影院音响使用感受》,内容略有删减。
