电视高保真有源音箱




主要技术指标;

1.谐波失真:<0.5%(A计权)
2.信噪比:≥83dB(A计权)
3.频响:功放:左右中高音:100Hz~20kHz;超低音40Hz~140Hz
        电声:45Hz~20kHz
4.最小源电动势:420mV±2dB(中,高音);120mV±2dB(超低音)
5.增益:中音:30±2dB;超低音:42±2dB;
6.功率:中音(左右):≥25W(8Ω),THD=2%(单声道测试);
        超低音(左右):≥50W(8Ω)THD=2%(单声道测试);
7. 电源电压:~220V/50Hz
8. 功耗:≤200W
9.      尺寸:1000 × 480 × 102 (mm)

天逸的TV-100电视高保真有源音箱就是针对LCD、LED高清电视用户而最新推出的高性能SOUNDBAR音响产品。






该产品具备以下几大重特点:

1. 集成了目前流行的数字、模拟以及蓝牙输入接口,一机多能,能与多种音源设备配套使用,从而建立起简单实用的家庭高保真音乐中心。

2. TV-100高保真电视音响通过机内大规模DSP数字声场处理技术,完成具有真正意义上的电子分频功率放大,采用8单元喇叭四通道技术,使音箱在全频域范围发出的声音平滑流畅、细腻纯美,具有丰满明晰的音频解析力,鲜明地体现出电子分频有源音箱的先天优势。

3. 超强DSP声场处理技术可提供256种音乐、256种电影、256种新闻等不同的声音效果。让您享受无与伦比的调音乐趣!

该机的技术要点:

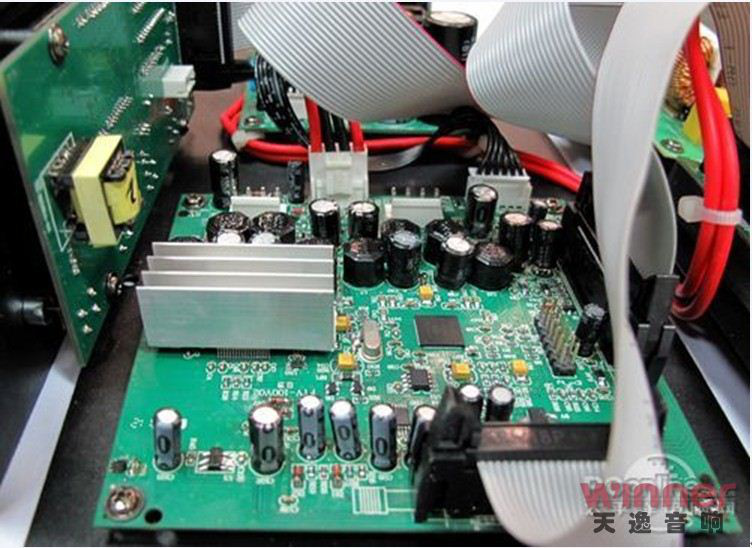

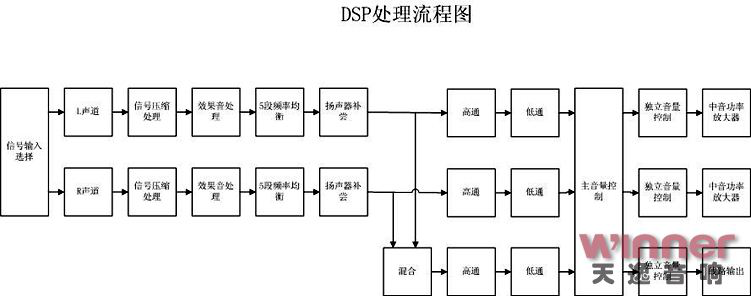

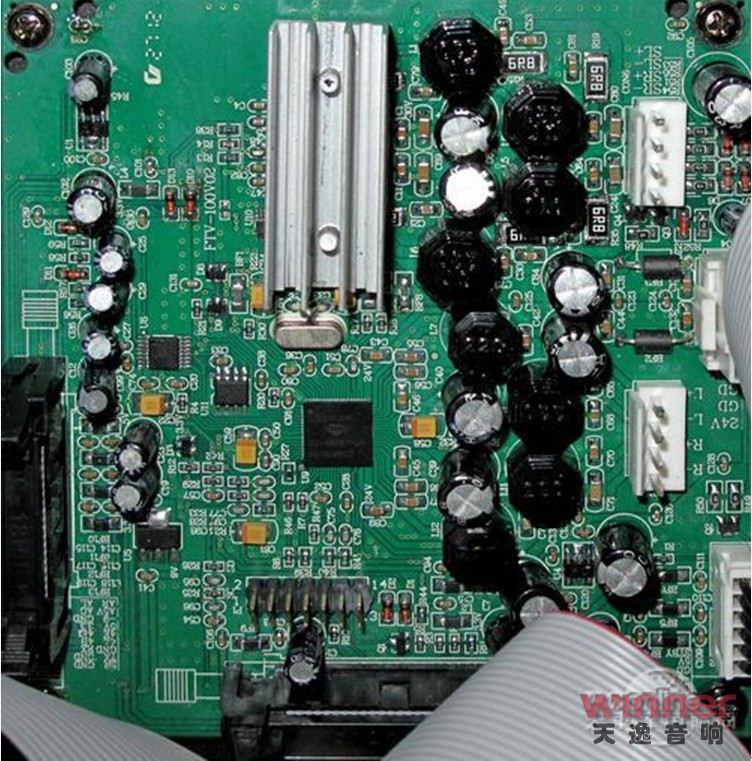

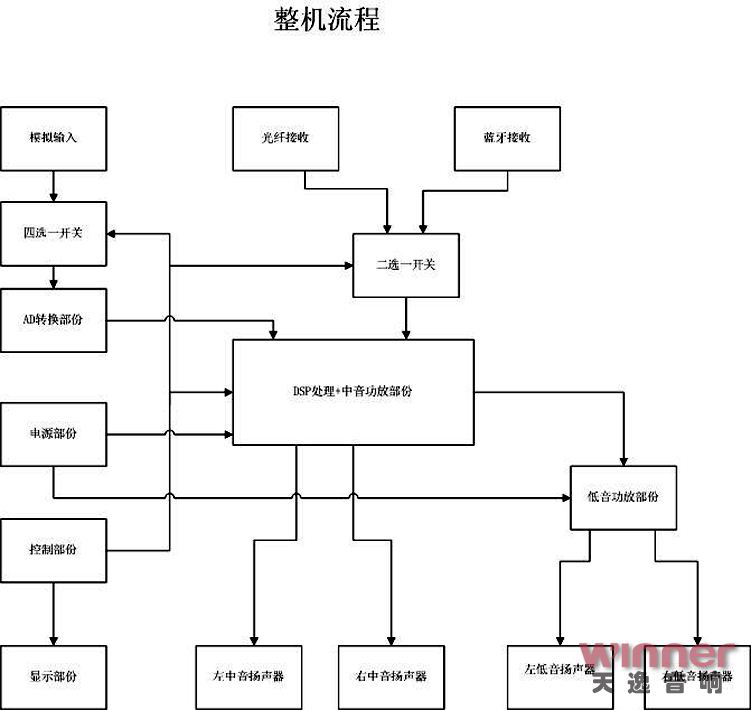

为了帮助大家了解这款SOUNDBAR高保真电视音响的技术要点,笔者特意根据电路画出了信号处理流程图:

从原理方框图可见:该音响的输入信号端子较为丰富,除了和电视机匹配的模拟信号输入端子外,还有信号保真度很高的光纤数字输入端子和时下已经比较普及的蓝牙3.0无线输入端子,也就是说,除了和电视机配接外,该音响还可以作为和数码产品接驳的高保真多媒体音响来使用。当来至音源的音频或数字信号进入到该机的信号处理中心时,将在这里完成相应的AD转换和DSP声场处理及电子分频放大,这一级是该机的核心技术所在,其芯片为来至美国Intersil公司旗下的D2Audio公司,是一家专门致力于为消费电子、汽车以及专业音频产品等应用领域提供数字音频功率放大器设计的创新领先厂商,是全球独家拥有智能数字音频功率放大器技术的厂商。其芯片的科技含量非常高,博得了全球众多著名音响生产厂家包括POLK AUDIO等等的青睐。此次采用的该芯片为:D2-45X57-QP DSP处理器,是集DSP多种音效、以及全频域电子分音、EQ调整、中高频功率放大等等为一体的高科技音响处理芯片。它的工作原理是:来至输入电路的L声道和R声道的信号源进入到D2-45X57-QP DSP处理器后,首先要通过信号的压缩处理以适应芯片的处理规格,然后进行声音效果的处理,随后进入到芯片内置的双5段频率均衡控制电路,此时通过菜单即可非常方便的对双5段频率均衡器进行增减调整。随后进入到扬声器曲线补偿电路,该机出厂时,厂家已经用AP测试仪将扬声器的曲线补偿到最佳的状态并已经固化在DSP芯片内。随后信号进入到电子分音电路将音频的全频域通过一系列的高通、低通等带宽滤波电路,将其分为左右声道中高音信号和左右声道低音等4路输出,左右声道中高音信号依赖于DSP芯片内置的功率放大单元进行放大并输出2×24W(8欧)功率直接推动左右声道共六只中高音喇叭发声,而解析出的低音信号,则通过线路输出进入到该机的双低音功放电路部分,该部分电路由著名的 STA505功放模组担纲主角进行功率放大后,输出2×50W(8Ω)的低音去推动安装于箱底的两个低音喇叭(低音炮)发声。由此框图可见,该电视高保真音响实质上是一个采用电子分音4声道放大的2.1多媒体有源音箱系统。由于电路设计缜密,元器件选材精细,箱体工艺结实、符合其必须的声学要求,加上8只优质喇叭的分频协调工作及数码音源的介入,使得该电视高保真音响名副其实,声音好听耐听,极大的加强了平板电视的声音效果,伴音清晰洪亮、饱满醇厚、音乐细节毕现;低频的力度、量感和弹性都有了上佳的表现,对电视的声画艺术的整体表现有至关重要的提升!尤其将该机作为多媒体以光纤线或UBS数据线驳接CD机或电脑接收音乐源码流信号,那声音的实际重放效果就有质的提升,完全可以媲美入门级的高保真音响之声音效果,无论低频、中频还是高频都有不错的表现!

4. 电源部份采用高效的串联谐振式稳压开关电源,能耗低,效率高,可靠性更好。

5. 四通道的功放全都采用了高效率的集成数字功放芯片器件,比模拟放大器很大程式度上降低了功耗,保真度高,声音细腻,音色中规中矩,有极强的可塑性,配合上千种DSP声场效果,让您随性所欲的享受天籁之声。

6. 为确保扬声器系统及功率放大器安全,本机设有过载、短路、自激、直流电子保护线路,当相关情况发生时能以极快的响应速度开启相应的保护功能。

8. 采用坚固耐用的高密度纤维板箱体和合理的声学结构,确保有源音箱的声音效果和美观耐用。

一直以来,平板电视因为物理条件的先天条件,声音的音质一直被人诟病,由于资身体积非常有限,缺少能让扬声器发出共鸣的声学共鸣腔体,所以现今的液晶电视机尤其是超薄型平板电视虽然画质得到了很大提高,但声音效果与CRT/背投时代的产品相比确实让人觉得非常羸弱。为解决这一缺陷,具有平板电视机声音伴侣的“Soundbar”(中文译名为:声霸)概念下的长条形小音箱应运而生,与液晶电视的搭配让人耳目一新;但是“Soundbar”的音质也很难说让人完全满意,因为长条形的箱体依然很难满足安放大尺寸扬声器所需的空间,低频部分依然是缺失的。



如何让平板电视音箱看上去不那么大,但是又能兼顾完整音域的重播,还要与电视机外观上能搭配得当呢?天逸TV-100是一个不错的折中选择,下面奉上这款产品的试用报告。

●产品外观设计:

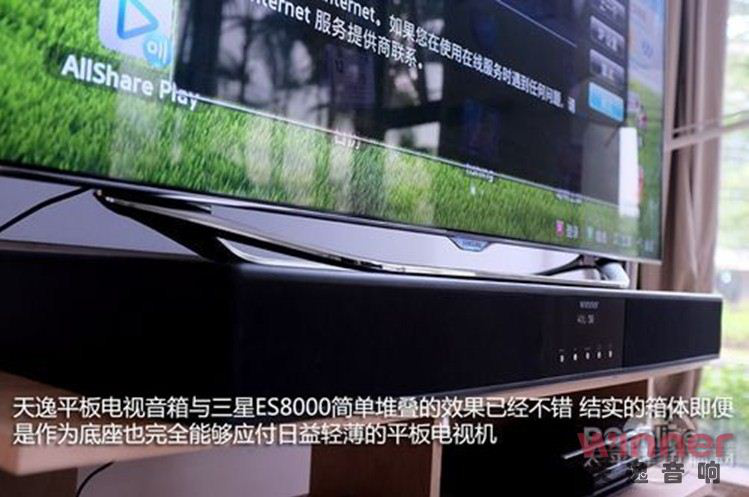

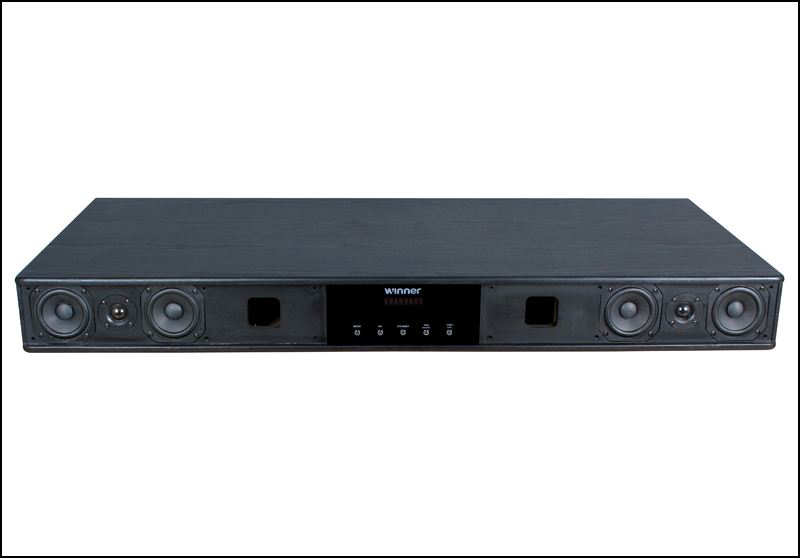

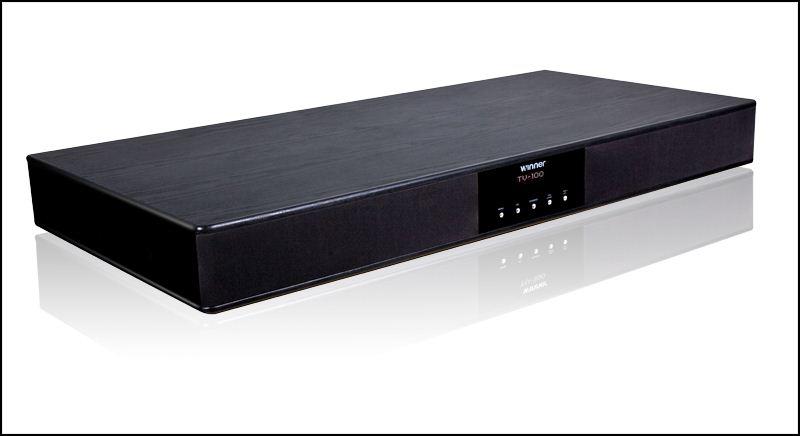

音箱采用了扁平状长方体的箱体设计,因此正面看的时候它只是很薄的那么一块。如果安装了电视机底座,将电视机置于其上也并不会浪费电视柜的桌面面积。

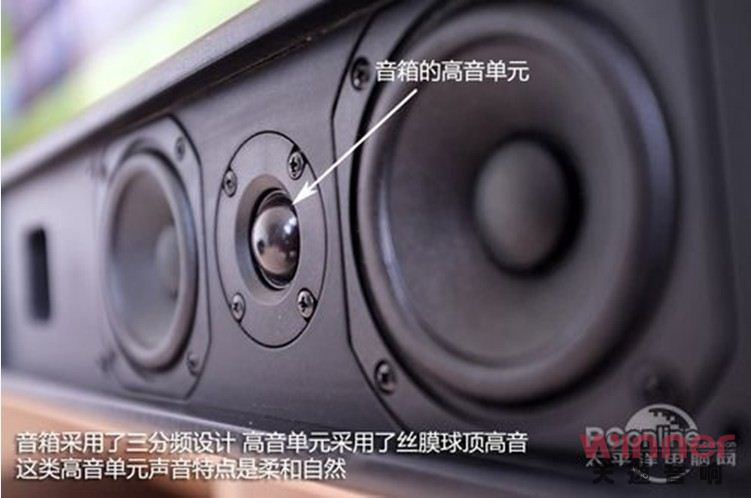

将音箱的右前面罩拆下后,可以看到音箱的前置喇叭配置,音箱采用三分频设计,前置部分整合了高音和中音单元,这是因为中频和高频具有指向性,前置朝向有助于保持扬声器的指向性性能指标。

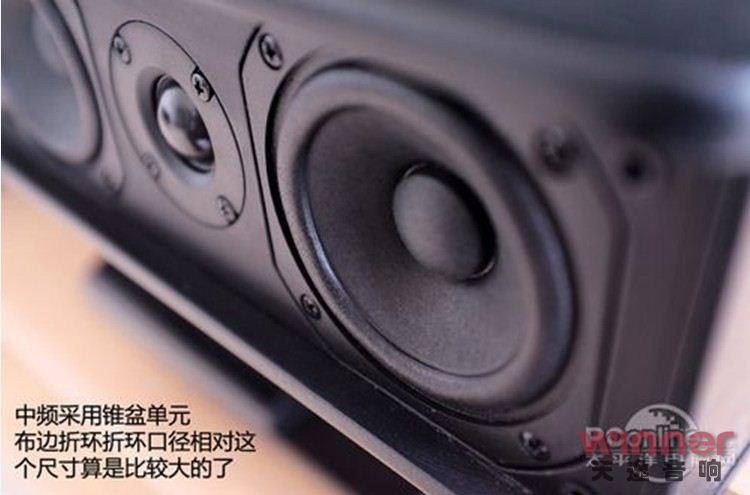

中频单元在3英寸左右,采用锥盆单元,振膜材料应该是复合纤维膜。

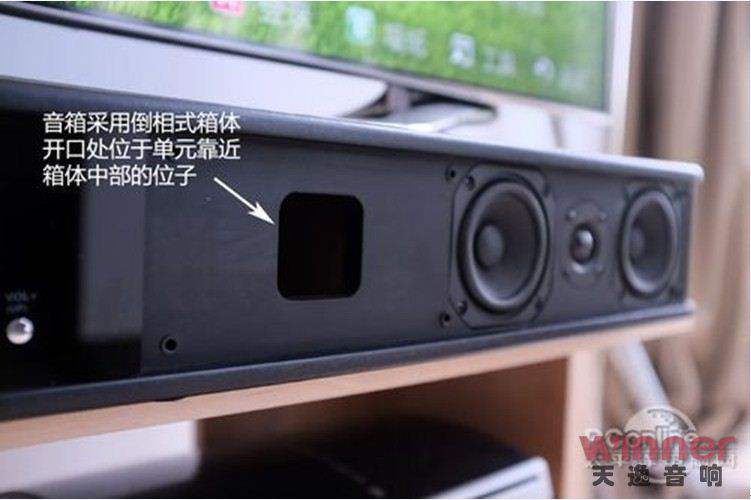

音箱采用开口箱设计,倒相式箱体的开口位于右侧单元的最左侧,为的是能够辐射出足够量的低频。

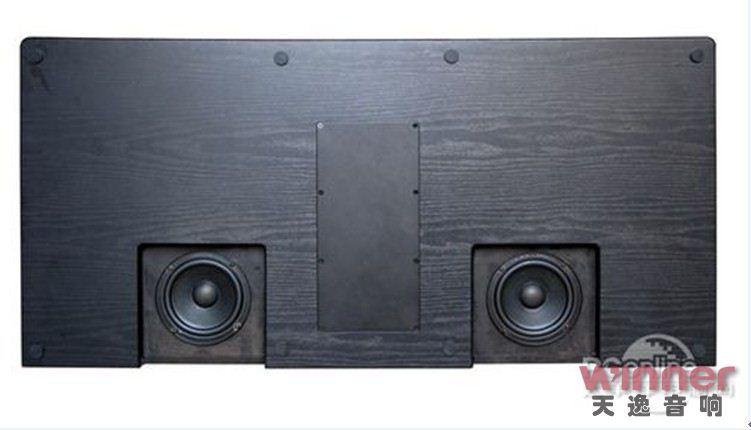

将音箱翻转过来,我们可以看到其低音单元,采用了垂直地面的悬挂方式,又扬声器直接对地辐射,这是很多低音单元的的设计思路,不过在这,可能是为了更好的利用箱体,因为隐藏在音箱底部可以不必将其前置以提高箱体的高度,影响音箱的整体外观。



低音单元同样采用了锥盆设计,但是振膜采用了更结实的编织材料。

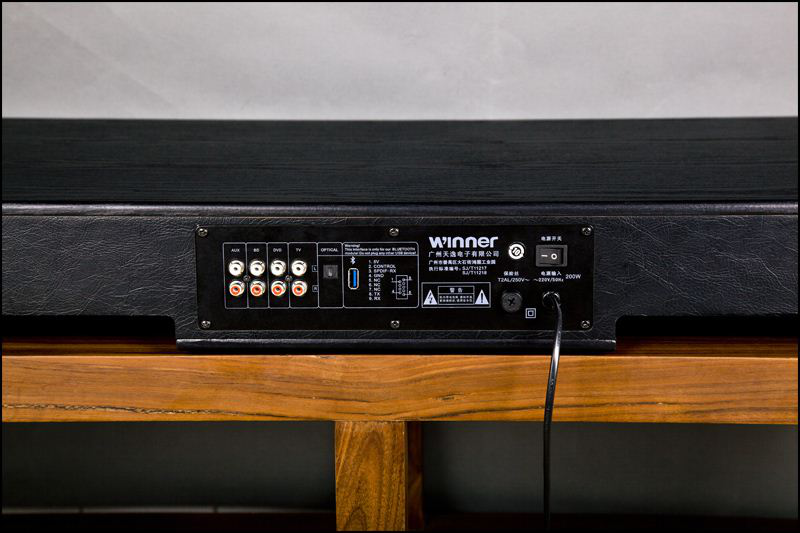

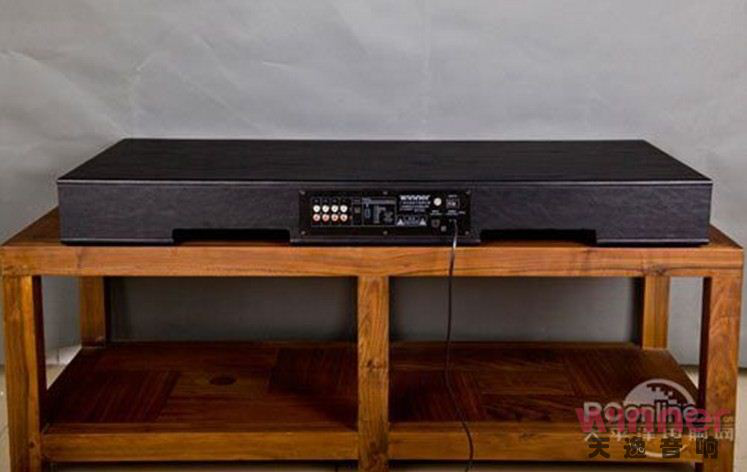

回过头看看音箱的背面,低音单元的开口位于音箱尾部,对称分布。再来看看背部细节。

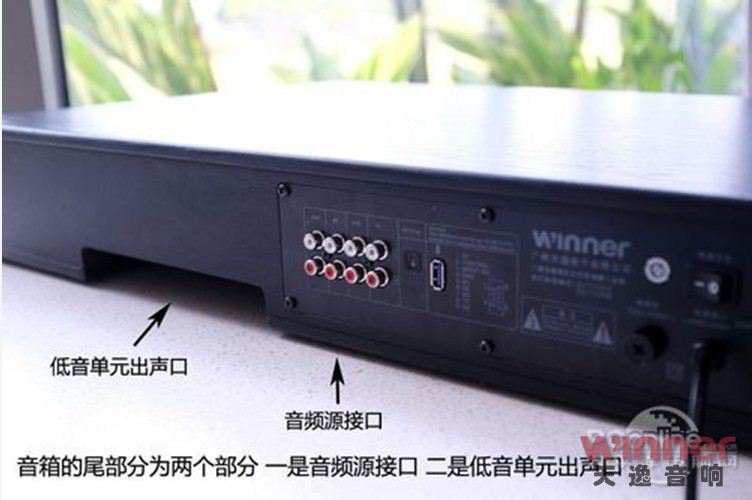

该音响的输入信号端子较为丰富,除了和电视机匹配的模拟信号输入端子外,还有信号保真度很高的光纤数字输入端子和时下已经比较普及的蓝牙3.0无线输入端子,也就是说,除了和电视机配接外,该音响还可以作为和数码产品接驳的高保真多媒体音响来使用。

支持蓝牙接收模块这样便可以与iPhone、iPad等便携设备实现对接,充当产品的外置音箱。采用通用接口的好处就是一旦蓝牙升级了,直接升级蓝牙模块即可,音箱整体不需要更换。

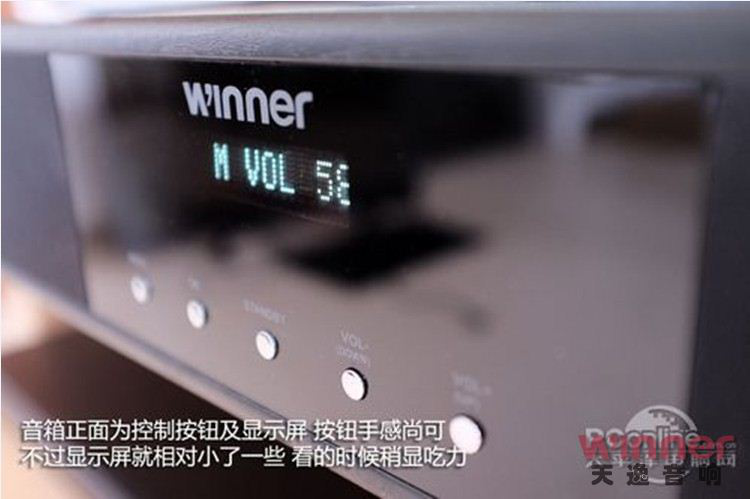

音箱正面中部是点阵显示面板,并不大,不过倒是可以给正面带来一点生气。

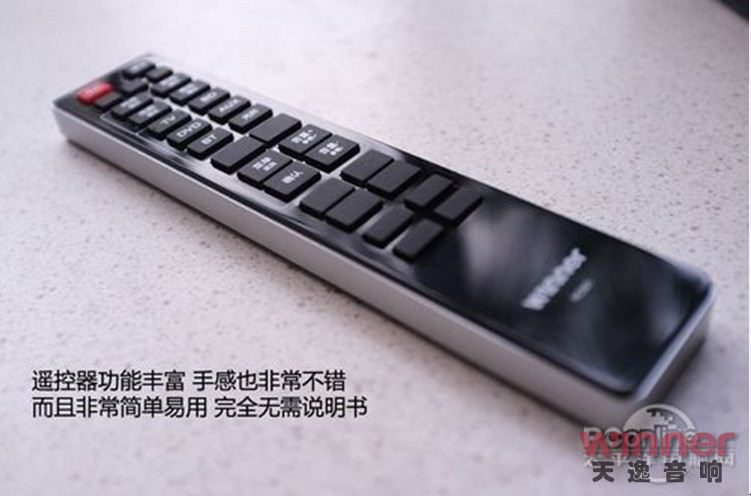

遥控器手感非常好,不过还有很多按键没有定义到,实际上音箱的控制非常简单,无需说明书,并且也无需太多按键。



●产品外观设计

为了帮助大家了解这款SOUNDBAR高保真电视音响的技术要点,我们来看看产品的信号处理流程图:



当来至音源的音频或数字信号进入到该机的信号处理中心时,将在这里完成相应的AD转换和DSP声场处理及电子分频放大,这一级是该机的核心技术所在,其芯片为来至美国Intersil公司旗下的D2Audio公司,是一家专门致力于为消费电子、汽车以及专业音频产品等应用领域提供数字音频功率放大器设计的创新领先厂商,是全球独家拥有智能数字音频功率放大器技术的厂商。其芯片的科技含量非常高,博得了全球众多著名音响生产厂家包括POLK AUDIO等等的青睐。此次采用的该芯片为:D2-45X57-QP DSP处理器,是集DSP多种音效、以及全频域电子分音、EQ调整、中高频功率放大等等为一体的高科技音响处理芯片。



它的工作原理是:来至输入电路的L声道和R声道的信号源进入到D2-45X57-QP DSP处理器后,首先要通过信号的压缩处理以适应芯片的处理规格,然后进行声音效果的处理,随后进入到芯片内置的双5段频率均衡控制电路,此时通过菜单即可非常方便的对双5段频率均衡器进行增减调整。随后进入到扬声器曲线补偿电路。

该机出厂时,厂家已经用AP测试仪将扬声器的曲线补偿到最佳的状态并已经固化在DSP芯片内。随后信号进入到电子分音电路将音频的全频域通过一系列的高通、低通等带宽滤波电路,将其分为左右声道中高音信号和左右声道低音等4路输出,左右声道中高音信号依赖于DSP芯片内置的功率放大单元进行放大并输出2×24W(8欧)功率直接推动左右声道共六只中高音喇叭发声,而解析出的低音信号,则通过线路输出进入到该机的双低音功放电路部分,该部分电路由著名的STA505功放模组担纲主角进行功率放大后,输出2×50W(8Ω)的低音去推动安装于箱底的两个低音喇叭(低音炮)发声。




该电视高保真音响实质上是一个采用电子分音4声道放大的2.1多媒体有源音箱系统。由于电路设计缜密,元器件选材精细,箱体工艺结实、符合其必须的声学要求,加上8只优质喇叭的分频协调工作及数码音源的介入,从而保障产品音质输出的品质。



尤其将该机作为多媒体以光纤线或UBS数据线驳接CD机或电脑接收音乐源码流信号,那声音的实际重放效果就有质的提升,可以媲美入门级音响之声音效果,无论低频、中频还是高频都有不错的表现!
