君临天下之势 天逸5.1功放 AD-9215HD

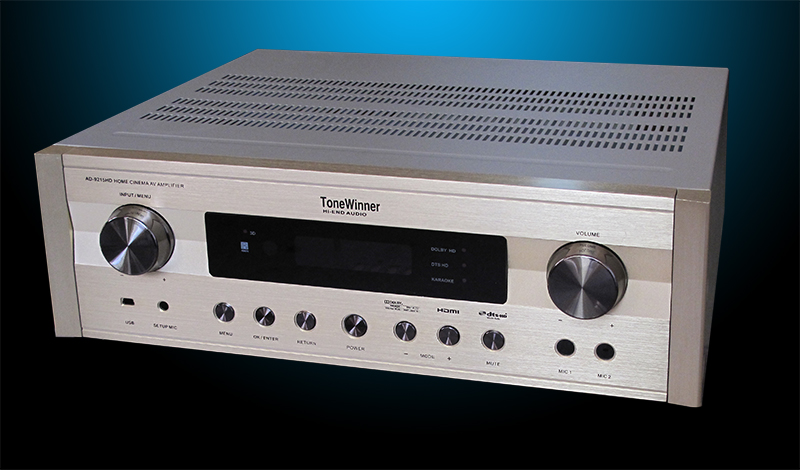

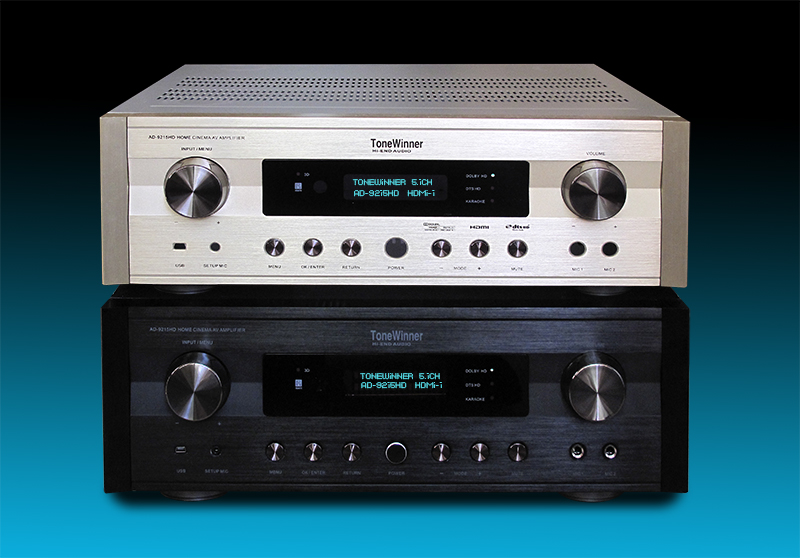

AD-9215HD功放有时下最流行的两种颜色,分别是土豪金和黑色。和时下天逸销量最大的AD-9200HD功放相比,其主来区别是电源部分及变压器增大不少,因而导致整机的输出功率更大,可达到5×130W(8欧),配套的电子器件也选用了耐压更高更可靠的优质元件,另外,该机增加了带aptx高保真无线蓝牙传输接收电路,可以和带蓝牙传输的电子设备无线接驳,把无限容量的网络歌库通过您的功放来播放,声音效果可以媲美高保真CD机的音质音色;该机还增加了7.1声道前级解码模拟音频信号输出电路,以便可以充分利用AD-9215HD功放的高清解码前级输出接驳功率更强大的HI-FI的纯后级功放,实现升级整套家庭影院的档次,让声音效果明显提升!外观方面:AD-9215HD面板采用了加工精细的拉丝铝合金材料,有良好的视觉效果、显得高端大器、耐看。而实际试听,高清解码效果和高档系列的机型AD-9313HD一样强大,当然,功率输出方面,您也会明显感觉5×130W(8欧)所带来的震撼效果的确是非同凡响,几乎可以秒杀AD-9200HD。


功能拾掇

●该机拥有和AD-9313HD同样强大的高清音频解码能力,具有非常强悍的双DSP(双核)高清音频解码能力,支持目前最先进的HD音频解码:包括Dolby TrueHD、Dolby Digital Plus、DTS Master、DTS HI RES等等。

●拥有完善的SD(标清)音频解码,支持:Dolby Digital(EX)、DTS、DTS ES(D6.1、M6.1)、DTS 96/24、可到192K 7.1CH的PCM等。

●拥有完善的矩阵音频解码功能,支持:Dolby Pro Logic IIx、DTS Neo:6等。

●拥有高科技的智能房间声学特性扫描功能;启用智能房间声学特性扫描可以自行选择设定最佳的各声道环绕声场音量。可对环境声学特性进行拾取分析并自动决定所连接扬声器的数量、其用于低音管理的尺寸、重低音扬声器的最优拐点频率和主要聆听位置距离等。接着通过捕获聆听区域内的室内噪音在频率和时间阈两方面的问题来消除因室内噪音而导致的失真。
从而让每个人都能听到清晰正常的声音。

●拥有强大的低音管理:前置、中置、环绕、后置、超低音分组独立调节滤波器拐点、斜率,低音增强功能,单、双后置设置等;

●拥有功能细致完善的EQ设定和分组的音调、拥有11段均衡器,方便您玩转全频域声音的高中低电平设定和音调变换;

●拥有32-bit DSP音频增强处理芯片内置的专业级卡拉OK混响回声效果处理器;在家演唱卡拉OK的效果非常出色。

●机内设计了高精密专业数字收音芯片,确保收音效果清晰、通透,饱满,洪亮,性噪比、选择性都达到专业级水平。

●拥有目前最先进的HDMI1.4a输入、输出接口。4路HDMI输入、1路HDMI输出、HDMI快速切换。支持目前最时尚的3D视频播放。

●支持HDMI CEC控制:可借助CEC信号让使用者可控制HDMI接口上所连接的装置(支持CEC的设备)。如单键播放(One Touch Play),系统待机(System Standby)等等。而当使用者关掉本机时,CEC信号亦会通知HDMI相连接的装置一同进入待机。从而就可以完全变成单一遥控器控制所有HDMI连接的装置,比如可以控制电视机、功放、蓝光机的各项功能操作使用等,给使用者带来很大的方便。

●支持HDMI ARC音频,该功能可减少音频向上传送并处理和播放所需要的线缆数量.在高清电视直接接收音频和视频内容的情况下,这个新通道能让高清电视通过HDMI线把音频直接传送到A/V功放接收机上,无需另外一条线缆。也就是说使电视机的音频信号也可以回传给AV功放了.而不是像以前一样数字电视机的音频信号只能通过电视机的喇叭放出

●视频输入/输出支持:HDMI/DVI 480P,576P,720P50,720P60,1080i50,1080i60,1080P50,1080P60,1080P24

●拥有5声道独立的模拟音频功率放大电路,经典的发烧级差分菱形HI-FI高保真电路,充分保证音质音色的品质和效果。

● 7.1声道前级解码模拟音频信号出口,以便可以充分利AD-9215HD功放的高清解码前级输出接驳功率更强大的HI-FI的纯后级功放,实现升级整套家庭影院的档次,让声音效果明显提升!

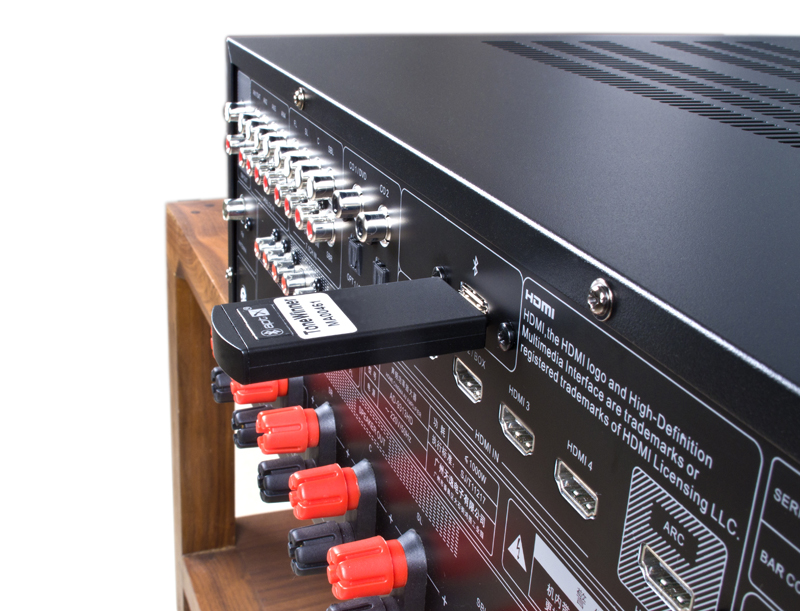

●该机增加了带aptx高保真无线蓝牙传输接收电路,可以和带蓝牙传输的电子设备无线接驳,把无限容量的网络歌库通过您的功放来播放,声音效果可以媲美高保真CD机的音质音色;

●巨型发烧级环形变压器和高达40000微法的高品质大电解充分保证该机的功率储备充沛,令低音滚滚如仲夏沉雷,影院效果极其震撼!

●宽频响,低失真,带宽达至20Hz~60kHz,大大超出人耳的听阈范围,完全符合高清次世代机的频率响应范围,声音的细节丰富无比。

●总谐波失真:≤0.08 %,媲美价位相近的中高档HI-FI靓机。纯音乐CD播放效果突出。有浓郁的HI-FI味道,是家庭娱乐中心的中流砥柱。

●信噪比:≥90dB,声音的背景干净到鬼寂,声音几近“晶莹通透”,空气感和空间感明晰!

●功率输出部分采用了10只音频专用高品质安森美(原美国摩托罗拉半导体)NJW0203 / NJW0281大功率晶体管,配合专门的铸模纯铝成型梳状散热器,提供5×130W(8欧姆)的强劲功率,声音的音质细腻丰腴,刚柔并重,爆棚时声威力猛,刚性十足!充分保证功放在大动态时有戮人肌肤的震撼效果,绝对不至于捉捉襟见肘,力不从心!

●智能化测温控温散热电路,内置两只超低噪声变速风扇,当以中小音量播放、机内温度在35摄氏度以下时,风扇处于静止状态,当机内温度高于35度时,两风扇开始低速运转,随着音量加大,温升渐渐升高,风扇的转速也会逐渐加快,帮助机内散热降温。即使风扇全速运行,噪声也非常微小,绝不影响听感。




细节展现


下面就让我们一起走进AD-9215HD,来详细的了解这台功能的各项功能和特点吧。

作为一台次世代高清功放,首当其冲的重要功能当然就是高清音频解码功能啦:AD-9215HD的解码电路得益于早在两年前天逸就开始为一些著名的欧美音响品牌研制开发(贴牌OEM)高清次世代解码器,并已有多款成熟产品在国内外市场热销。在经历了AD-9300HD/AD-9200HD/AD-9313HD/AD-9313EHD等高清系列功放的生产与销售后,天逸的高清解码功放及高清家庭影院无论是电路还是声音效果以及可靠性方便都取得了长足的进步,早已跻身国产一线品牌的行列。其实AD-9215HD的解码电路同样是源自天逸高端的旗舰解码前级AD-7100HDII,其技术及工艺、可靠性程度都已经相当的成熟。其中关键的解码芯片选用了美国CIRRUS LOGIG(水晶)公司的主流芯片CS497024-CUZ和CS47048C-CQZ两片DSP。CS497024-CUZ是一枚性能相当优秀、品质卓越、数据处理量巨大、速度超快的双核心32-bit高清晰度音频解码DSP系列中的加强版芯片,高清解码的一系列处理都在这里完成,而CS47048C-CQZ也是同样来至Cirrus Logic的高性能32-bit DSP音频增强处理芯片,在本机中担负着高清解码后处理功能:该芯片拥有极其强大的音频处理能力。AD-9213HD的绝大多数音频效果诸如音频EQ(均衡器)管理、房间智能声频测试及自动设定最佳声频频响效果、低音管理系统调节及设定、各种DSP声效合成处理,都是由这枚芯片担纲完成。处理完成的高清音频数码信号和高清视频信号被送入由Analog Devices公司生产的著名HDMI(TM) 1.4(高清多媒体接口(TM))收发芯片ADV7623中。在这里,所有的音视频信号被送上了本机的信息高速公里进行快速的输出输入交换,从而完成高清解码的全过程进入到相关的视频处理显示电路和多声道高保真音频模拟整形放大输出电路等。

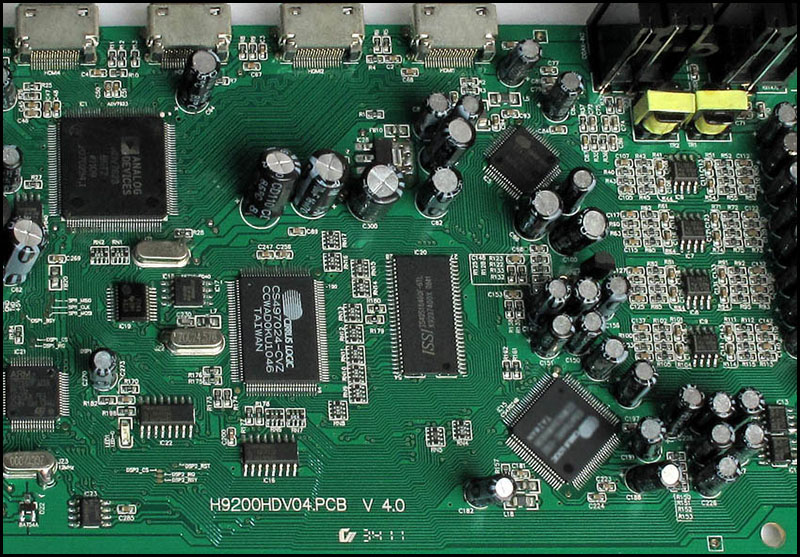

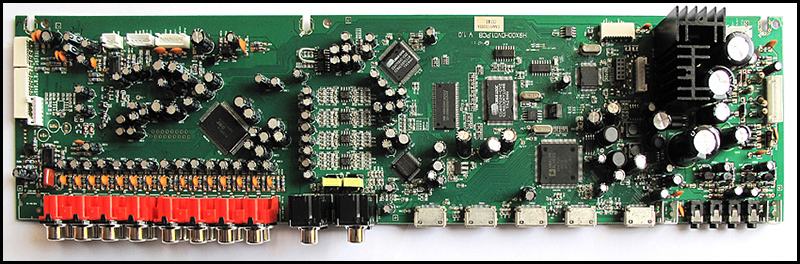

这是AD-9215HD的解码电路电路板,从该电路板的工艺和印版布局来看,的确有令人赏心悦目的大厂风范:微型自动贴片工艺技术生产,这种自动贴片工艺技术所生产的电路板有着极高的规范性和可靠性,极大的杜绝了虚焊、漏焊。使电路板和电脑主板一样的可靠耐用,故障率非常之低......

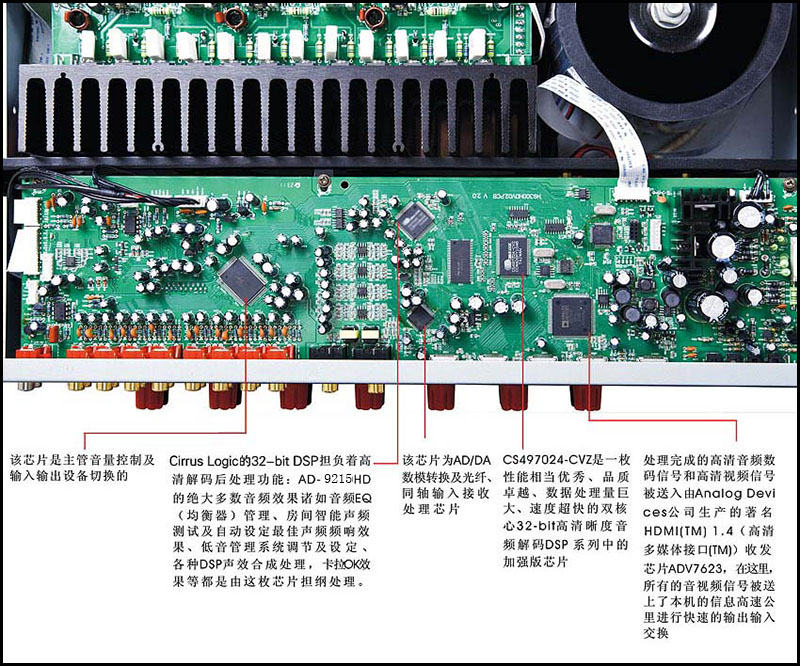

解码板各个主要芯片功能说明图示



关键的解码芯片选用了美国CIRRUS LOGIG(水晶)公司的主流芯片CS497024-CUZ。CS497024-CUZ是一枚性能相当优秀、品质卓越、数据处理量巨大、速度超快的双核心32-bit高清晰度音频解码DSP系列中的加强版芯片。





AD-9215HD选用了Analog Devices公司生产的著名HDMI(TM) 1.4(高清多媒体接口(TM))收发芯片ADV7623中。在这里,所有的音视频信号被送上了本机的信息高速公里进行快速的输出输入交换,从而完成高清解码的全过程进入到相关的视频处理显示电路和多声道高保真音频模拟整形放大输出电路等。



开盖验证功放内部:

打开AD-9215HD机盖,一目了然的高科技电路板和规范专业的工业化设计工艺映入眼帘:但见整机的电路排版非常的漂亮,非常专业的音频设计理念奠定了9215HD能够获得高标准的信噪比和高标准的保真度。在整机的后方是一块硕大的电路印制板,板载着密密麻麻的电子元件和数片大规模集成芯片,负责着整机的各种高清解码、DA/DA数模转化、整形、HDMI高清音视频信号的处理与传输等,是本机最为重要的关键技术所在。该部分电路是在天逸AD-7100HDII旗舰高清解码电路的基础上升级了MDMI1.4和3D高清相关功能、有相当高的成熟度和可靠性,是目前市面上功能最强大、技术最先进的次世代高清功放之一。

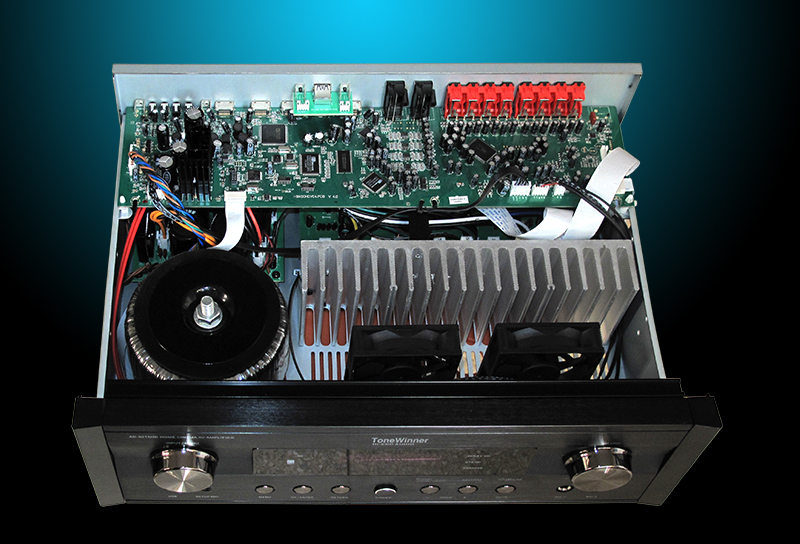

这是天逸最新推出的AD-9215HD整机开盖图,从照片中大家可以看到该机的内部工艺整齐规范,各部分电路排列的非常考究,小信号输入远离供电部分以免引起交流干扰,整机设计也极少看到电子产品比较忌讳的飞线、跳线等容易引起接触不良和小信号干扰噪声的因素,纵观整机,有一种整齐规范,视觉效果和工业整合度一流的大厂风范!

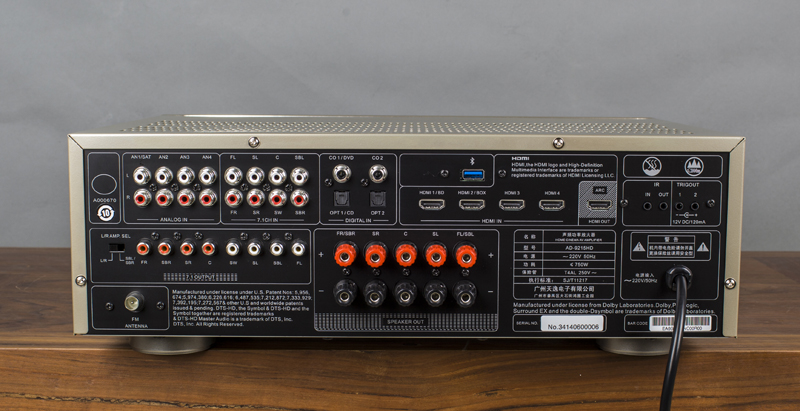

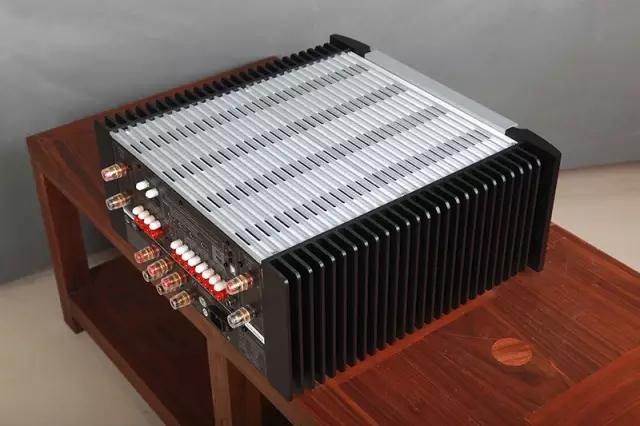

上图为AD-9215机背接线端子图片,下图为AD-9200HD机背接线端子图片,两相对照,您会发现这两台机器有较多明显不相同的地方:AD-9215HD增加了带aptx高保真无线蓝牙传输接收电路,增加了7.1声道前级解码模拟音频信号出口.从而使得AD-9215HD具有更加广泛的使用空间!





关于AD-9215HD的模拟功放部分电路解析


AD-9215HD的模拟音频功放电路部分,一直是天逸音响的技术强项,天逸在我国的高保真音响制造业中已有20余年的悠久历史了,对传统的高保真HI-FI功放电路的设计生产更是久负盛名,为业界所瞩目!笔者注意到:AD-9215HD的每一个声道都是采用独立的HI-FI电路印制板,并大量采用了科技含量高、可靠性极佳的智能微型自动贴片工艺技术生产,这种全自动电脑程序化贴片工艺技术有很高的焊接精度和一致性,所生产的电路板有着相当高的可靠性,焊点漂亮,极大的杜绝了虚焊、漏焊。使电路板和电脑主板一样的美观可靠耐用,故障率非常之低。

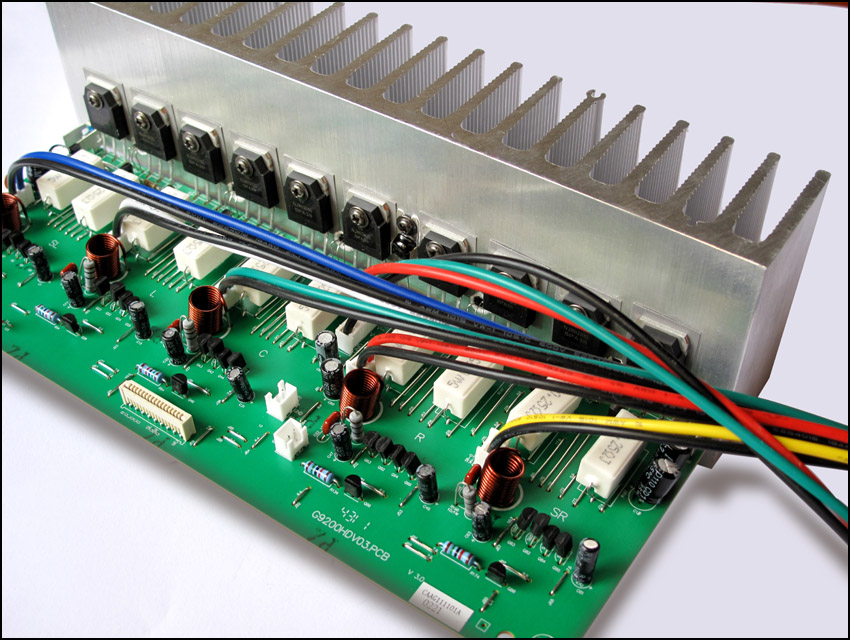

这是AD-9215HD的模拟音频功放电路板主板正面照片,各种电子器件排列整齐规范,颇有大厂设计风范。但我们打开AD-9215HD的机盖所看到的功放部分的印制电路板相对比较简单,此时您也许会怀疑这样的功放电路是否缩水,呵呵,你可别忽视了这是一块双面排版布局、并在其反面有大量贴片电子元器件的印制电路板,请看下面这张照片就知道这款印制板反面暗藏玄机了:

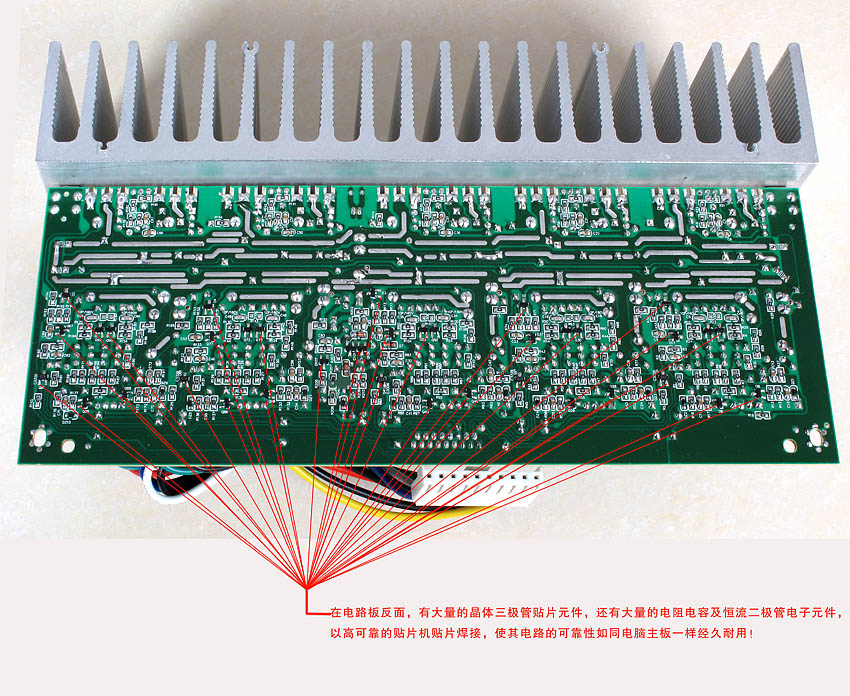

在功放电路板反面,有大量的晶体三极管贴片器件、还有大量的微型电阻电容及恒流二极管等,这些超小型的贴片电子元件,以高可靠的贴片机贴片焊接,使其功放电路可靠性大大提升。

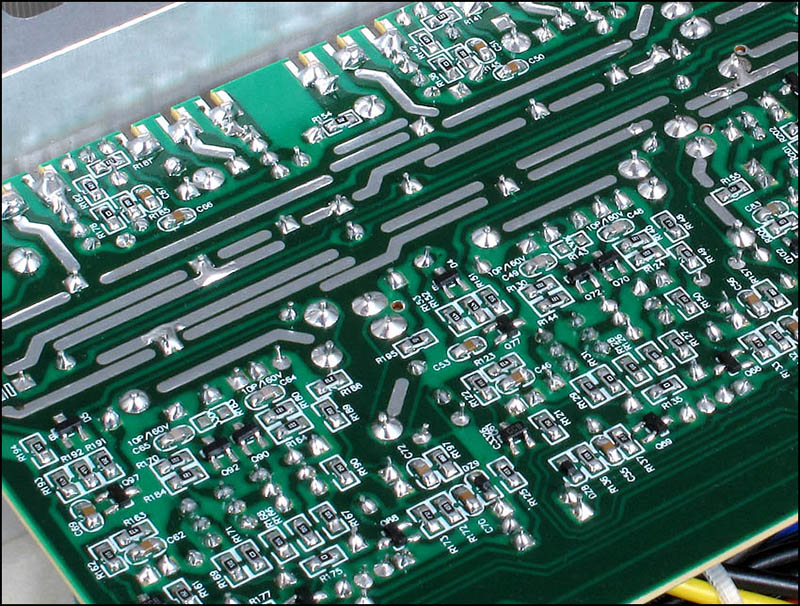

从这张功放电路板反面局部照片上,可见AD-9215HD功放电路板的焊点还是比较漂亮和规范的……

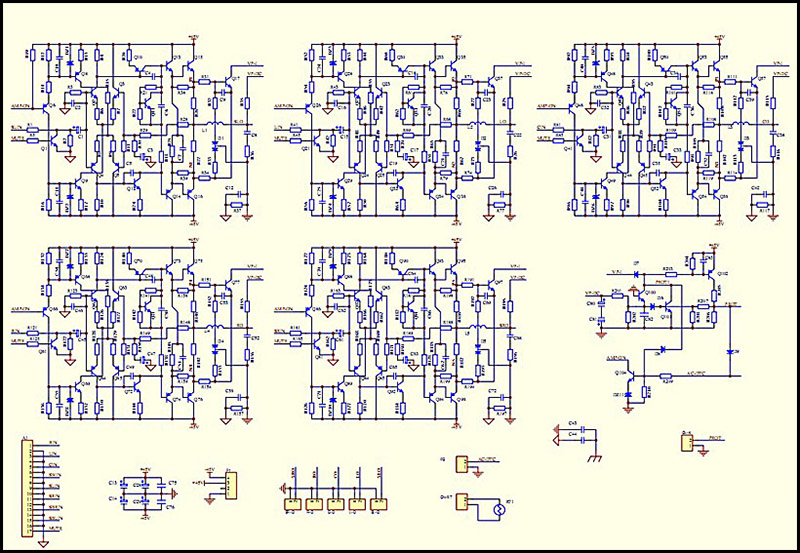

这是AD-9215HD的功放部分的电路图,这样发烧的电路,本来就是用于高保真HI-FI功放的电路,的确让我信心大增!


真所谓不看不知道,一看才知道这个电路不简单,这是一个在HI-FI高保真界美誉度极高的菱形双差分输出经典电路,且5个声道的电路都完全一样。为较为详细的说明该电路的特点,我专门描出了一个声道的电路图供大家分析查看:

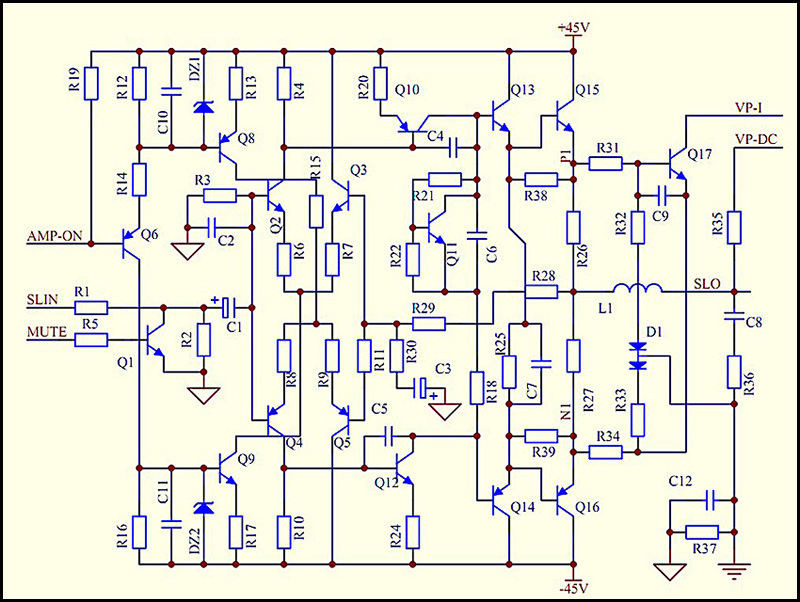

这是笔者专门描出了一个声道的电路图供大家分析查看。

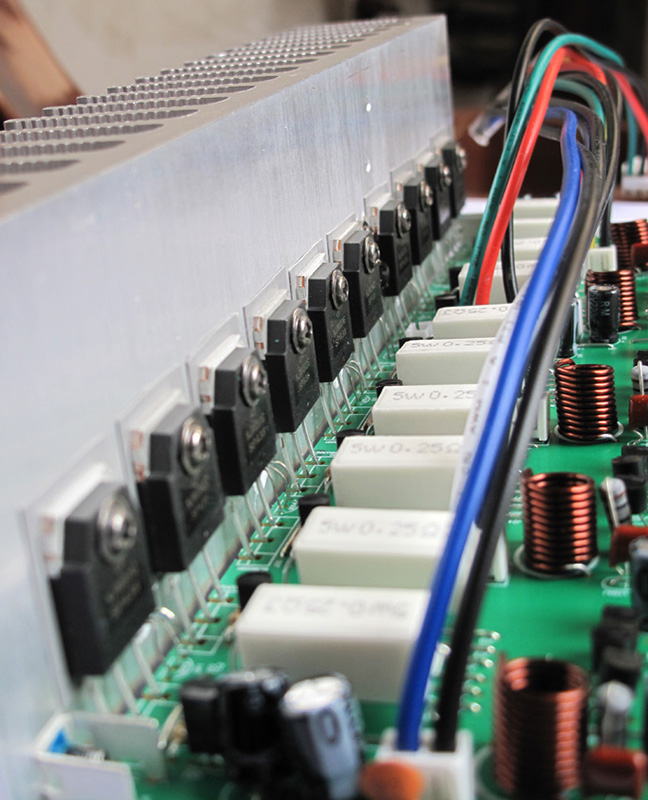

这是9215HD的散热器和功放管,5个独立声道包含前方左右主声道、中置声道和左右环绕声道,共使用了10只安生美的大功率晶体管。

安森美是源至美国摩托罗拉的著名晶体管品牌,自从8年前天逸开始选用他家的大功率晶体管来作为本公司的功放管之后,就一直为它的细腻、致密、美艳的声音着迷,事实上,安森美所生产的音频专用功放管一直是笔者非常欣赏和推崇的大功率晶体管之一,此次AD-9215HD 5声道功放一共使用了10只安森美的NJW0281G/NJW0203G大功率管。NJW0281G/NJW0203G大功率管是拥有150W/15A能量的大功率管,功率和输出电流都非常充沛。据实际测试证实其增益线性度是目前同类管子中最高等级的。从厂家提供的测试数据看也有理由相信它的音质音色是非常出色的。而且这对管子相互之间的配对性能非常出色,一致性非常好!易于工厂流水线大量配对筛选且线性度好,增益较高,可以使输出信号有更高的放大比率。笔者曾经会同天逸的设计师通过对天逸常用的东芝2SC5200/2SC1943、东芝2SC5198/2SA1941、以及美国仙童FJL4315/FJL4215等几种大功率管严格试听和比对,也一致认为安森美NJW0281G/NJW0203G的音质是最好的,音质细腻,声音的密度感相当的确切:声音非常的浓密且颗粒感极其细幼,声音的重量感极高。音乐的中气很足,频率响应很宽,高频的延展也去得很高,细节和堂音非常丰富。低频的量感和力度也很好,有一种大气磅礴的气势!非常适合输出功率强劲、声音线条清晰、力度十足、极致震撼的家庭影院功放使用。目前天逸的全线功放几乎都采用了这种管子,声音的效果非常不错!

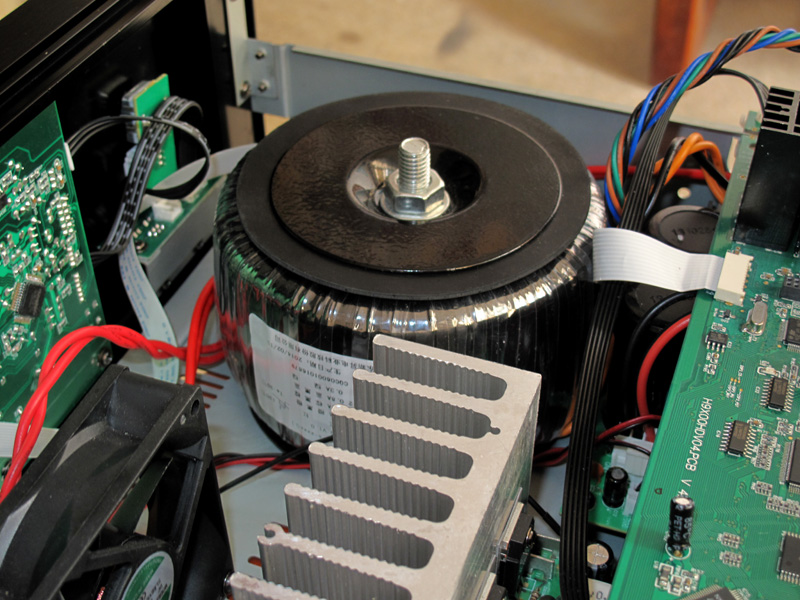

这是AD-9215HD中整机的动力之源,占据整机体积5分之一的巨型优质环形变压器,而且,这个变压器功率明显大于AD-9200HD,因而整机的输出功率由5X100W(8欧)提升到5X130W(8欧)得到了充分的能源保障。

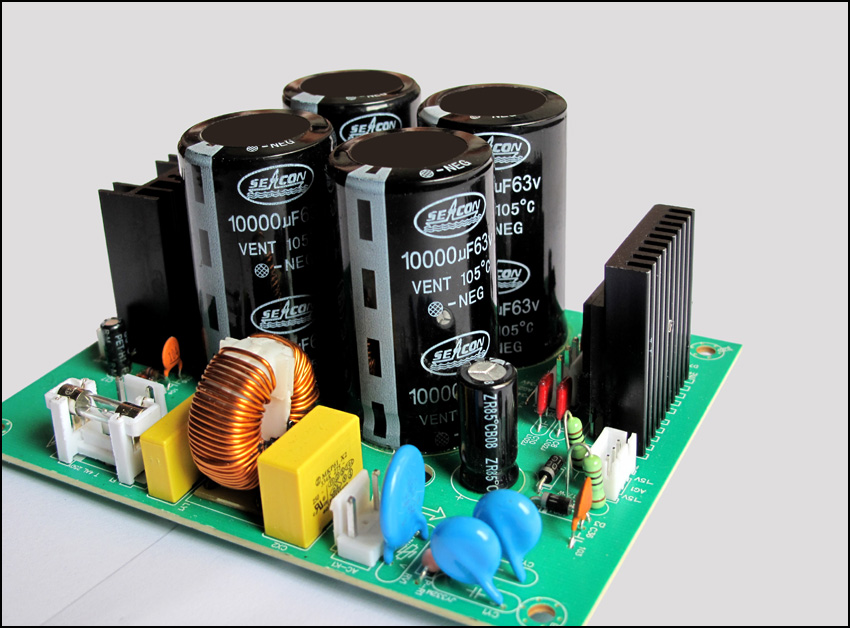

这是天逸AD-9215HD的电源整流和滤波电路板:众所周知:电源变压器、电源整流和滤波电路板对整个功放电路有着极其重要的意义,在很大程度上影响着音响的声音量感、低频的震撼感和整机的动态范围,如果这部分电解电容的容量不足,就意味着功放的功率储备不足,声音效果就达不到令人满意的程度,声音难免干涩,大动态是难免产生严重的失真!天逸AD-9215HD的电源整流和滤波电路板共用了四只10000微法的电解电容,总量达40000微法的大水塘,在4000元左右的AV功放之电源设计来讲,已经是并不多见的了。它所带来的好处充沛的功率储备和大动态输出时从容不迫的效果!





这是AD-9215HD机内纯铝铸造的大型专业散热器,这种厚重的纯铝散热器聚热的能力强,散热快,比那些用薄薄的铝片生产的“山寨版”散热器强悍很多。


AD-9215HD机内设计有智能化测温控温散热电路,内置两只超低噪声变速风扇,当以中小音量播放、机内温度在35摄氏度以下时,风扇处于静止状态,当机内温度高于35度时,两风扇开始低速运转,随着音量加大,温升渐渐升高,风扇的转速也会逐渐加快,帮助机内散热降温。即使风扇全速运行,噪声也非常微小,绝不影响听感。
