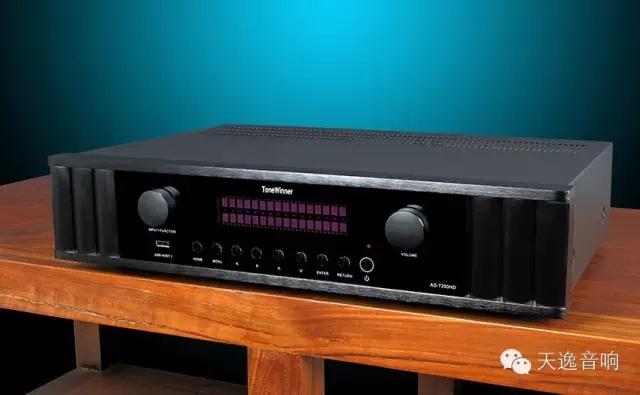

高清影院4K解码器带高清播放功能:天逸AD-7200HD 技术详解





国产音响领军品牌天逸音响将于4月5日在广州琶洲国际会展中心举办的国内首届高清影音一体化技术论坛会上发布新品:AD-7200HD高清次世代7.1声道前级放大器(解码器),这是继天逸第二代高清解码器AD-7100HDII、HD-100等在市场推广销售近两年之后,天逸工程师对该机用心总结和收集了不少相关的电路和器件的使用意见,并在技术更新、电路优化、选材用料、整机工艺、可靠性测试、尤其是软件操控等诸多方面进行了扎实的升级、优化、整合,增加了功能强大的有线网络连接和WIFI连接,全面支持目前市面上的主流影音数码系统之无线传输功能。并内置了高清播放器功能,直接支持多路本地U盘/硬盘音、视频播放功能,最高可支持4K、2K的高清播放。利用这台机子可以直接连接因特网、无线WI-FI、无线蓝牙登陆局域网等,可利用智能手机同步上网浏览网页,在线看电影、欣赏无损高保真音乐、视频、QQ聊天、浏览欣赏高清照片等......这些全新实用技术及功能的植入,大大增强了该产品的实用性。



一:关于AD-7200HD高清4K解码前级主要特点:

1.全面支持目前最先进的HD音频解码,包括Dolby TrueHD、Dolby Digital Plus、DTS Master、DTS HI RES等等。兼容SD音频解码,支持Dolby Digital(EX)、DTS、DTS ES(D6.1、M6.1)、DTS 96/24、可到192K 7.1CH的PCM等。并拥有完善的矩阵解码功能:Dolby Pro Logic IIx、DTS Neo:6等。

2.拥有先进的智能房间声学特性扫描功能和强大的低音管理:前置、中置、环绕、后置、超低音分组独立调节滤波器拐点、斜率,低音增强功能,单、双后置设置等。

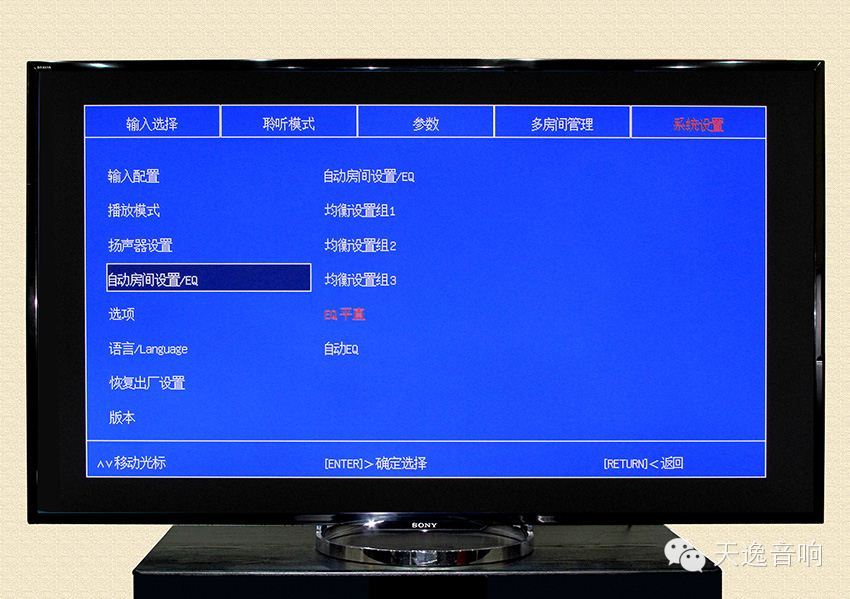

3.拥有完善的分组音调和11段参量均衡器调整电路,可以随心所欲地玩转各个声道的音频设置和EQ调整。

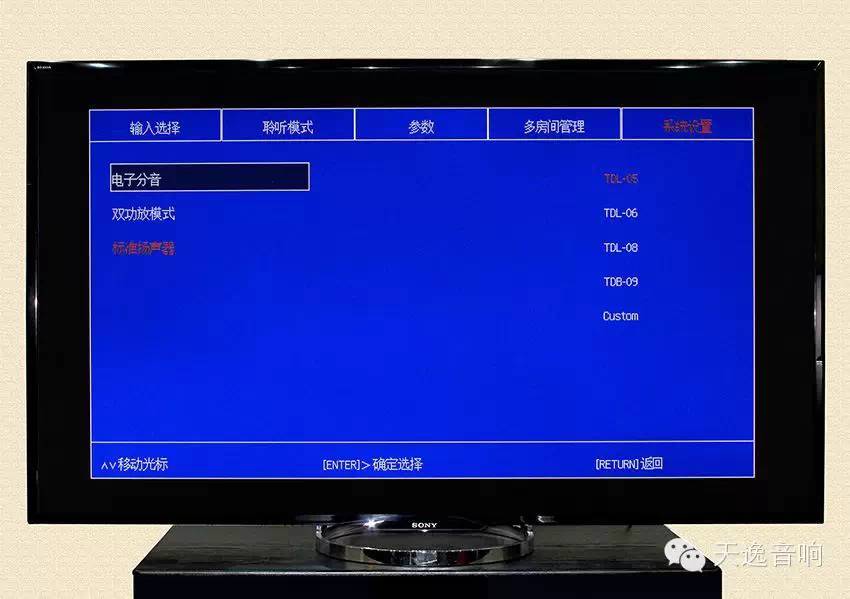

4.拥有独特、实用的发烧级主声道电子分音功能和主声道双功放高低音分音功放电路功能。此功能是专门为对音质音色要求极其严苛的骨灰级音响发烧友设计的。

5.拥有独特而神奇的音箱频率曲线校正专利功能,可以有效的一键平滑听阈音频的频谱响应曲线,有效提升您所搭配的音箱之声音的音质音色达至最佳状态。

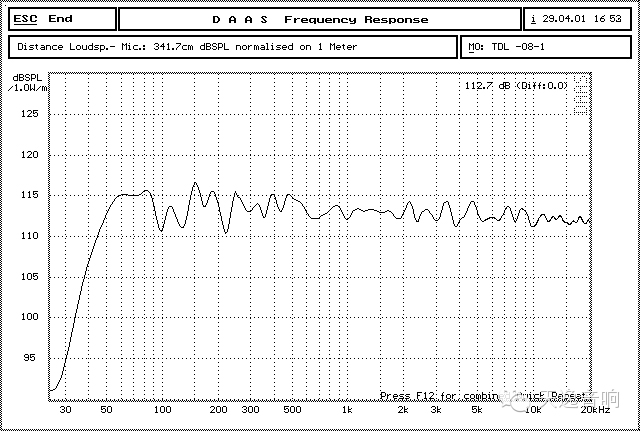

这是天逸童笛8号主音箱频响曲线在没有采用天逸独特的音箱频率曲线校正功能校正前的频响曲线,可见该频响曲线在虽然经过设计师不予余力的努力调整物理音箱内的分音器,也无法做到非常平坦的频响曲线,从而无法解决音箱频响曲线近乎完美的瓶颈.....





这是天逸童笛8号主音箱频响曲线在采用天逸独特的音箱频率曲线校正功能校正后的频响曲线,可见该频响曲线在物理分频器调整的基础上做到比原来平坦很多的频响曲线,从而让声音效果有明显的提高,需要说明的是:这一功能对任何音箱的频响曲线都可以实现声音校正,使您的主音箱声音效果有非常明显的改善,厉害吧.....

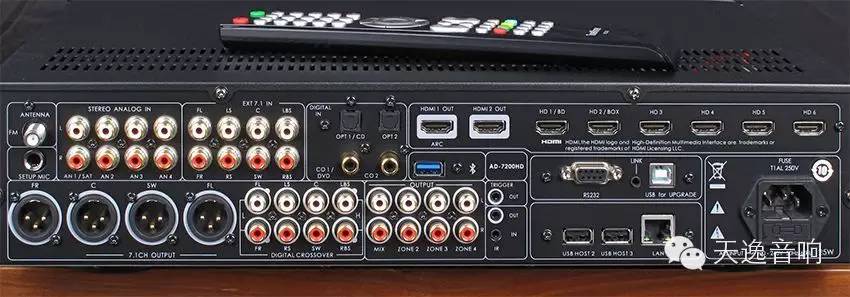

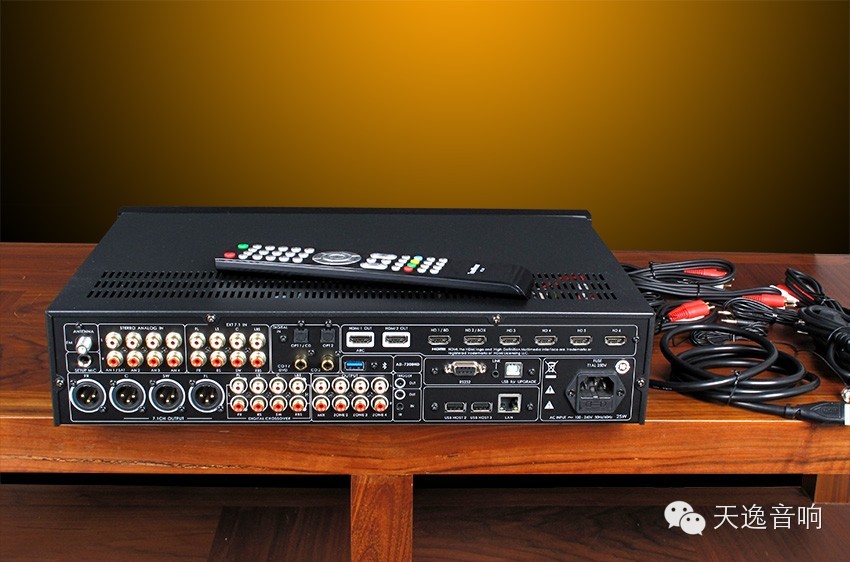

6.满足多种信号源的输入输出:6路HDMI1.4接口输入、2路HDMI输出。 支持ATPX高保真蓝牙输入、多路光纤及数码同轴输入,多路模拟音频输入,7.1声道的平衡/ ARC模拟音频输出端子等等。




7. HDMI视频最高支持超高清分辨率为4K、2K、1080P,YUV、RGB等;支持3D播放。音频支持支持HDMI CEC控制,支持HDMI ARC音频回传。

8.内置高清播放器,支持在线网络连接和WIFI连接,全面支持Miracast、DLNA、Airplay等无线音、视频传输功能。三路外接USB接口,支持本地U盘/硬盘音视频播放功能。






二.产品细节展现

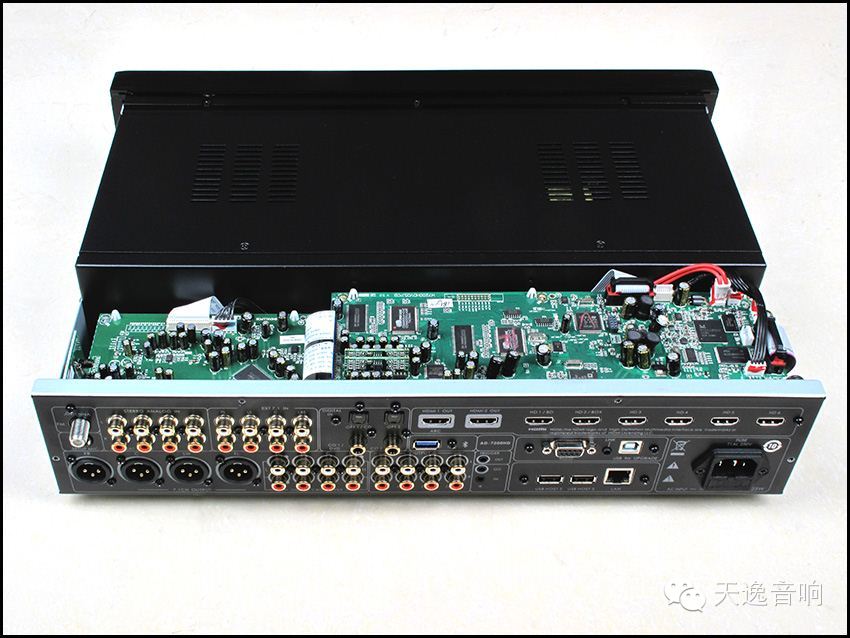

首先让我们来看看AD-7200HD的内部整机设计、工艺水平及其印刷电路板,是AD-7200HD的开盖图:

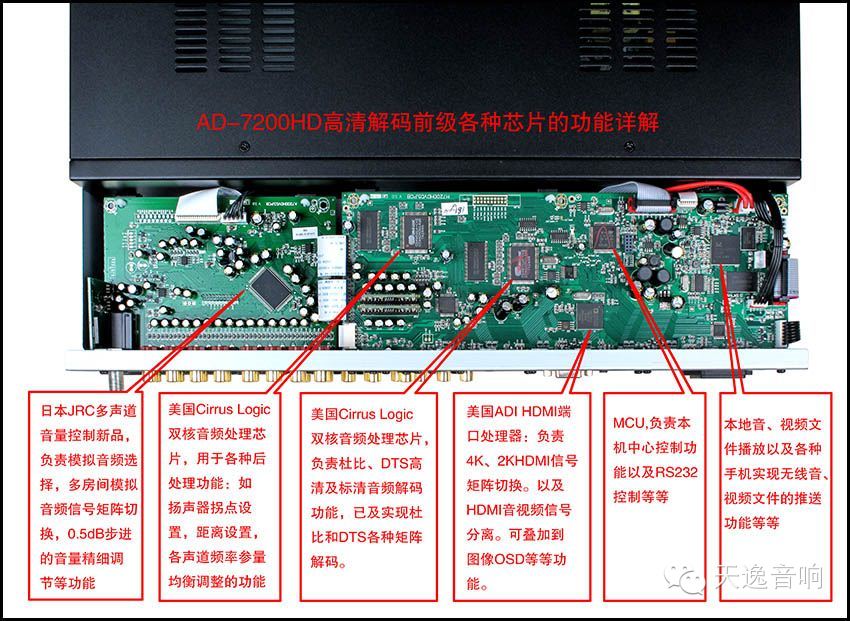

紧挨着背板的是几张工艺精湛复杂、排列极其规范、满载各种电子元件的多层设计印刷电路板,分别是数码/模拟信号的输入输出电路、HDMI 4K、2K信号矩阵控制切换处理电路;高清、标清音频解码电路以及各种音频效果DSP后处理电路、智能整机控制电路、内置高清音视频播放电路;无线WIFI及蓝牙APTX无损传输(需要另购配套的蓝牙接收模组BTU-1)电路等等。为帮助大家对板载各个大规模芯片之功能有大概的了解,我在此为大家标注出各个芯片的功能用途供大家了解。




笔者注意到,该机的前端是一个较大的金属屏蔽盒,盒内被屏蔽的是整机的供电电源和面板的数码显示电路,由于整机电源和数码液晶显示电路在理论上对信号输入有辐射干扰之嫌,为追求声音的纯净无污染,故而设计师特别设计了此金属屏蔽盒将其密封,旨在提高整机的抗干扰能力。仅从此点,亦可见设计师无处不在的高保真良苦用心!

三:以下我们就重点来谈谈AD-7200HD相对AD-7100HDII在哪方面得到了显著的升级和加强:

1.从硬件电路而言,AD-7200HD在机器内部增加了高清播放机功能,与之配套也相应的增加了三个USB(2.0)接口




该接口可直接接驳外置U盘或外置硬盘播放电影或歌曲,在使用上为大家提供了简捷方便的操作以及庞大的音视频资源,极大的丰富了该机的可玩性!


笔者通过实际使用验证了外挂硬盘播放1080P的电影大片时,播放的声画效果可谓十分的流畅,没有丝毫卡顿现象!插入U盘播放在网络上下载的无损音乐资源时,声音的音质音色非常迷人,在同等外部环境下效果直逼高保真CD碟片的播放效果,这一点也是该机最讨人喜爱的靓点之一。

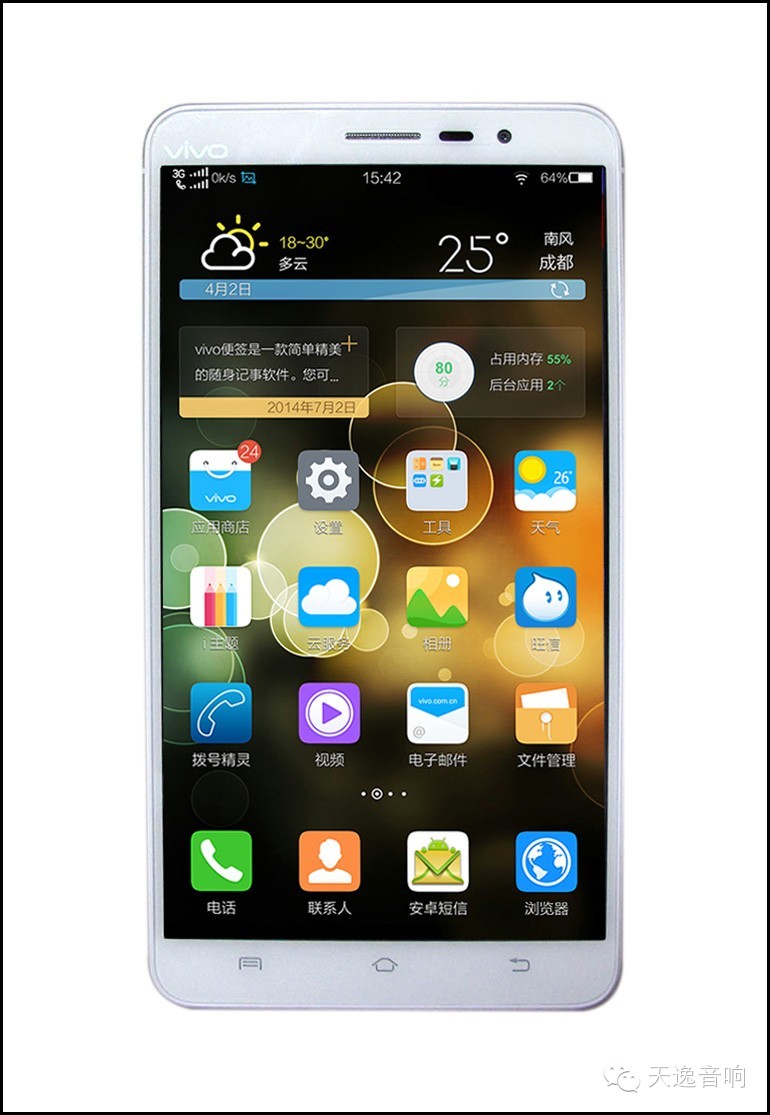

2.特别设计了功能极其强大的无线网络连接和WIFI连接,全面支持Miracast、DLNA、Airplay等多种目前市面流行的主流音影无线传输功能。这一功能可谓极其有用和有趣:我在试用这一功能时,使用了我的安卓手机VIVO Xplay3S手机:

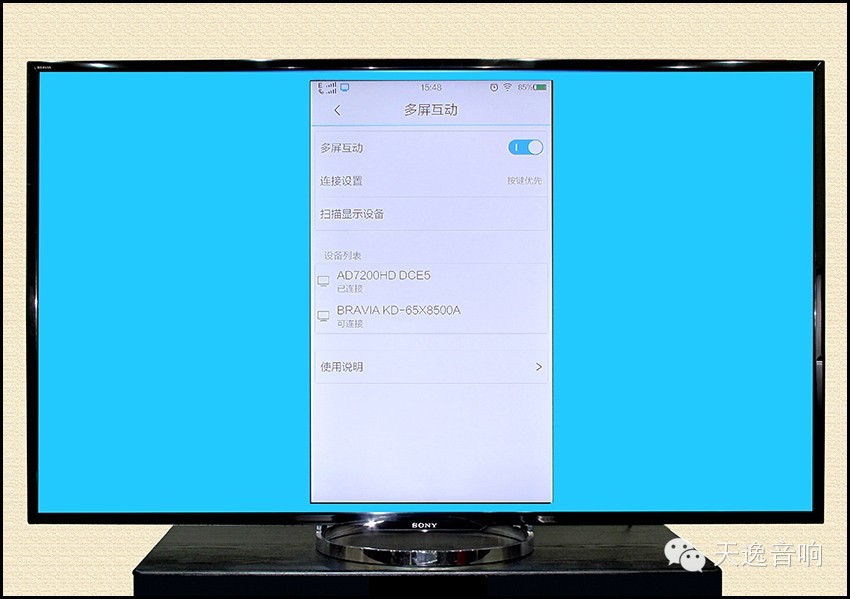

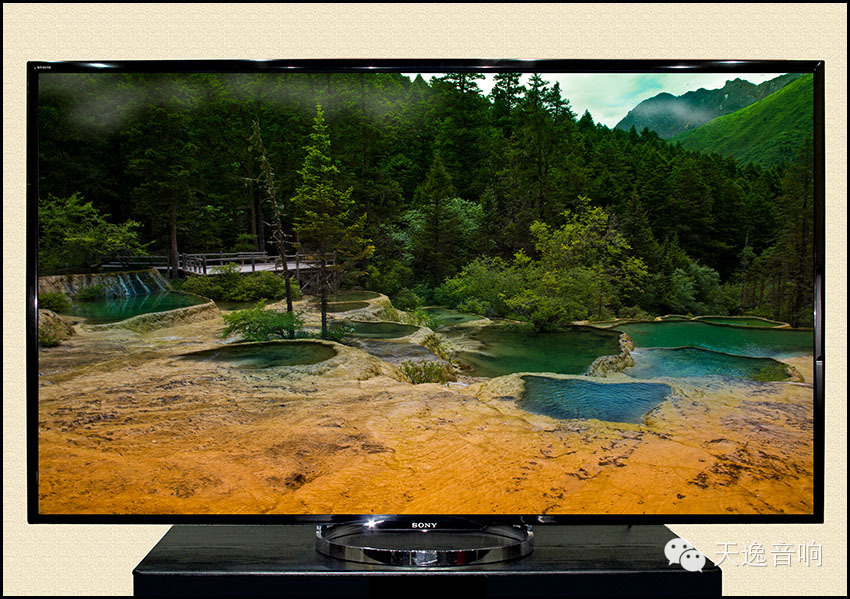

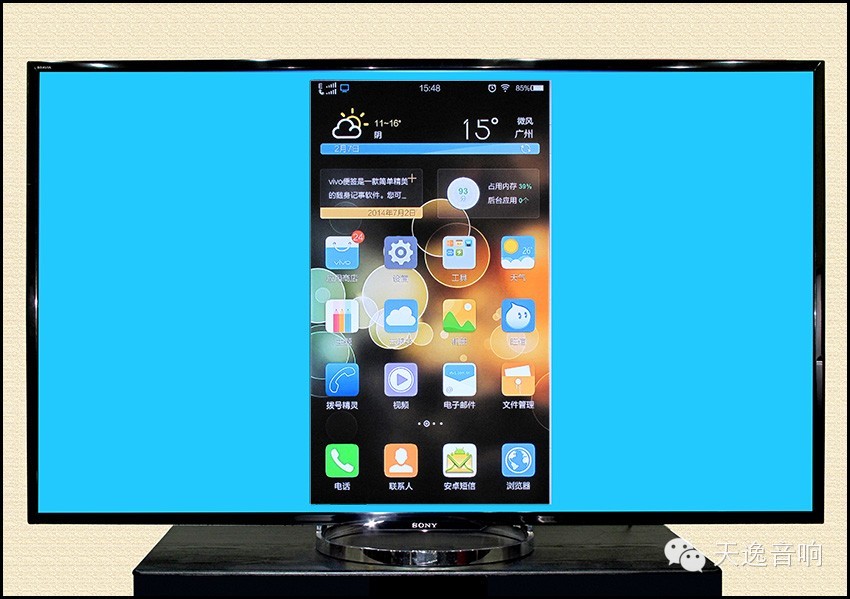

先进入手机的设置页面找到多频互动(苹果手机中又称为无线推送)点开,然后点开扫描显示设备,出现一个名叫天逸AD-7200HD DCE5已连接的设备名,点开后立马就可以将VIVO Xplay3S手机上的显示画面镜像推送到我所使用的55寸的索尼高清电视上,效果非常养眼,非常震撼!




到这里,笔者不由得想起某国际大品牌在网上大事渲染他们的产品“无线传输,无与伦比”,而际使用过你才发现他们的神话广告实际上只能无线传送“播放存储于iTunes以及iPhone/iPod touch/iPad里面的音乐内容......”而并不能同步无线推送视频。这样“无与伦比”的技术与天逸的AD-7200HD的无线传送技术相差甚远!AD-7200HD轻松就能将手机(不论是安卓系统、WINDOWS系统还是苹果系统)屏幕上的内容镜像到大屏幕电视机上,它不仅可以无线传输音频聆听无损音乐,也可以传输高清电影在大屏幕上流畅观看。这个功能对于用手机在有线网络和无线WI-FI的环境下观看大屏幕大片,有无与伦比的实用性和方便性。画面流畅,清晰自然。这一功能也充分验证了国产高清器材具有和当今世界最先进的高清解码功放技术同步的能力和实用功能。







3.考虑到很多家庭组建的家庭影院既有电视机又有投影机,为了接线的方便,需要两个HDMI输出接口。在AD-7200HD之前,天逸的功放都是只有一个HDMI输出,让很多消费者诟病。此次天逸终于在AD-7200HD中实现了6路HDMI1.4接口输入、2路HDMI输出。使得输入输出的端子大大增加,实用性和方便性有所增强。





4.全面支持4K、2K的播放,画面呈现出晶莹剔透的质感,清晰无比。配合Dolby TrueHD、Dolby Digital Plus、DTS Master等高清音频,奉献给观众的声画效果的确是无与能比的美丽和精彩!

以上四点显著的改进升级,为天逸第三代高清解码器输入鲜活的生命力,使其科技含量及实用性、可玩性大大提高。





不可否认的是,AD-7200HD具有相当强大、实用和方便的高清解码能力。它可以流畅读取包括Dolby TrueHD、Dolby Digital Plus、DTS Master、DTS HI RES等等高清格式的电影,拥有高清分辨率为4K、2K技术,拥有内置高清播放器,支持在线网络连接和WIFI连接,全面支持Miracast、DLNA、Airplay等无线音、视频传输功能;拥有三路外接USB接口,支持本地U盘/硬盘音视频播放功能;拥有6路HDMI1.4接口输入、2路HDMI输出;这些功能特点都足以说明AD-7200HD高清解码前级是目前国内高端家庭影院的楚翘之作。如果您是一位对功能、音质音效有严格要求、期盼在一套器材中很好的兼容看大片和听无损高保真音乐,并能玩无损蓝牙、支持多种无线音、视频传输、自带高清播放能力的超级音响发烧友的话,这台4K高清影院解码器将是您的理想选择!
