AD-7100HDII家庭影院前级解码器 技术详解





继天逸第一、二代高清独立前级解码器之后,天逸加紧了独立的高档高清解码器开发生产的脚步,在雄厚的数字DSP声场处理技术积累的基础上努力将高清音频解码技术提高到了一个更新的高度。这台专业级别的高清独立前级解码器AD-7100II,是定位于组建高端前后级分体式功放家庭影院的顶级产品,是专门为追求极致环绕声效果和保真度更高、临场感更为突出的高端家庭高清影院而设计的、能和当前世界上最先进的次世代音频解码技术同步的独立解码前级放大器。该机在拥有Dolby TrueHD、Dolby Digital Plus、DTS Master、DTS HI RES等当前最先进的高清音频解码功能的基础上,还拥有3D播放效果、HDMI1.4传输技术、唇音同步技术、蓝牙接收传输技术、多区域房间管理技术、前方增高声道输出技术、11段参量均衡EQ调整技术、强悍实用的电子分音技术,多路7.1声道的平衡/非平衡音频输出端子等等,其技术含量和综合实力非常强悍…… 实际使用中,只要增加一台7.1声道的纯后级音频功率放大器和相应的音箱系统,即可组成一套功能强悍、声音的音质音色非常出众的专业级高档前后级分体式家庭影院系统。



主要功能表述:

一.音频处理部分

1. 支持目前最先进的HD音频解码,包括 Dolby TrueHD、Dolby Digital Plus、DTS Master、DTS HI RES等等。

2. SD音频解码支持:Dolby Digital(EX)、DTS、DTS ES(D6.1、M6.1)、DTS 96/24、可到192K 7.1CH的PCM等。

3. 拥有完善的矩阵解码功能:Dolby Pro Logic IIx、DTS Neo:6等。

4. 智能房间声学特性扫描。

5. 强大的低音管理:前置、中置、环绕、后置、超低音分组独立调节滤波器拐点、斜率,低音增强功能,单、双后置设置等。

6. 分组的音调、11段参量均衡器EQ调整。

7. 独特实用的电子分音及双功放分音技术。

8. 高品质FM收音,采用专业数字收音芯片。

9. 具备最长999毫秒的唇音同步技术。

10. 具备蓝牙接收传输技术

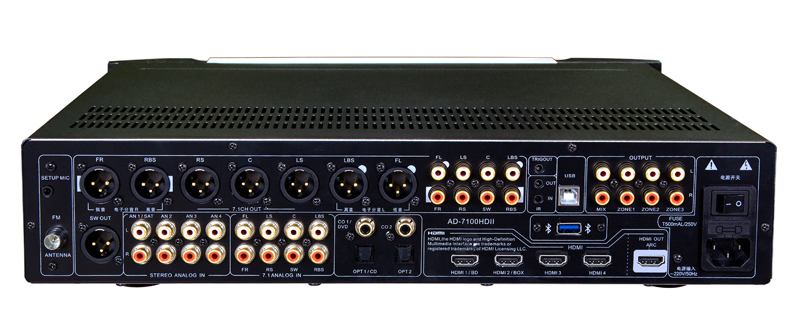

11. 专业级别的7.1声道平衡端子及RCA输出。

12. S/P DIF数字信号输出2CH PCM.

13. 2路带隔离的同轴、2个光纤输入。




二. 视频处理部分

1. HDMI1.4接口输入、输出。

2. 4路HDMI输入、1路HDMI输出、HDMI快速切换。

3. HDMI最高支持1080P,YUV、RGB,支持DVI模式,支持HD音频、8CH LPCM。

4.支持3D视频播放。

5. 支持HDMI  CEC控制。

6.支持HDMI  ARC音频回传。

7. 视频输入/输出支持:

HDMI/DVI  480P、576P、720P50、 720P60、1080i50、1080i60、1080P50、1080P60、1080P24




AD-7100HDII与AD-9300HD的区别如下:

1、AD-7100HDII增加杜比定向逻辑IIz(Pro Logic IIz)处理,增加了前方高置声道输出(与后置声道复用):杜比定向逻辑IIz技术通过增加前方高置声道(front height channels)带来了全新的家庭影院聆听体验;杜比定向逻辑IIz技术给传统的5.1或7.1环绕声系统的水平声场引入了一种垂直方向的声音要素。这种经过改善的空间效果给聆听体验带来一种整体的鲜活感,让声音在新的方向与深度上延伸。有了杜比Pro Logic IIz技术,电影中的雨就似乎真的下在听者的屋顶上,音乐会的录像也会带来一种更加紧张的现场感,管弦乐也会带来更加清晰可触的深度、力度与连贯性。

本机的前方高置声道与后置声道复用,在使用前需要在主菜单下进行设置,需要将前方高置声道打开,方可使用。AD-7100HDII可以在HD音频上叠加PLIIx、PLIIz处理;AD-9300HD在这种情况下则处理不了。

2、AD-7100HDII有最长999毫秒的唇音同步,AD-9300HD没有。 AD-7100HDII拥有0~999ms的唇音同步调节设置,可以有效的保证画面与声音信号的同步。

3、AD-7100HDII的EQ为参量EQ,AD-9300HD为图示EQ。一般的均衡器往往是在若干个固定频率点上对信号进行提升或衰减。为了较为精确地调整频率特性,往往要采用多频点的均衡器。

参量均衡器不是采用固定频率点的均衡器,而是将整个音频频率范围分为几个频率段进行均衡处理,本机为11段的参数均衡器;每一频率段的中心频率可以调整,提升或衰减量可以调整,还可调整其带宽(即调整Q值)。这样,一个参量均衡器就能够覆盖整个音频频率范围,并能够进行较为精确的频响特性调整;不同于图形均衡器的只能对相对固定的频段进行提升和降低,参量均衡器可以对全频段上的任何一个频率进行操作。 AD-7100HDII的参量均衡器为5声道;相比AD-9300HD具有更强的处理能力,支持音频信号采样频率更高,

4、AD-7100HDII的HDMI输出有音频输出。 AD-7100HDII的HDMI OUT输出接口含有音频信号,除了模拟7.1CH输入以外,其它输入时都有音频输出,AD-9300HD的HDMI没有音频输出

5、AD-7100HDII有4个区域管理,AD-9300HD只有一个主房间AD-7100HDII除了了主房间以外,另外增加了3个副房间,ZONE2,ZONE3,ZONE4,分别具有一组独立的立体声L/R接口输出,可以对这些房间进行独立的输入音源选择,独立音量控制,可以选择音源与主房间一致,也可以选择其它输入源;这样可以达到一台处理机同时对几个房间分别进行控制的效果。

6、AD-7100HDII有外置蓝牙模块接口。AD-7100HDII具有外置蓝牙接口,可以与我司配套的蓝牙模块进行配套使用,蓝牙模块为蓝牙V2.1+EDR版本,蓝牙输出SPDIF数字信号,再经本机解码,声音品质高,蓝牙模块可以与市售的具有蓝牙功能的设备进行连接,达到无线音乐传输的目的,使用简单、方便。

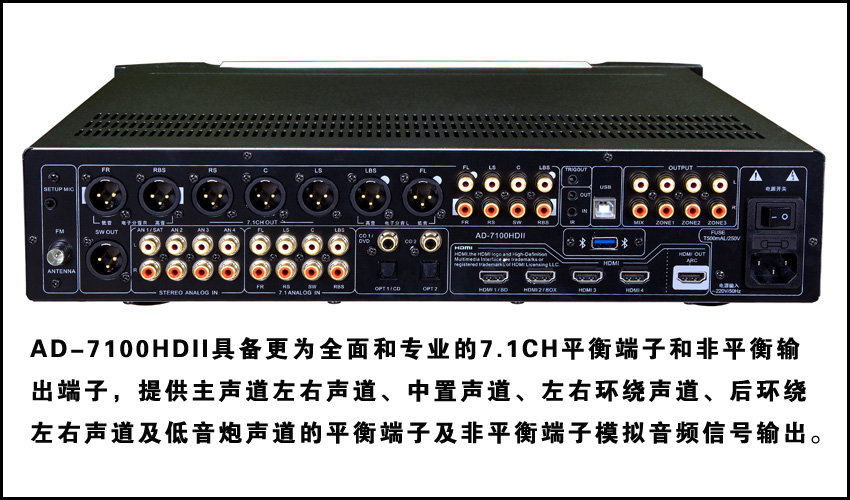

7、AD-7100HDII有7.1CH平衡和非平衡输出,没有功放模块。AD-9300HD有7声道功放模块,SW非平衡线路输出。AD-7100HDII不仅仅具有7.1CH非平衡输出,同时还自带7.1CH的平衡输出接口,平衡是差分信号,对抑制共模干扰非常有效,有助于防止电缆中的噪音干扰,这样相比非平衡传输来说声音品质可以达到更好。

8、AD-7100HDII的触发输出使用更加灵活,可用于指定的输入和房间,也可设置为常开或常关。AD-9300HD的触发输出只能设置为常开或常关。

9、AD-9300HD具有卡拉OK功能,AD-7100HDII则没有。

10、AD-7100HDII电子分音的喇叭参数用户可以通过电脑自行调节,可以调节高低音分频点,以及拐点斜率,可以进行EQ调节等等,以下为电脑上位机软件的调试界面。

11、AD-7100HDII的每个输入源可单独设置电平偏移量该功能用于平衡不同信号源的输出电平差异,比如你所用到的播放设备输出电平比其它设备相对较低,则可以通过调节此单独的输入电平设置将其进行提升,这样在使用这些不同音源输入时,不需要反复调整音量来达到合适的声响。

12、AD-7100HDII使用2颗双核DSP,AD-9300HD使用1颗双核DSP和一颗单核DSP,处理运算能力更加强大。

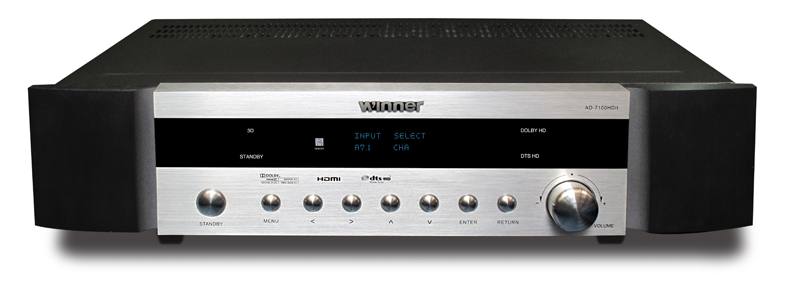

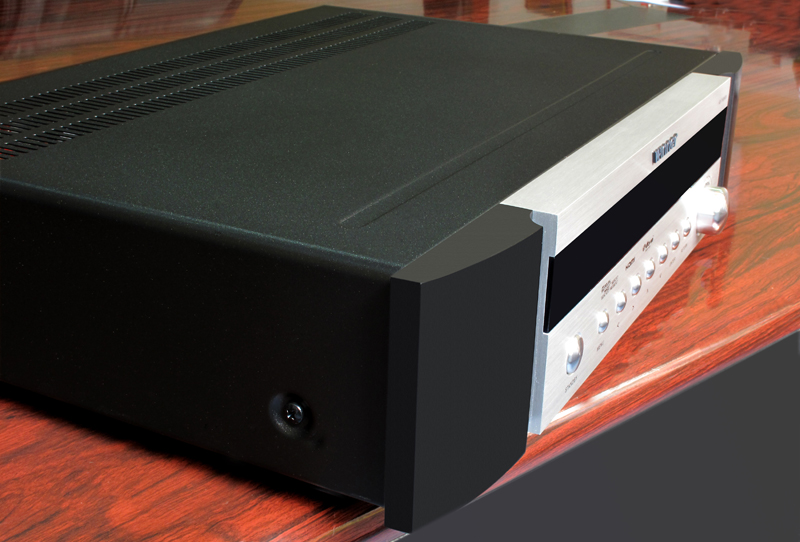

这是AD-7100HD11前级放大器靓丽的外观,铝合金拉丝面板加工非常的精致,整体视觉效果比AD-7100HD要好很多。

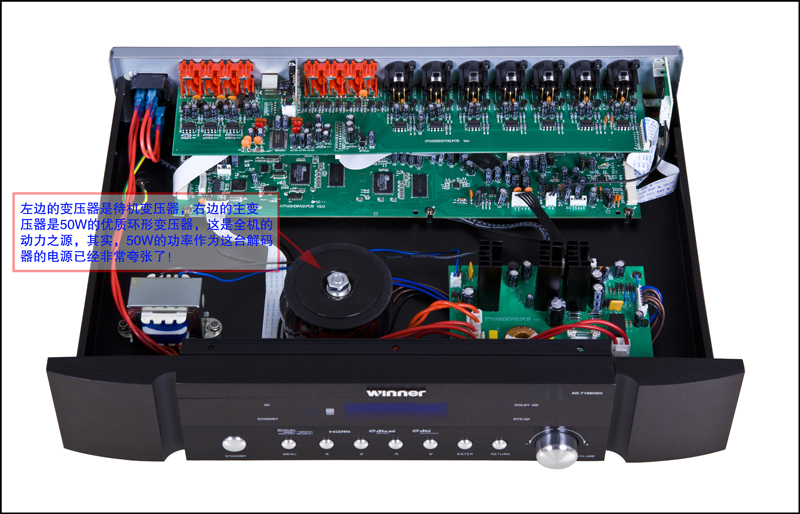

开盖可见,该机的设计工艺非常的考究,用量也非常的足,50W的大型优质环牛似乎有些夸张,但用料十足可见一斑啦!


厂家建议选配天逸纯后级7声道功放AD-7100PA,配合天逸的童笛8号或童笛5号音箱,即可组成声音效果一流的高档前后级分体式功率放大器家庭影院,是追求高音质、高品位的豪华套装影院的首选器材之一!
