天逸高保真前后级AD-8PRE/AD-8PA旗舰功放 技术详解



AD-8PRE/AD-8PA前后级电子分频HI-END功放,属于天逸呕心沥血开发研制的迄今为止天逸最高端旗舰级高保真功放,这是天逸音响多年来积累的高保真功放之经验和时下音响业界DSP数字声效高新技术结合的完美产物,该产品可配两分频、三分频HI-END级书架箱或落地箱玩电子分音,也可配合任何品牌的传统高保真音箱玩双功放分音,亦可配合任何高保真音箱和有源低音炮玩双功放+2.1高保真系统。玩法很多,音质音色堪称完美!值得对音质音色有极严格的要求、追求极致音质的骨灰级音响发烧友关注和购买。


天逸AD-8PRE Hi-end电子分音前级放大器

天逸AD-8PRE/AD-8PA是天逸电子有限公司历经三年精心打造的天逸旗舰级Hi-end前后级放大器,天逸将二十多年在Hi-end功放方面的全部技术与经验都倾注于这款产品的设计之中。精心打磨与调校了三年,如今它将以顶级Hi-end发烧器材身份震撼入市,希望能带给发烧友最极致的音乐享受。

AD-8Pre是Hi-end前级,它利用了最先进的DSP技术,实现了电子三分音,同时也使用了当今最顶级的数字接受芯片、最顶级音频DAC芯片、最顶级的音量芯片,并且是完全的全平衡设计。PCB也是镀金的4层PCB,因此它不仅仅是一台DSP技术的电子三分音前级,同时也是一台最顶级的解码器前级。AD-8PA是与之配套的六通道纯后级,可以独立驱动左右声道高中低音共6路扬声器单元。它采用天逸公司最优秀的全平衡Hi-end功放电路,并拥有巨量的电源供应、巨量的功率管合并驱动,采用甲类工作方式,并精心挑选材料,精心调校制作,使得它不仅推力惊人,而且音质完美。总之我们希望AD-8Pre/AD-8PA是一款能给发烧友带来惊喜的极品放大器。




设计思路:

众所周知,音响设计最难搞的有三个方面,一是几乎不可能只用一个扬声器单元就可以实现20Hz~20kHz全范围的平直、理想的响应,并且还有着极低的失真。我们的音箱总是被设计成了两分音、三分音甚至四分音,就是把整个音频频段分成几个部分,让一只喇叭单元只响应其中一个频段,这就是传统功率分音音箱的设计。市面上99%的音箱都是这种设计。它有一个致命的缺陷:用电感、电容的功率分音器很难控制分音点互近的相移和失真,这就不可避免地造成了不同频段喇叭发出的声音在空间合成时会有较大的失真,这是音质劣化的最主要原因。传统音箱设计另一个难搞的方面是:扬声器这种电声器件几乎都不可能在一个较宽频带内有理想的平直响应,它们的响应曲线总是七拱八翘的,这是造成音质劣化的另一个主要因素。还有传统分音器有着较高的阻抗、感抗及容抗、且是一个较复杂的混合体,它和喇叭单元固有的感抗及阻抗结合到一起会造成功放很难控制的反电动势,并降低其阻尼系数,使得每个喇叭相互串扰和影响。这是传统音响音质劣化的第三个原因。

使用DSP电子分音可以非常完美的解决以上几个问题,首先DSP技术可以使得分音点互近的相移及群延时达到理想的状态,其次用DSP做出的参数EQ能将喇叭本身不平坦的频响校正到几乎难以想象的理想状态,最后电子分音系统采取的是1路功放驱动1路喇叭的方式,完全避免了喇叭之间的相互串扰和影响。

但是,电子分音方式的使用会明显提高放大器的制作成本。以三分音为例,它会把传统的左、右两个音频通道变成六个通道。AD-8Pre/AD-8PA因为采用了全平衡的设计甚至变成了十二个通道(增加6倍),所以这种设计绝不可能应用于入门级的低端系统,都是应用于顶级系统中。大家知道,对于音响而言,当价格很低时,是每一分的投入可得到几分的改善,价格高到一定程度时是一分钱一分货,当达到顶级的级别时会是十分钱一分货。当一个事物达到极致时再提高是很难的,玩音响的人都知道这个道理。电子分音从基本原理上改变了传统音响,它对音质的改善是飞跃式本质性的。所以它的这点成本的提高所带来对音质的改善在高端极品音响中是不值一提的、是最合算的一种方式。以AD-8Pre/AD-8PA所能带给你的声音表现,你将会认识到这是一套性价比非常高的产品,它完全有实力挑战身价数倍于它的产品。

电子分音功放在使用上应该搭配匹配好的电子分音音箱。这就限制了它的使用范围,使得一些不愿意更换自己音箱的用户无法使用。为了扩大它的使用范围,天逸把AD-8Pre前级也设计成了顶级的DAC解码器前级。为了使信号最纯净,采用了4层镀金PCB作线路板。为了最低失真、最低噪声,采用了全平衡的设计,付出了多一倍的成本代价。并且DAC芯片,音量芯片,运放等关键材料全部选用著名公司最顶级的型号,甚至连每一粒电阻都是采用的高精度金属膜电阻。也就是说在不使用电子分音功能时,AD-8Pre完全可以胜任一台顶级的DAC前级放大器。

设计及制作:



AD-8PRE外观

AD-8PRE的外壳采用全铝合金制作,工艺精良。外观方面显得简洁、高端而贵气,遥控器也采用了铝合金制作。面板采用了曲线弧面与直线条的组合,既时尚又庄重,经久耐看永不过时,能体现高端产品的奢华与大气。



AD-8Pre原理图方框图


AD-8Pre的数字接收器采用AKM最顶级的AK4118A,其时基非常稳定,时基误差Jitter能够低到惊人的50PS。它还使用了2片DSP芯片对数字音频信号进行处理,一片专用于电子分音器,另一片用于扬声器的频响处理、EQ调整等,可以完美支持高达24bit 192kHz的数字音频信号。从DAC开始就使用了翻倍的材料进行全平衡的设计,共选用了多达6片ADI公司的顶级DAC芯片AD1955组成全平衡电路进行数字到模拟的解码(DAC),AD1955可提供高达123dB的超高动态范围,远超人耳极限。经过AD1955解码后输出左右声道的高、中、低共6路全平衡信号,每路全平衡信号有2个通道,所以共有12个通道的信号,它们再经由6片JRC公司最顶级的立体声音量芯片MUSES72320进行音量控制。MUSES72320指标惊人,供电电压高达±18V,通道串扰可小于-120dB,噪声低于-118 dBv、失真度可小于0.0005%,并可按0.25dB的步进行音量控制,是当今世界最好的音量控制芯片。

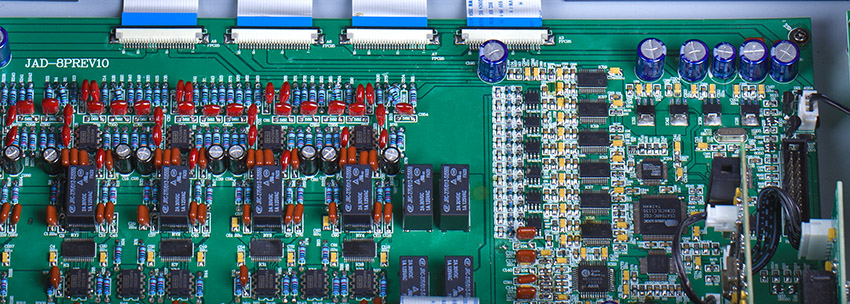

AD-8PRE的内部用料及工艺


除以上之外,AD-8PRE在别的材料选用上也毫不含糊,整机共用了23只BB公司的高级运放OPA2134,音频耦合电容全部采用ELNA的音频专用高级电容以及CBB电容,滤波器、电源等退耦电容也都选用高精度的金属膜电容。电阻均选用低噪声的金膜电阻。信号切换全部采用高级继电器而非电子开关。



AD-8Pre的电源部分


电源采用大功率环形变压器制作的全模拟式电源,变压器采用特殊工艺制造,漏磁很小。整个电源设计制作精良,为整机提供稳定充沛的供电,对外部电网的干扰过滤得非常干净,能提供最为纯净的供电。发烧友都知道,充沛纯净的电源是一台放大器好声音的基础,AD-8Pre的电源部分经过了精心的设计与制作,绝对能达到一流的电源标准。并且在结构上为了避免电源对信号电路的干扰,还采用了全屏蔽措施。完全杜绝了干扰,使AD-8Pre能够输出高纯净音乐信号。

电源部分被严密的屏蔽起来了,以杜绝对信号的干扰。




前级开盖验视,用料精良,补品如云,一流的工艺,铸就天逸一流的旗舰前级。


AD-8Pre的输入输出部分:


机器背板各种输出输入端子丰富,方便用户选用:

●3组模拟RCA输入、1组平衡输入。

●3组光纤数码输入、1组同轴数码输入。

●左右声道高、中、低音6路RCA输出及对应的平衡输出。

●全部RCA端子是采用镀真金的顶级货。

●与电脑连接的USB AUDIO端子,可以数字音频方式将电脑音乐传输至本机。

●与电脑的USB控制接口,用于连接电脑对本机控制。

●测试话筒接口。


产品特点若干介绍:

用户使用AD-8Pre可以选择工作模式,在电子三分音、二分音以及纯前级模式间作自由的切换。如果工作在电子分音模式下,应该匹配天逸配套的电子分音音箱。如果用户已有传统的音箱,可以将AD-8Pre设置成纯前级工作模式,纯前级模式又有2.0CH、2.1CH、2.2CH三种细分的模式,2.1CH、2.2CH增加了低音通道输出,是为方便用户外加低音炮而设计的。 对于更专业的用户,AD-8Pre可以赠送配套的电脑端软件,它是图形化的电子分音设计软件,通过USB线将电脑与AD-8Pre连接之后,用户可自行设计电子二分音或者电子三分音,其功能包括高通、低通、带通滤波器的频率、斜率的调节,中、高音相对于低音的延时,以及电平调节等。并且还有左右声道独立的11段参数EQ,用于将音箱的最终的频响校正到理想的平直状态。为了方便用户使用,电脑端的设计软件采用全图形化界面,不管是设计滤波器还是参数EQ,均可在电脑端直观的看到频响曲线,并且还允许用户用鼠标随意的拖动这些曲线。为了让用户真正能自己设计电子分音器,AD-8Pre内置了频响测试系统,并有配套的测试话筒。用户可以测试你的音箱的综合频响以及每路单元的独立频响。并且这套系统还为用户提供了一键式自动频响校正功能,电脑会自动计算EQ参数,并进行全自动的频响校正。当然针对有些高要求或特殊要求的用户,软件也提供了手动频响校正。

产品特点之电子分音:

●可提供二分音及三分音的电子分频设计。

●天逸童笛1号TDB-01及童笛9号TDB-09是与之配套的电子分音音箱。

●可利用内部的DSP处理器将音箱的频响校正到理想的平直状态,下图为童笛1号TDB-01电子三分频音箱的频响。

●有独立的用户参数EQ供用户调节自己喜爱的音色。


产品特点之顶级前级:

●集优秀线路、极品用料及顶级制作工艺,使AD-8Pre也能用作传统的顶级Hi-end前级,匹配传统音箱。

●不使用电子分音时与AD-8PA配套使用可以组成多功放系统,驱动普通音箱,能显著提升音质。

●作纯前级时可以有2.0CH、2.1CH、2.2CH三种形式的输出,方便用户外加低音炮。

●驱动普通音箱时也可利用DSP技术将其频响校正至理想状态以改善音质,右图为天逸童笛八号(TDL-08)功率分音音箱经校正后的频响图。



特色功能之图形化电子分音设计软件:

●对专业用户赠送图形化电脑端分音器设计软件。

●有低通、高通及带通滤波器、可选择滤波器频点及斜率。

●可调节高、中、低音各通路的电平及相互间的延时。

●可用鼠标任意拖动及改变频响曲线。

●可用配套的测试话筒测试音箱的真实频响。



特色功能之图形化音箱频响校正:

●无论是电子分音还是用作驱动传统音箱,AD-8Pre均可利用DSP技术将其频响校正到理想的平直状态。

●可用鼠标任意拖动及改变频响曲线。

●有独立的11段参数EQ用于用户调校自己喜爱的音色。



特色功能之自动测试及校正:

●无论是电子分音还是功率分音,用户均可利用赠送的设计软件进行自动的频响测试,电脑自动计算EQ参数,进行全自动的频响校正。

●在自动校正基础上还可手动调节。

●设计软件还提供全套参数的导入导出功能,用户可在互联网上交流自己的设计。



特色功能之电脑USB数字音频 :

●具备电脑USB音频接口,电脑高品质无损音频可通过USB接口以数字音频方式传输至本机,通过本机顶级解码电路取代电脑声卡,产生完美音频信号。

●支持192kHz / 24bit数字音频。




AD-8Pre/AD-8PA之超高性价比:

●一机多用,既可用于电子分音又可用于纯前级。 AD-8Pre与AD-8PA匹配还可用于多功放驱动。

●顶级的用料,优秀设计使其完全可挤身于顶级解码器之列。

●只需匹配普通蓝光DVD或数码播放器的光纤或同轴数码接口,就可获得匹配万元级CD机几乎一样的音质。超高性价比。

●AD-8Pre、AD-8PA与TDB-1组成了一套完整电子分频音响,可轻松匹敌身价数倍的传统音响。

性能与指标之输出噪声测试曲线图:

● 极低的输出噪声:≤ -130db (20Hz--20KHz)

●频率响应:5Hz~70kHz

●全通道支持24bit/192kHz ●0.25dB步进音量调节




性能与指标之总谐波失真测试曲线图:

●极低的总谐波失真:< 0.003% ●频率响应:5Hz~70kHz

●全通道支持24bit/192kHz ●0.25dB步进音量调节




以上这些功能,可以让用户很方便地设计出有着理想频响的电子分频音响系统。而对于使用传统音箱的用户,在使用AD-8Pre的前级模式下,也可以使用这套软件对音箱的频响进行自动(或手动)的校正。同样也可为你的音响系统获得接近完美的频率响应。它还具备电脑USB音频接口,电脑高品质无损音频可通过USB接口以数字音频方式传输至本机,通过本机顶级解码电路取代电脑声卡,产生完美音频信号。支持192kHz / 24bit数字音频。

无论你的CD机有多么高级、都应该尽量使用AD-8Pre光纤或同轴数码输入,只有这样才能获得最佳的声音表现。因为无论是电子分音还是针对传统音箱的频响校正,都需要用到DSP处理信号,输入的模拟信号都是需要经过模数转换(ADC)变成数字信号。选用模拟信号会使信号多出一次ADC或DAC的,这对信号的各种指标都是不利的。AD-8Pre的数模转换(DAC)及模拟音频部分采用真正的全平衡设计,并采用各大世界名厂的顶级材料制作,就算没用到电子分音功能,它也是一台完完全全的顶级音频解码器前级,其素质并不在一台万元级CD机之下。如果从数字端输入信号,AD-8Pre对音源的要求不高,一台千元级的蓝光DVD或数码音频播放器即可,其最终可达到的音质效果与配用数万元级别的高级CD是差不多的。开句玩笑,AD-8Pre为你节约的CD机的购置费,用来购买整套的AD-8Pre/AD-8P还有得找哦。




天逸AD-8PA Hi-end纯后级放大器

AD-8PA是与AD-8Pre配套的纯后级放大器,采用天逸老旗舰后级放大器AD-2SE的电路并加以改进而制作的旗舰级放大器。它是采用改良型的全平衡电路设计的甲类纯后级放大器。具有左右声道的高、中、低音共六个通道,具有非平衡及平衡两种输入方式。它配有高达2000瓦输出能力的巨型环型变压器供电,高达18万微法的巨量电容作储能。所有材料都精挑细选,采用在10对晶体管里只筛选出1对的严格标准精选材料。制造及调试工艺十分精细复杂,以确保每一台产品都具备极品的品质。


AD-8PA电路图


1. 改良型全平衡设计,甲类功率放大器。输出功率高达200W×4(8Ω,RMS)+60W×2(8Ω,RMS),分别驱动左右声道低、中、高音六路喇叭。

2.全对称菱形差分、电流源负载、其射-共基超线性输入级电路

3. 精选用料,名厂音频专用材料,ELNA音频耦合电容、CBB金属膜电容、东芝2SC2713/2SA1163差分管、东芝2SC5171/2SA1930推动管、东芝TTC5200/TTA1943大功率管等等,并精心配对、筛选,十对里面只选一对使用。

4. 精细制作,精心调试、校音,确保每一台的品质。

精心设计之选料:

●每声道6对东芝TTC5200/TTA1943 150W大功率管、10对里面只选一对使用。

●东芝2SC2713/2SA1163差分管、2SC5171/2SA1930推动管。

●ELNA音频耦合电容、CBB金属膜电容。

●松下大电流继电器。

●精细制作、调试、校音,确保品质。



该功放之外观工艺及设计特色:



AD-8PA正侧面图

AD-8PA的外观设计力求做到高大、威猛,简洁、庄重、严肃,希望能体现旗舰级后级的高大尚的风范。机箱、面板采用全铝合金制作,整机耗铝量高达25公斤,给人高端、贵气的感觉。


功放正面照片


侧面散热器特写

巨大散热器可确保甲类放大器的巨量散热需求。甲类放大器具有声音温暖醇厚的特点。

声场稳定、定位准确、气势宏大。声音华丽而贵气,极具音乐表现力。甲类工作方式几乎是极品Hi-end纯后级放大器唯一的选择。

该机的电源供电部分的设计及特色:




最大可输出 2000W的巨型环变,可提供充足能量供应,变压器采用最优质的硅钢带,高纯度铜线制作,具有充沛的能量、极低的内阻、极低的漏磁等超一流的技术指标。


采用18万微法的高品质音频专用滤波电容作为电源储能,与巨型环变一起作为AD-8PA的电源供应,巨大的电源供能确保AD-8PA的声场表现宏大、稳定、细腻。




本机共提供六个通道的平衡及非平衡输入端子,六个通道的输出接线柱,全部采用高纯度铜用镀真金的顶级端子,保证了极低的连接阻抗及可靠性。



AD-8PA采用分腔结构,这样的一个好处是结构非常紧固且可消除振动。另一个好处是有非常优秀的电磁屏蔽作用,可以很好的隔绝电源系统对音频信号的干扰,还可以让左右声道有着极高的分离度。

AD-8PA的二路2×60W的输出在电子分音时是用来推动高音单元的。它们也可以桥接成一路200W(8Ω,RMS)的输出,这样AD-8PA就可以变成一台极品极的5×200W(8Ω,RMS)的五声道纯后级功放。用于组建奢华级的家庭影院系统。

对于驱动普通功率分音器的音箱,如果音箱的接线柱是多音路分离式(高级音箱一般都是这种形式),可以用AD-8PA组建成多功放独立驱动的音响系统:即用6路独立功放分别驱动左右声道的高、中、低音单元。这样可非常有效的避免各单元相互间的串扰及影响,对音质的改善非常显著,比一般发烧友推崇的双线分音的玩法强N多倍。



这是用AD-8PRE/AD-8PA搭配童笛9号电子两分音书架箱的现场照片



这是用AD-8PRE/AD-8PA搭配童笛一号电子三分音大型落地式音箱的现场照片。



这是具体的音箱接线图。




这是用AD-8PRE/AD-8PA搭配其他品牌的非电子分音音箱,按普通接线搭配音箱的现场照片



这是用AD-8PRE/AD-8PA搭配其他品牌的非电子分音音箱,按双功率分音接线搭配音箱的现场照片



总结综述:

AD-8PREQ/AD-8PA前后级电子分频HI-END功放,属于天逸呕心沥血开发研制的迄今为止天逸最高端旗舰级高保真功放,这是天逸音响多年来积累的高保真功放之经验和时下音响业界DSP数字声效高新技术结合的完美产物。其中:AD-8PA采用了精良成熟稳定的全平衡放大电路,加上顶级的用料,精心细致的制造工艺,辅以巨量的电源供应。它与AD-8Pre可以组成一套完美的前后级分体式放大器,无论是驱动电子分音音箱、还是组成多功放驱动系统推动普通音箱,声音表现都是超一流的。它表现出的声场不仅十分宏大而且非常稳定、定位清晰、层次清楚,它能为你展现出一幅立体的音乐图像,尤如画卷一般。它的低音表现沉稳有力,能量充沛,收发自如,绝无气喘。中音饱满、淳厚,十分圆润。高音丝丝顺滑尤如丝绸一般的高贵,清晰靓丽,绝不吵闹刺耳。它具有极强的音乐表现力及感染力,能如实地把音乐的内涵传递给你,让你感动,让你沉浸于其中。给你心灵的触动尤如冬日的阳光、夏日的和风,让你陶醉于音乐之中、全身心的投入。
