力拔山兮气盖世 天逸AD-1PA后级功率放大器解析

前言

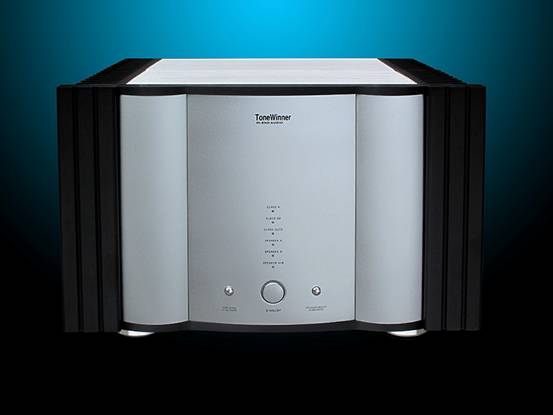

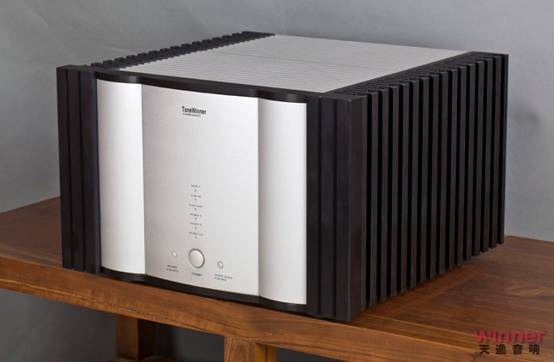

熟悉天逸音响产品型号的朋友都知道,AD-2SE是天逸Hi-Fi系列功放中最顶级的合并式甲类旗舰产品,多年来,其优异的音质音色和实实在在的用料,以及铁甲威龙的重量级形象,给广大有纯甲情结的朋友们留下了极其深刻的印象。事实上,这台刚刚问世的AD-1PA Hi-Fi纯后级旗舰功放,其主体电路和AD-2SE的电路是基本一致的,选用了全平衡传输及全平衡放大电路。这样将全对称和全平衡有机地融合为一体的电路形式,极大地改善了重放音乐的纯净度,极好地保留音乐各个声部的细节,从而基本达到了我们所追求的全平衡传输放大的至高境界。

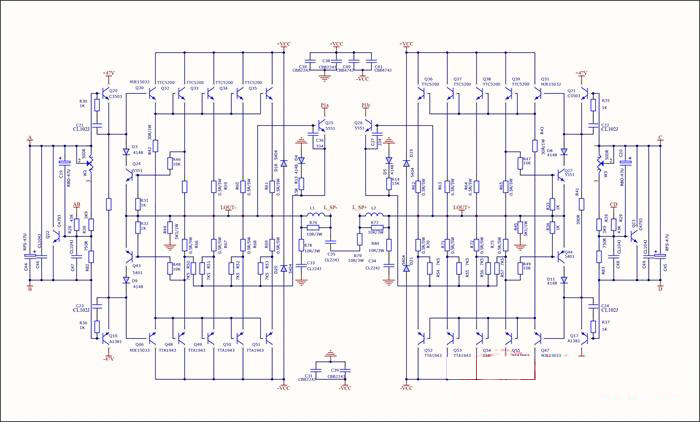

AD-1PA的电路设计,采用了音响界最为推崇的全平衡传输及放大方式:全对称、全平衡、差分输入到BTL(桥接)功率输出。由非平衡/平衡转换电路输入的热端信号分别由Q3/Q4/Q9/Q10/Q8/Q11/Q40(冷端由Q1/Q2/Q5/Q6/Q7/Q12/Q13)组成的共射基极(Cascode),与菱形电流镜像差动放大电路担纲小信号放大,该电路俗称钻石型差分镜像放大电路,其优点是动态大、驱动力强、转换速率高、谐波失真小、低噪音、瞬态响应好、线性度高、频率特性非常不错。共射基极电路的加入,可更好提高放大器的频带,尤其是提高高频时的线性度,使高频响应更好、延展更高,高频的音乐解析力更佳,声音更见细腻和油润透明。

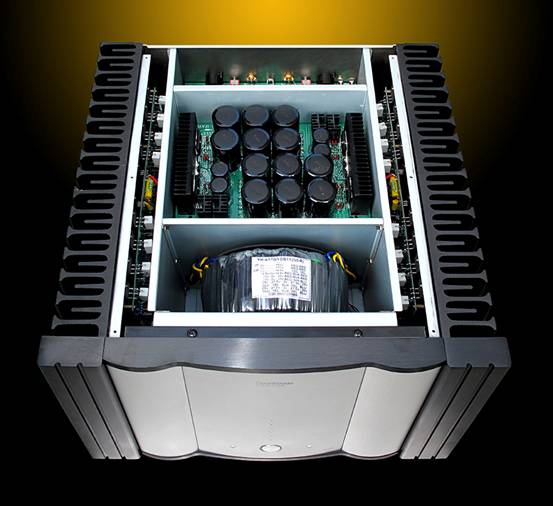

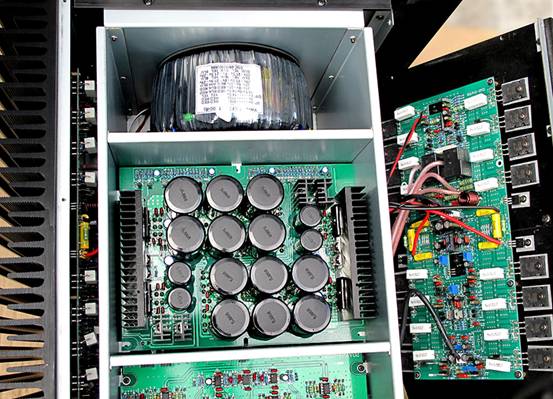

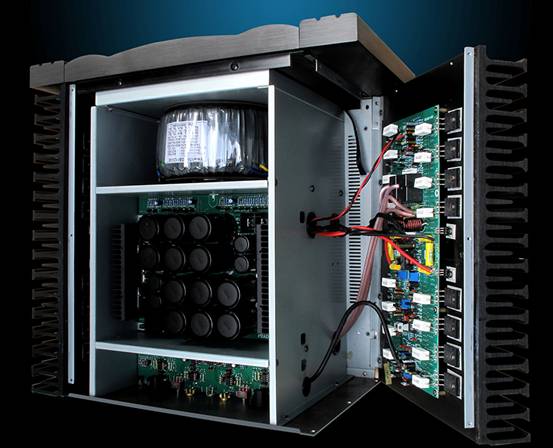

输入到第二级,热端这时有由Q14和Q15(冷端由Q18和Q19)组成的差分电压放大电路。本机的主要增益来自于电流输出级,采用五级达林顿的差分BTL(桥接)功率输出电路,驱动力十分强劲,动态凌厉,大大提高了功放的阻尼系数,对于展现宏大音场,进一步提高声压、精确定位声音的位置和提高对喇叭的控制力功使其收发自如功不可没,而且减小了对电压放大级的影响,对进一步提高电压放大级的线性起到非常重要的作用。打开该功放的铝合金顶盖,可见该功放采用了独立屏蔽的三抽屉抗干扰结构,腔体设计属于发烧大手笔,可极大减少左右声道及强电对弱电部分的电磁影响,有利于进一步提高声道分离度。机器后面稳驻箱格的是1200W的高品质环牛,笔者在该机通电时特别将耳朵贴离变压器约2cm的位置,这么巨大的功率,并未听到任何异响,证实该变压器的确封装性能优异。机器中上部的格内是由16只总容量高达18万微法的ToneWinner音频专用订制版优质电解电容组成的滤波大水塘,这是天逸为整合品牌优势专门在名牌电容生产厂家贴牌批量订制的,实测指标超越时下许多大名鼎鼎的发烧级电解,可轻易征服众多大食量的高保真音箱




不得不提的两项专利技术

        在天逸这台旗舰级纯甲类后级功放上,设计师除了将传统的高保真功放电路设计得尽可能完美之外,还为该功放植入了两项实用可靠的专利技术。




专利一:功放内部高/低压两级电源智能切换管理技术(专利号:ZL201420783891.8)


传统的高保真功放的电源设计,通常都是用一组固定电源供电,但是由于AB类功放、甲类功放的效率低,特别是小信号时功率管耗散功率更大,效率更低。在全球提倡环保节能理念的大趋势下,出现了两组或者多组电源切换供电的H类功放,即小信号时用低电压供电,大信号时用高电压供电,这样功放效率就得以大大的提高了。但是H类功放的高低电源是根据信号幅度大小实时转换的,转换开关二极管在大电流高速关断过程中容易产生尖峰叠加在电源上面,使得H类功放不可避免地出现关断失真,严重影响了功放的指标。针对这一现象,天逸的设计师在机内为AD-1PA设置了一个参考电压,与放大后的音频信号一同输入到比较保持电路进行大小比较,并根据比较结果输出相应的电平至转换控制电路,转换控制电路根据输入的电平高低选择导通用于输出高电压的第一初级线圈或用于输出低电压的第二初级线圈,从而实现音频功率放大器的高电压和低电压之间的转换,并在高低压电源切换过程中由比较保持电路防止电平突然跳变,从而避免了H类功放出现的电源电压转换失真的现象。其电路设计巧妙、稳定可靠,整机效率高,既符合环保节能理念,又解决了高低电源的转换失真问题,大大提高了AD-1PA功率放大器的性能指标。




专利二:~110V/~220V电源自动转换功能:(专利号:ZL201420543195.X)


    国际上不同国家和地区的电源电压主要为交流115V和交流230V,为了适应不同国家和地区的电压,很多音频功率放大器配置了~115V/~230V电源电压转换功能,即根据所处国家和地区的电压,调整实际接入音频功率放大器的电压。在实现这种电压的转换控制功能中,由于传统的手动转换方式不方便,正在逐步被淘汰,自动转换方式凭其智能化特点成为了主流。AD-1PA正是采用这种智能化自动转换方式专利技术,由机内专门的检测控制电路测试外部电源的电压,在外部电源电压为~115V时,使变压器的两组初级线圈相互并联,而在外部电压为~230V时,使变压器的两组初级线圈相互串联,由此用基本的电路元器件实现~115V与~230V电压的转换,并设置过压保护电路,能够在电压超过预设的电压上限值时,使变压器的两组初级线圈保持在串联模式,避免电源电压的误判,防止过高电压烧毁设备,起到保护作用。其电路设计合理、稳定可靠,并且待机状态下的能耗大为减小,弥补了目前音频功率放大器电压转换方式的缺点和不足,符合大多数国家和地区的规定,拓宽了产品的市场范围。



试听感受及评价

    纯后级功放必须搭配合适的前级放大器方可正常工作,实际使用中可以为该后级选择的前级很多,包括其他品牌的晶体管前级或胆前级皆可以,本次试听时笔者身边正好有天逸新出的顶级旗舰AD-8PRE,而且外观和AD-1PA如出一辙,视觉上非常协调。虽然AD-8PRE属于6声道电子分音前级,但可以将其当成标准前级作为两声道输出(只是注意接线和选择设置即可),正好可以和AD-1PA作琴瑟和鸣。

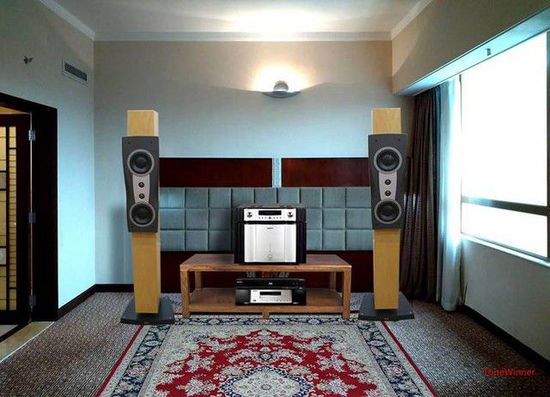

    为了展现该套顶级功放的最好水平,音箱选择了出身名门但出名难推的丹拿信心C2落地音箱。这对音箱我曾经用100W的纯甲类功放天逸AD-2SE来推,音质音色非常漂亮,给了我深刻的记忆。值得一提的是,丹拿信心C2虽然灵敏度有87dB,属于非常理想的高档Hi-Fi音箱,但它并不是很容易推好,以我的经验,非得要用100W以上的甲类功放方能让它出彩。高音非常纤细飘逸、中频音乐味非常醇厚圆润,低音更是量感十足,弹性惊人!播放蔡琴的渡口,那几声低音大鼓几乎有直沉地底的感觉,浓得无法再浓的音乐味中透出一股久违的高贵和优雅,让人有飘起来的轻松快感……



    这套组合让我见识了AD-8PRE前级搭配AD-1PA纯甲类后级功放来推丹拿C2,的确是一套让人有惊艳感受的Hi-End音乐中心,她让我领略了丹拿信心C2从未有过的最高水平!所以笔者认为,只要搭配够水准的音箱,这套功放的表现实在可以用遇强更强、好上加好、美到极致、妙到毫巅来表述!
